औद्योगिक-ग्रेड 5-एक्सिस सीएनसी कंपाउंड मेटर सॉ

यह 5-एक्सिस सीएनसी कंपाउंड मेटर सॉ प्रोफाइल फैब्रिकेशन में सटीकता को फिर से परिभाषित करता है, जो मेटर, बेवल और कंपाउंड एंगल कट्स पर पूर्ण सर्वो-संचालित नियंत्रण प्रदान करता है। हाई-एंड पर्दे की दीवार, एल्यूमीनियम और यूपीवीसी विंडो निर्माण के लिए इंजीनियर किया गया, यह ±0.1 मिमी सटीकता के साथ जटिल कटिंग अनुक्रमों को स्वचालित करता है। बुद्धिमान सीएनसी इंटरफ़ेस और मजबूत वायवीय क्लैंपिंग सिस्टम गड़गड़ाहट मुक्त फिनिश, शून्य सामग्री अपशिष्ट और अधिकतम थ्रूपुट सुनिश्चित करता है। दोषरहित जोड़ों और दोहराने योग्य सटीकता की मांग करने वाले उद्योगों के लिए डिज़ाइन की गई यह मशीन आधुनिक वास्तुशिल्प धातु के लिए अंतिम समाधान है।

जांच भेजें

उत्पाद वर्णन

खिड़की और दरवाजे प्रसंस्करण मशीनरी में लगभग 30 वर्षों के कारखाने के अनुभव के साथ चीन स्थित एक विशेष निर्माता, लेबुलंग मशीन द्वारा निर्मित, यह 5-अक्ष सीएनसी कंपाउंड मेटर आरा कैबिनेट फ्रेम, पर्दे की दीवार के अग्रभाग और वास्तुशिल्प एक्सट्रूज़न में उपयोग किए जाने वाले एल्यूमीनियम प्रोफाइल को काटने के लिए डिज़ाइन किया गया है। मशीन क्षैतिज मेटर कोणों को 22.5° से बाहर की ओर से 135° अंदर की ओर और ऊर्ध्वाधर बेवल कोणों को 45° से 90° तक कवर करती है, जिससे एक ही ऑपरेशन में मिश्रित कोण में कटौती की अनुमति मिलती है।

यह 5-एक्सिस सीएनसी कंपाउंड मेटर सॉ प्रोफ़ाइल निर्माण में सटीकता को फिर से परिभाषित करता है, जो मेटर, बेवल और कंपाउंड एंगल कट पर पूर्ण सर्वो-संचालित नियंत्रण प्रदान करता है। हाई-एंड पर्दे की दीवार, एल्यूमीनियम और यूपीवीसी विंडो निर्माण के लिए इंजीनियर किया गया, यह ±0.1 मिमी सटीकता के साथ जटिल कटिंग अनुक्रमों को स्वचालित करता है। बुद्धिमान सीएनसी इंटरफ़ेस और मजबूत वायवीय क्लैंपिंग सिस्टम गड़गड़ाहट मुक्त फिनिश, शून्य सामग्री अपशिष्ट और अधिकतम थ्रूपुट सुनिश्चित करता है। दोषरहित जोड़ों और दोहराने योग्य सटीकता की मांग करने वाले उद्योगों के लिए डिज़ाइन की गई यह मशीन आधुनिक वास्तुशिल्प धातु के लिए अंतिम समाधान है।

22.5°--135° एल्यूमिनियम कैबिनेट फ्रेम विशेषताएं और लाभ

1. 5-एक्सिस सीएनसी इंटेलिजेंट कंट्रोल सिस्टम

औद्योगिक सीएनसी नियंत्रक और से सुसज्जितब्रशलेस सर्वो मोटर्ससभी 5 अक्षों के लिए, सुचारू, सटीक और दोहराने योग्य गतिविधियों को सुनिश्चित करना।
15 इंच की टचस्क्रीनउपयोगकर्ता के अनुकूल इंटरफ़ेस के साथ: मिनटों में प्रोग्राम कोण, लंबाई और कटिंग मोड; USB/LAN डेटा ट्रांसफर का समर्थन करता है।
में निर्मितस्वत: मुआवजालंबाई और कोण की त्रुटियों के लिए, मैन्युअल समायोजन को समाप्त करने और सामग्री की बर्बादी को कम करने के लिए।

2. बेजोड़ कोण बहुमुखी प्रतिभा (22.5°--135°)

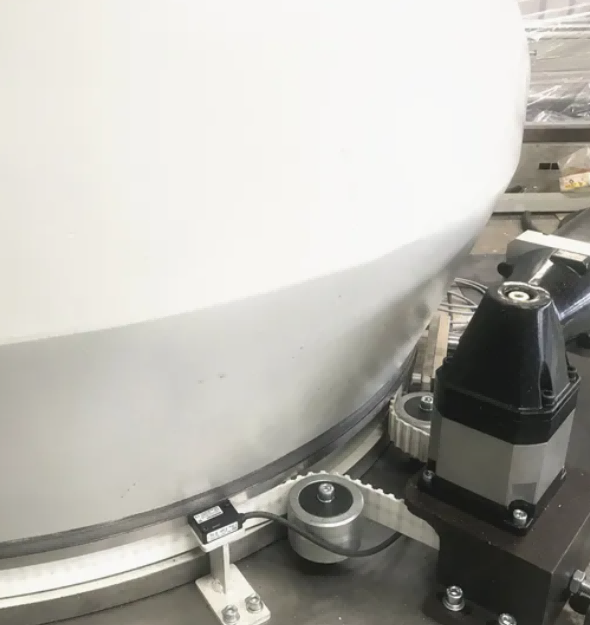

क्षैतिज घुमाव: असीमित मैटर कोण संयोजनों के लिए 22.5° (बाहर की ओर) से 135° (अंदर की ओर)।
ऊर्ध्वाधर झुकाव: बेवल कट के लिए 45°--90°, एक पास में जटिल 2डी कंपाउंड एंगल कटिंग को सक्षम बनाता है।
के लिए बिल्कुल सहीएल्युमीनियम कैबिनेट फ्रेम कोने, डोर फ्रेम मेटर और कस्टम आर्किटेक्चरल प्रोफाइल.

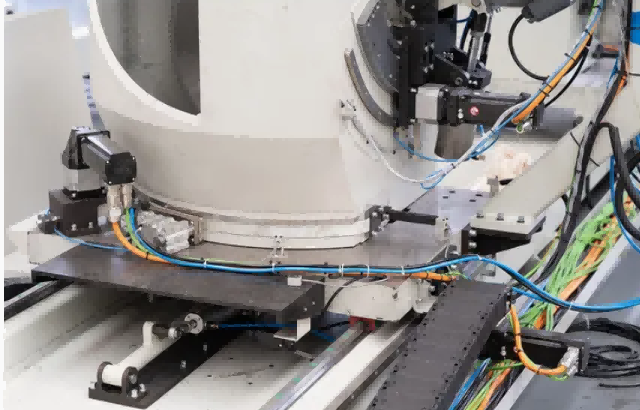

3. डुअल-हेड उच्च दक्षता कटिंग

दो स्वतंत्र कटिंग हेड (बाएं स्थिर, मोटर चालित दाएं)।तुल्यकालिक या व्यक्तिगत संचालन.
अधिकतम काटने की लंबाई:6000 मिमी; कैबिनेट फ्रेम और पर्दे की दीवारों के लिए बड़े एल्यूमीनियम प्रोफाइल को संभालता है।
अप-स्ट्रोक कटिंग चक्ररेडियल फ़ीड के साथ: अधिकतम काटने की क्षमता के लिए धुरी और रैखिक आंदोलनों को जोड़ती है।

प्रमुख विशेषताऐं

आरी के सिर के घूमने, झुकाव और प्रोफ़ाइल की स्थिति पर पूर्ण नियंत्रण से मैन्युअल समायोजन समाप्त हो जाता है, जिससे जटिल कोणों में लगातार सटीकता सुनिश्चित होती है।

बेजोड़ काटने की सटीकता

उच्च-स्तरीय वास्तुशिल्प परियोजनाओं के लिए सही मैटर, बेवल और कंपाउंड कट प्रदान करते हुए ±0.1 मिमी स्थितिगत सटीकता प्राप्त करता है।

इंटेलिजेंट सीएनसी इंटरफ़ेस

एक उपयोगकर्ता-केंद्रित टचस्क्रीन नियंत्रण प्रणाली प्रोग्रामिंग को सरल बनाती है, कटिंग पैटर्न को संग्रहीत करती है, और ऑपरेटर प्रशिक्षण समय को कम करती है।

सुपीरियर सरफेस फ़िनिश

हाई-स्पीड कार्बाइड-टिप्ड ब्लेड कंपन-डैम्पिंग निर्माण के साथ मिलकर साफ, गड़गड़ाहट मुक्त कटौती उत्पन्न करते हैं जिन्हें किसी माध्यमिक प्रसंस्करण की आवश्यकता नहीं होती है।

मजबूत वायवीय क्लैम्पिंग

मल्टी-पॉइंट क्लैम्पिंग काटने के दौरान प्रोफाइल को मजबूती से सुरक्षित करती है, कंपन को कम करती है और सुरक्षा को अधिकतम करती है।

हेवी-ड्यूटी औद्योगिक निर्माण

एक प्रबलित स्टील फ्रेम और जंग रोधी कोटिंग उच्च मात्रा वाले उत्पादन वातावरण में भी दीर्घकालिक स्थिरता सुनिश्चित करती है।

दक्षता के लिए अनुकूलित

स्वचालित वर्कफ़्लो और तेज़ कटिंग चक्र सामग्री की बर्बादी को कम करते हुए दैनिक उत्पादन में उल्लेखनीय वृद्धि करते हैं।

Axis Cnc Compound Mitre Saw Aluminum Cabinet Frame

22.5°--135° एल्यूमिनियम कैबिनेट फ़्रेम

प्रतिरूप संख्या।	LBL2H-5CNC-600*6000
स्वचालित ग्रेड	स्वचालित
सीएनसी या नहीं	सीएनसी
वोल्टेज	380V
डबल-हेड कटिंग सॉ सीएनसी	एल्यूमिनियम खिड़की और दरवाजा
अनुप्रयोग उद्योग	पर्दा दीवार मुखौटा निर्माण उद्योग
सीएनसी एक्सिस नंबर	5
सॉइंग ब्लेड फीडिंग दिशा	नीचे की ओर से
काटने का कार्य ब्लेड व्यास	600 मिमी
एल्यूमिनियम कच्चे माल की लंबाई अधिकतम	5000 मिमी
सर्वो प्रणाली	श्नाइडर
परिवहन पैकेज	मानक निर्यात पैकेज
विनिर्देश	डबल-हेड कटिंग सॉ सीएनसी
ट्रेडमार्क	तियान्चेन
मूल	जिनान, शेडोंग, चीन
एचएस कोड	84614090

आवेदन

इस 5-एक्सिस सीएनसी कंपाउंड मेटर सॉ का व्यापक रूप से उपयोग किया जाता है:

पर्दे की दीवार और मुखौटा प्रोफ़ाइल का निर्माण

एल्यूमिनियम खिड़की और दरवाजे का निर्माण

यूपीवीसी/पीवीसी विंडो प्रोफ़ाइल काटना

औद्योगिक एल्यूमीनियम बाहर निकालना प्रसंस्करण

समग्र सामग्री प्रोफ़ाइल काटना

उच्च परिशुद्धता धातु निर्माण कार्यशालाएँ

हमें क्यों चुनें

पेशेवर सीएनसी मशीन निर्माता

खिड़की, दरवाजे और मुखौटा उद्योगों के लिए सीएनसी कटिंग मशीनरी में 10 वर्षों से अधिक का अनुभव।

सख्त गुणवत्ता निरीक्षण

प्रत्येक मशीन डिलीवरी से पहले पूर्ण-कार्य परीक्षण और सटीक अंशांकन से गुजरती है।

वैश्विक निर्यात अनुभव

यूरोप, दक्षिण पूर्व एशिया, मध्य पूर्व और दक्षिण अमेरिका को मशीनें आपूर्ति की गईं।

अनुकूलन क्षमता

वोल्टेज, काटने की लंबाई, ब्लेड का आकार और सॉफ़्टवेयर फ़ंक्शंस को आपकी उत्पादन आवश्यकताओं के अनुरूप बनाया जा सकता है।

बिक्री के बाद व्यापक समर्थन

दूरस्थ तकनीकी सहायता, संचालन प्रशिक्षण वीडियो और स्पेयर पार्ट्स की आपूर्ति दीर्घकालिक विश्वसनीयता सुनिश्चित करती है।

5-एक्सिस सीएनसी कंपाउंड मेटर सॉ 22.5°--135° एल्यूमिनियम कैबिनेट फ़्रेम तकनीकी पैरामीटर

☆ बिजली आपूर्ति वोल्टेज: 380V±10% 50Hz±2% तीन-चरण चार-तार प्रणाली
☆ सॉइंग मोटर पावर: 3kW 2800rpm
☆ कार्य दबाव: 0.6~0.8MPa
☆ सॉ ब्लेड विशिष्टताएँ: Φ600 × Φ38 × 4.8 × 4.2 × 144P
☆ सॉ ब्लेड कोण: 45°~90° मनमाना कोण
☆ टेबल रोटेशन कोण: 45° ~ 135° मनमाना कोण
☆ कटिंग सेक्शन रेंज: 200 मिमी × 200 मिमी (90° पर कटिंग कोण, चौड़ाई × ऊंचाई, कटिंग सेक्शन रेंज देखें)
☆ काटने की लंबाई: 700 मिमी ~ 5000 मिमी (90 डिग्री)
☆ ब्लेड फ़ीड दर: 0~3m/मिनट
☆ काटने की सतह का खुरदरापन: ≤ Ra12.5μm

अक्सर पूछे जाने वाले प्रश्न

5-एक्सिस सीएनसी सर्वो नियंत्रण

आरा हेड रोटेशन, झुकाव और प्रोफ़ाइल स्थिति का पूरी तरह से स्वचालित नियंत्रण मैन्युअल समायोजन के बिना सटीक यौगिक कोण काटने को सुनिश्चित करता है।

उच्च परिशुद्धता काटने का प्रदर्शन

साफ, गड़गड़ाहट मुक्त कटौती के साथ ±0.1 मिमी सटीकता प्रदान करता है, जो उच्च अंत एल्यूमीनियम और यूपीवीसी प्रोफ़ाइल निर्माण के लिए आदर्श है।

कंपाउंड मेटर और बेवल कटिंग

पर्दे की दीवार और वास्तुशिल्प प्रोफाइल के लिए मैटर, बेवल और कंपाउंड कट सहित जटिल कोण संयोजनों का समर्थन करता है।

वायवीय प्रोफ़ाइल क्लैंपिंग प्रणाली

मल्टी-पॉइंट क्लैम्पिंग काटने के दौरान स्थिर और सुरक्षित पकड़ सुनिश्चित करती है, कंपन को कम करती है और सुरक्षा में सुधार करती है।

औद्योगिक-ग्रेड मशीन संरचना

जंग-रोधी कोटिंग के साथ हेवी-ड्यूटी स्टील फ्रेम कार्यशाला के मांग वाले वातावरण में दीर्घकालिक स्थिरता और स्थायित्व प्रदान करता है।

उपयोगकर्ता के अनुकूल सीएनसी इंटरफ़ेस

प्री-सेट कटिंग प्रोग्राम के साथ सहज टचस्क्रीन नियंत्रण ऑपरेशन को सरल बनाता है और प्रशिक्षण के समय को कम करता है।

उच्च गति काटने की क्षमता

अनुकूलित स्पिंडल और सर्वो प्रणाली तेजी से काटने के चक्र को सक्षम बनाती है, जिससे खिड़की और दरवाजे निर्माताओं के लिए दैनिक उत्पादन में वृद्धि होती है।

सुरक्षा संरक्षण प्रणाली

ऑपरेटर सुरक्षा सुनिश्चित करने के लिए सुरक्षा गार्ड, आपातकालीन स्टॉप और स्वचालित गलती अलार्म से सुसज्जित
