5-एक्सिस सीएनसी कंपाउंड मेटर सॉ
हमारा एलबीएल ब्रांड 5-एक्सिस सीएनसी कंपाउंड मैटर सॉ विशेष रूप से एल्यूमीनियम कैबिनेट फ्रेम, विंडो प्रोफाइल, दरवाजे के फ्रेम और वास्तुशिल्प पर्दे की दीवार प्रणालियों की उच्च मात्रा, सटीक कटिंग के लिए इंजीनियर किया गया है। एक शक्तिशाली 5-अक्ष सीएनसी प्रणाली और एक विस्तृत 22.5°-135° रोटेशन रेंज की विशेषता के साथ, यह मशीन बेजोड़ गति, सटीकता और स्थिरता के साथ किसी भी मिश्रित कोण में कटौती को संभालती है - आधुनिक एल्यूमीनियम निर्माण कार्यशालाओं के लिए आदर्श। हमारा कारखाना जिनान में स्थित है।
खिड़की और दरवाज़ा प्रसंस्करण मशीनरी में लगभग 30 वर्षों के कारखाने के अनुभव के साथ चीन स्थित एक विशेष निर्माता एलबीएल मशीन द्वारा निर्मित, यह 5-अक्ष सीएनसी कंपाउंड मेटर आरा कैबिनेट फ्रेम, पर्दे की दीवार के अग्रभाग और वास्तुशिल्प एक्सट्रूज़न में उपयोग किए जाने वाले एल्यूमीनियम प्रोफाइल को काटने के लिए डिज़ाइन किया गया है। मशीन क्षैतिज मेटर कोणों को 22.5° से बाहर की ओर से 135° अंदर की ओर और ऊर्ध्वाधर बेवल कोणों को 45° से 90° तक कवर करती है, जिससे एक ही ऑपरेशन में मिश्रित कोण में कटौती की अनुमति मिलती है।
आरा दो स्वतंत्र काटने वाले सिरों के साथ बनाया गया है - एक निश्चित बायां सिर और एक मोटर चालित दायां सिर - 6000 मिमी तक प्रोफ़ाइल लंबाई को संभालना। एक अप-स्ट्रोक रेडियल फ़ीड तंत्र काटने की क्षमता को अधिकतम करने के लिए धुरी और रैखिक गति को जोड़ती है। कटिंग अनुभाग 90° पर 200 मिमी × 200 मिमी तक पहुंचता है, जो Ø600 मिमी ब्लेड चलाने वाली 3 किलोवाट सॉइंग मोटर द्वारा संचालित होता है।
नियंत्रण को सभी 5 अक्षों पर ब्रशलेस सर्वो मोटर्स के साथ एक औद्योगिक सीएनसी प्रणाली के माध्यम से प्रबंधित किया जाता है। 15 इंच का उपयोगकर्ता-अनुकूल टचस्क्रीन कोण, लंबाई और कटिंग मोड प्रोग्रामिंग के लिए यूएसबी और लैन डेटा ट्रांसफर का समर्थन करता है। प्रणाली में लंबाई और कोण विचलन के लिए स्वचालित मुआवजा, मैन्युअल समायोजन और सामग्री अपशिष्ट को कम करना शामिल है।
मानक कॉन्फ़िगरेशन 0.6-0.8 एमपीए के कामकाजी दबाव के साथ 380V तीन-चरण बिजली पर चलता है। वैकल्पिक सहायक उपकरण में एक लेबल प्रिंटर, धूल कलेक्टर, 8000 मिमी तक विस्तारित सामग्री समर्थन रैक और उच्च मात्रा में उत्पादन के लिए एक स्वचालित फीडिंग सिस्टम शामिल है।
मशीन CE और ISO प्रमाणित है। OEM और अनुकूलित विनिर्देश समर्थित हैं। एलबीएल मशीन इस उपकरण की आपूर्ति फैक्ट्री-प्रत्यक्ष आधार पर करती है, जिसमें आसान रखरखाव पर डिज़ाइन पर जोर दिया जाता है और बिना किसी अतिरिक्त लागत के दूरस्थ स्थापना मार्गदर्शन प्रदान किया जाता है।
22.5°--135° एल्यूमिनियम कैबिनेट फ्रेम विशेषताएं और लाभ
1. 5-एक्सिस सीएनसी इंटेलिजेंट कंट्रोल सिस्टम
- औद्योगिक सीएनसी नियंत्रक और से सुसज्जितब्रशलेस सर्वो मोटर्ससभी 5 अक्षों के लिए, सुचारू, सटीक और दोहराने योग्य गतिविधियों को सुनिश्चित करना।
- 15 इंच की टचस्क्रीनउपयोगकर्ता के अनुकूल इंटरफेस के साथ: मिनटों में प्रोग्राम कोण, लंबाई और कटिंग मोड; USB/LAN डेटा ट्रांसफर का समर्थन करता है।
- में निर्मितस्वत: मुआवजालंबाई और कोण की त्रुटियों के लिए, मैन्युअल समायोजन को समाप्त करने और सामग्री की बर्बादी को कम करने के लिए।
2. बेजोड़ कोण बहुमुखी प्रतिभा (22.5°--135°)
- क्षैतिज घुमाव: असीमित मैटर कोण संयोजनों के लिए 22.5° (बाहर की ओर) से 135° (अंदर की ओर)।
- ऊर्ध्वाधर झुकाव: बेवल कट के लिए 45°--90°, एक पास में जटिल 2डी कंपाउंड एंगल कटिंग को सक्षम बनाता है।
- के लिए बिल्कुल सहीएल्युमीनियम कैबिनेट फ्रेम कोने, डोर फ्रेम मेटर और कस्टम आर्किटेक्चरल प्रोफाइल.

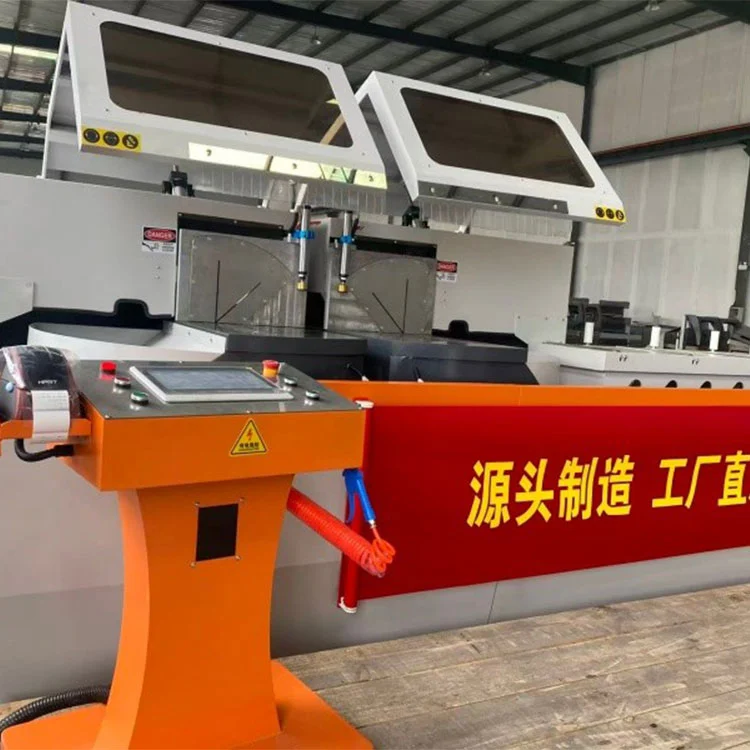

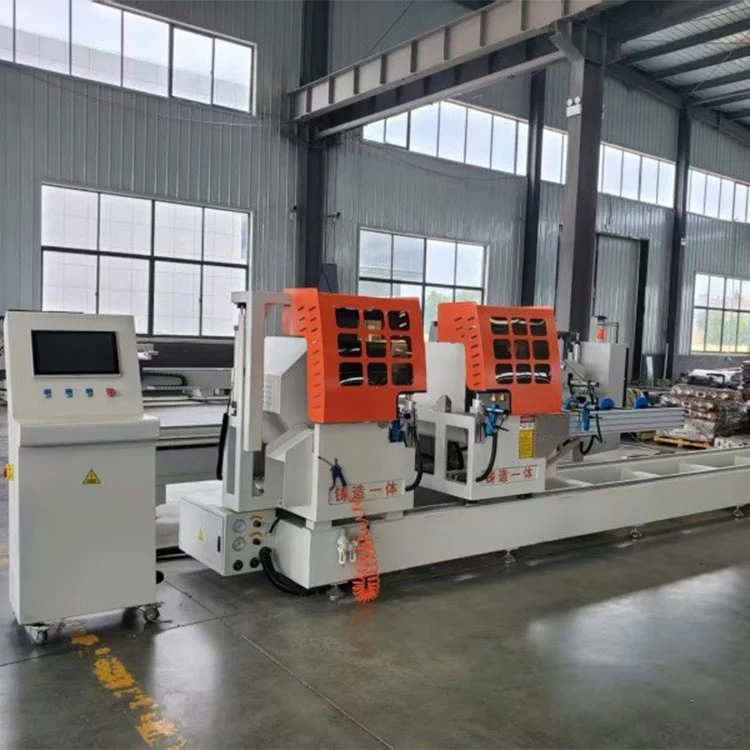

3. डुअल-हेड उच्च दक्षता कटिंग
- दो स्वतंत्र कटिंग हेड (बाएं स्थिर, मोटर चालित दाएं)।तुल्यकालिक या व्यक्तिगत संचालन.
- अधिकतम काटने की लंबाई:6000 मिमी; कैबिनेट फ्रेम और पर्दे की दीवारों के लिए बड़े एल्यूमीनियम प्रोफाइल को संभालता है।

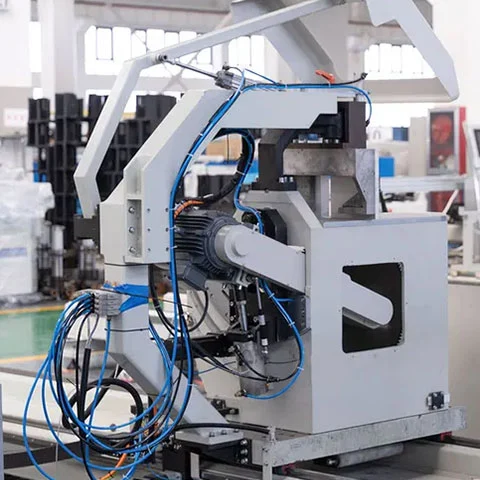

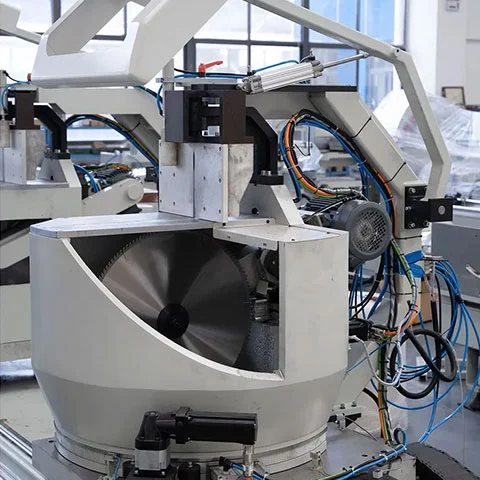

- अप-स्ट्रोक कटिंग चक्ररेडियल फ़ीड के साथ: अधिकतम काटने की क्षमता के लिए धुरी और रैखिक आंदोलनों को जोड़ती है।
22.5°--135° एल्यूमिनियम कैबिनेट फ़्रेम
| प्रतिरूप संख्या। | LBL2H-5CNC-600*6000 |
| स्वचालित ग्रेड | स्वचालित |
| सीएनसी या नहीं | सीएनसी |
| वोल्टेज | 380V |
| डबल-हेड कटिंग सॉ सीएनसी | एल्यूमिनियम खिड़की और दरवाजा |
| अनुप्रयोग उद्योग | पर्दा दीवार मुखौटा निर्माण उद्योग |
| सीएनसी एक्सिस नंबर | 5 |
| सॉइंग ब्लेड फीडिंग दिशा | नीचे की ओर से |
| काटने का कार्य ब्लेड व्यास | 600 मिमी |
| एल्यूमिनियम कच्चे माल की लंबाई अधिकतम | 5000 मिमी |
| सर्वो प्रणाली | श्नाइडर |
| परिवहन पैकेज | मानक निर्यात पैकेज |
| विनिर्देश | डबल-हेड कटिंग सॉ सीएनसी |
| ट्रेडमार्क | तियान्चेन |
| मूल | जिनान, शेडोंग, चीन |
| एचएस कोड | 84614090 |
22.5°--135° एल्यूमिनियम कैबिनेट फ्रेम वैकल्पिक सहायक उपकरण
- प्रोफ़ाइल ट्रैकिंग के लिए लेबल प्रिंटर.
- उच्च दक्षता धूल कलेक्टर।
- विस्तारित सामग्री समर्थन रैक (8000 मिमी तक)।
- बड़े पैमाने पर उत्पादन के लिए स्वचालित फीडिंग प्रणाली।
5-एक्सिस सीएनसी कंपाउंड मेटर सॉ 22.5°--135° एल्यूमिनियम कैबिनेट फ़्रेम तकनीकी पैरामीटर
- ☆ बिजली आपूर्ति वोल्टेज: 380V±10% 50Hz±2% तीन-चरण चार-तार प्रणाली
- ☆ सॉइंग मोटर पावर: 3kW 2800rpm
- ☆ कार्य दबाव: 0.6~0.8MPa
- ☆ सॉ ब्लेड विशिष्टताएँ: Φ600 × Φ38 × 4.8 × 4.2 × 144P
- ☆ सॉ ब्लेड कोण: 45°~90° मनमाना कोण
- ☆ टेबल रोटेशन कोण: 45° ~ 135° मनमाना कोण
- ☆ कटिंग सेक्शन रेंज: 200 मिमी × 200 मिमी (90° पर कटिंग कोण, चौड़ाई × ऊंचाई, कटिंग सेक्शन रेंज देखें)
- ☆ काटने की लंबाई: 700 मिमी ~ 5000 मिमी (90 डिग्री)
- ☆ ब्लेड फ़ीड दर: 0~3m/मिनट
- ☆ काटने की सतह का खुरदरापन: ≤ Ra12.5μm
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या एलबीएल एक निर्माता या ट्रेडिंग कंपनी है?
उत्तर: हम एक ही समय में निर्माता और विक्रेता हैं। एलबीएल ब्रांड चीन में एक पेशेवर विंडो मशीन कंपनी है।
प्रश्न: एलबीएल मुख्य उत्पाद है?
ए: एल्यूमिनियम विंडो मशीनें: सीएनसी कटिंग सेंटर, डबल मैटर आरा, एंड मिलिंग मशीन, सीएनसी मिलिंग मशीन, एल्यूमीनियम पंचिंग मशीन, एंड मिलिंग मशीन, कॉपी राउटर और कॉर्नर कनेक्टर आरा, आदि; लकड़ी की खिड़की मशीनें: लकड़ी की आरी, लकड़ी की खिड़की के फ्रेम की मशीन, ऊर्ध्वाधर और क्षैतिज ड्रिलिंग मशीन, डोवटेल बनाने की मशीन, लकड़ी का प्लानर और टेनन बनाने की मशीन, आदि।
