800 मिमी सीएनसी पर्दा दीवार अंत मिलिंग मशीन

शेडोंग लेबुलांग प्रिसिजन मशीनरी कंपनी लिमिटेड, एलबीएल मशीन ब्रांड के तहत काम कर रही है, 1996 से अपने जिनान, चीन कारखाने में एल्यूमीनियम प्रसंस्करण उपकरण का निर्माण कर रही है। यह 3-अक्ष सर्वो सीएनसी एंड मिलर एल्यूमीनियम पर्दे की दीवार और मुखौटा प्रोफाइल, दरवाजे और खिड़की के फ्रेम, और वास्तुशिल्प एक्सट्रूज़न की प्रक्रिया करता है। इसमें 800 मिमी एक्स-अक्ष यात्रा, 0° से 90° तक स्वचालित स्पिंडल रोटेशन, हेवी-ड्यूटी कास्ट आयरन बेस और बैच उत्पादन के लिए मल्टी-प्रोफ़ाइल क्लैंपिंग की सुविधा है। उपयोगकर्ता के अनुकूल HMI के साथ एक SYNTEC औद्योगिक सीएनसी प्रणाली त्वरित सेटअप के लिए USB CAD आयात और प्री-लोडेड प्रोफ़ाइल लाइब्रेरी का समर्थन करती है।

• 800 मिमी एक्स-अक्ष यात्रा: The 800 मिमी सीएनसी पर्दा दीवार अंत मिलिंग मशीनएक्स अक्ष के साथ 800 मिमी की कामकाजी लंबाई प्रदान करता है, एक ही सेटअप में बड़ी पर्दे की दीवार और मुखौटा प्रोफाइल को समायोजित करता है।
• 3-अक्ष सीएनसी सर्वो नियंत्रण:एक्स, वाई और जेड अक्ष सटीक बॉल स्क्रू से जुड़े सर्वो मोटर्स द्वारा संचालित होते हैं। पोजिशनिंग सटीकता ±0.02 मिमी पर निर्दिष्ट है, जो उत्पादन बैचों में लगातार टेनन और ग्रूव आयामों का समर्थन करती है।
• हेवी-ड्यूटी कच्चा लोहा आधार:मशीन का बिस्तर कच्चा लोहा है, जो उच्च गति मिलिंग के दौरान कंपन को कम करने और स्थिरता बनाए रखने के लिए डिज़ाइन किया गया है। यह चिकने, गड़गड़ाहट रहित अंतिम किनारों और लंबे उपकरण जीवन में योगदान देता है।
• स्वचालित 0° से 90° स्पिंडल रोटेशन:प्रोग्राम नियंत्रण के तहत मिलिंग स्पिंडल 0° (क्षैतिज) से 90° (ऊर्ध्वाधर) तक घूम सकता है। क्षैतिज और ऊर्ध्वाधर प्रोफ़ाइल सिरों को वर्कपीस या टूलींग की मैन्युअल पुनर्स्थापन के बिना एक क्लैंपिंग में मशीनीकृत किया जा सकता है।
• मल्टी-प्रोफ़ाइल क्लैम्पिंग:क्लैम्पिंग फिक्स्चर एक साथ 3 से 5 प्रोफाइल को सुरक्षित कर सकता है, जिससे एक ही चक्र में समान एंड-मिलिंग ऑपरेशन के बैच प्रोसेसिंग की अनुमति मिलती है।
• सिंटेक औद्योगिक सीएनसी प्रणाली:नियंत्रण इकाई में एक रंगीन एचएमआई, सीएडी फ़ाइल आयात के लिए यूएसबी पोर्ट और सामान्य टेनन और नॉच ज्यामिति के साथ प्री-लोडेड प्रोफ़ाइल लाइब्रेरी शामिल हैं। ऑपरेटर प्रोग्राम का चयन करते हैं, प्रोफाइल लोड करते हैं, और जी-कोड लिखे बिना चक्र शुरू करते हैं।

800 मिमी सीएनसी पर्दा दीवार अंत मिलिंग मशीन

यह काम किस प्रकार करता है

The 800 मिमी सीएनसी पर्दा दीवार अंत मिलिंग मशीनऑपरेटर द्वारा वायवीय क्लैंपिंग फिक्स्चर में पांच एल्यूमीनियम प्रोफाइल लोड करने के साथ काम करता है। SYNTEC नियंत्रक से मशीनिंग प्रोग्राम का चयन करने के बाद - या तो प्री-लोडेड लाइब्रेरी से या CAD-आयातित फ़ाइल से - चक्र शुरू होता है। सर्वो-संचालित एक्स, वाई और जेड अक्ष मिलिंग कटर को पहले प्रोफ़ाइल छोर पर स्थित करते हैं। स्पिंडल वर्कपीस को खोले बिना क्षैतिज और ऊर्ध्वाधर दोनों सतहों को मशीन करने के लिए 0° और 90° के बीच स्वचालित रूप से घूम सकता है। 2800 आरपीएम पर चलने वाला Φ350 मिमी कार्बाइड मिलिंग कटर टेनन, नॉच और खांचे बनाने के लिए सामग्री को हटा देता है। अधिकतम टेनन गहराई 100 मिमी है, और अधिकतम प्रोफ़ाइल क्रॉस-सेक्शन 330 मिमी चौड़ा और 180 मिमी ऊंचा है। एक छोर पर क्रमादेशित अनुक्रम को पूरा करने के बाद, अक्ष अगले वर्कपीस पर पुनः स्थापित हो जाते हैं। एक बार जब बैच में सभी प्रोफ़ाइल समाप्त हो जाती हैं, तो क्लैंप रिलीज़ हो जाते हैं और ऑपरेटर मशीनीकृत भागों को हटा देता है।

ज़रूरी भाग

• कच्चा लोहा मशीन बिस्तर:रैखिक गाइड रेल और चलती कुल्हाड़ियों के लिए एक कठोर, कंपन-अवशोषण नींव प्रदान करता है। कास्टिंग का द्रव्यमान भारी मिलिंग पास के दौरान कटिंग स्थिरता बनाए रखने में मदद करता है।
• सर्वो मोटर और बॉल स्क्रू (X/Y/Z):सटीक-ग्राउंड बॉल स्क्रू के साथ एसी सर्वो ड्राइव 800 मिमी एक्स-अक्ष यात्रा, 330 मिमी चौड़ाई क्षमता और 180 मिमी ऊंचाई क्षमता में ±0.02 मिमी स्थिति सटीकता प्रदान करते हैं।

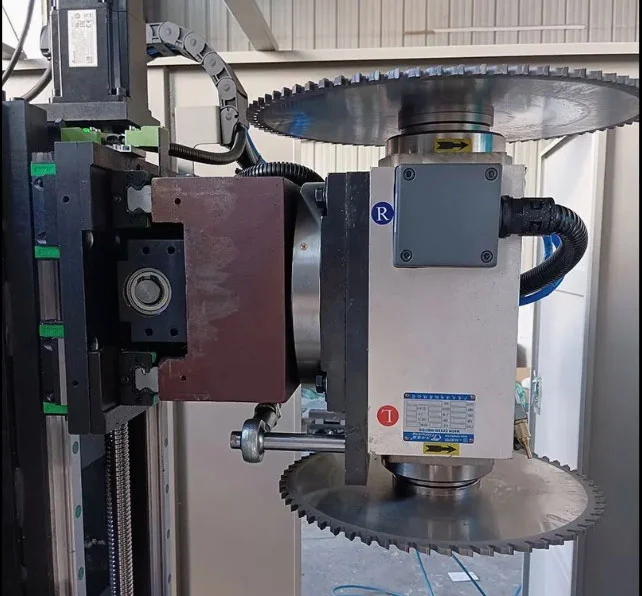

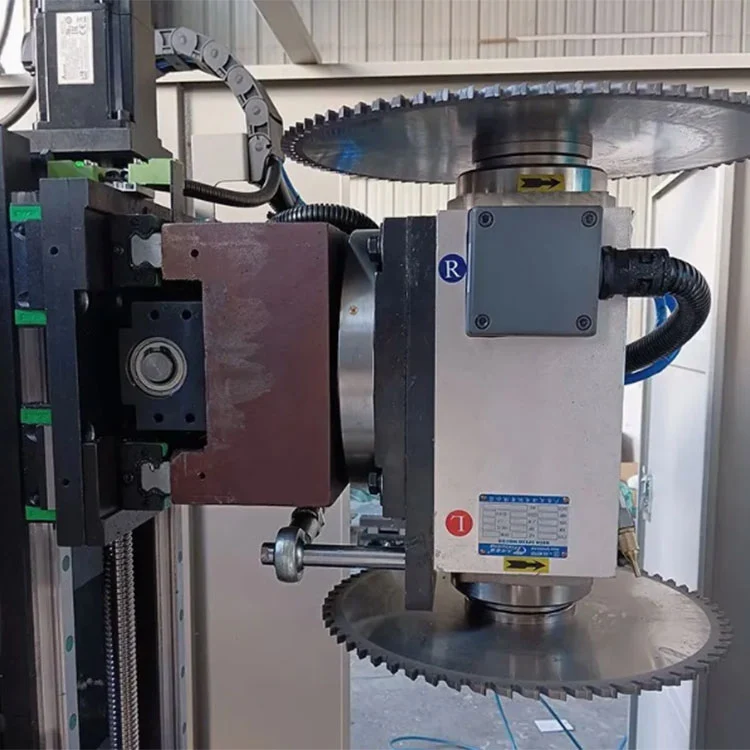

• घूर्णनशील स्पिंडल असेंबली:एक 3 किलोवाट की मोटर Φ350 मिमी मिलिंग कटर को 2800 आरपीएम पर चलाती है। क्षैतिज और ऊर्ध्वाधर अंत मिलिंग के बीच स्वचालित स्विचिंग के लिए स्पिंडल हाउसिंग सर्वो नियंत्रण के तहत 0° से 90° तक घूमती है।

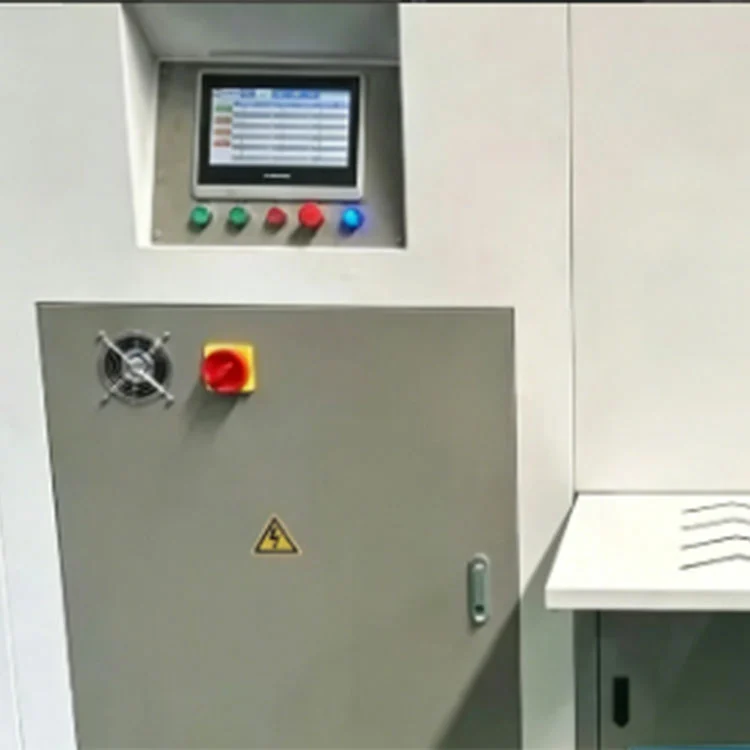

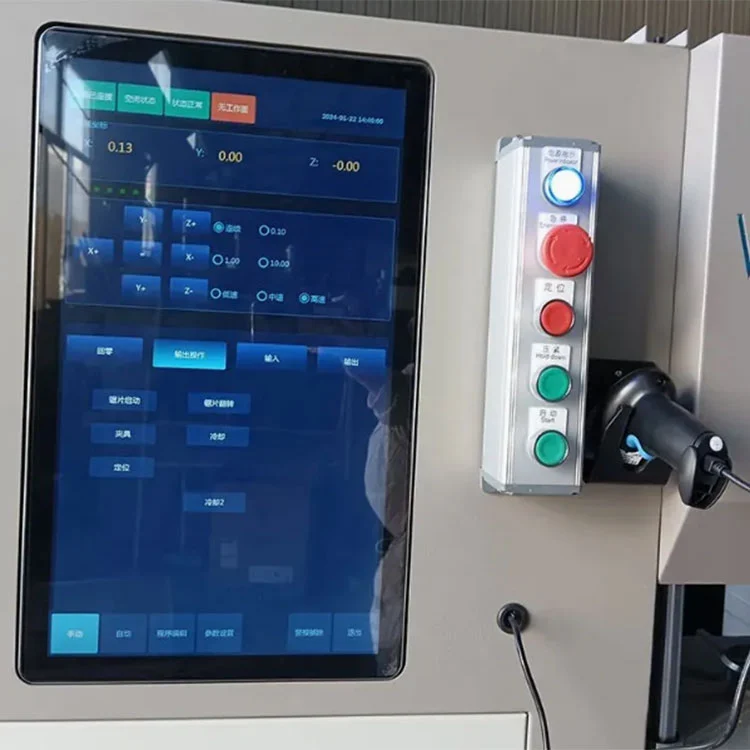

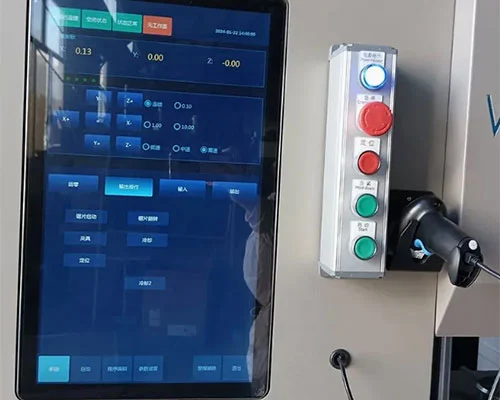

• सिंटेक सीएनसी नियंत्रक:रंगीन टचस्क्रीन एचएमआई के साथ औद्योगिक-ग्रेड सीएनसी प्रणाली। प्रोफ़ाइल लाइब्रेरीज़ को संग्रहीत करता है, USB के माध्यम से CAD चित्र आयात करता है, और अक्ष गति, स्पिंडल रोटेशन और क्लैंपिंग अनुक्रमों का प्रबंधन करता है।

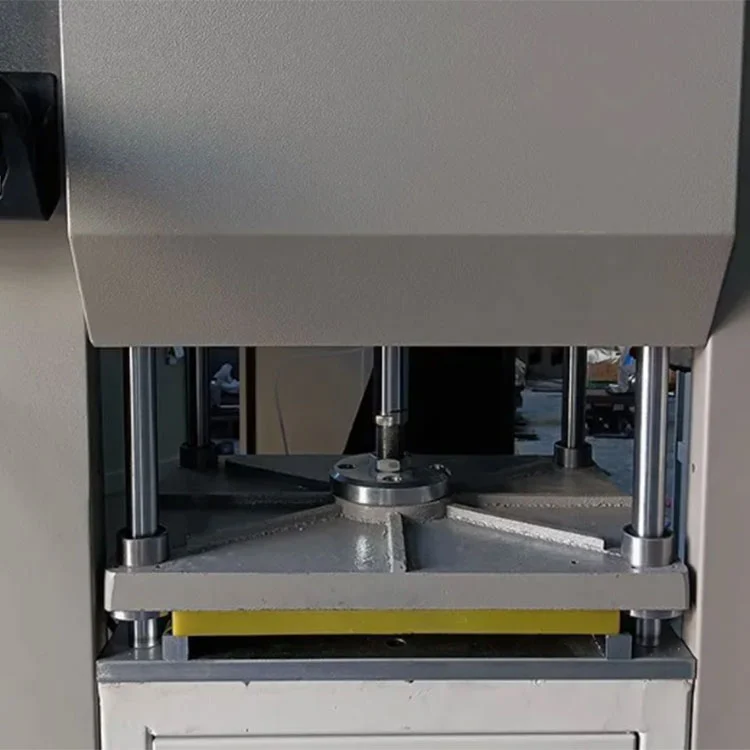

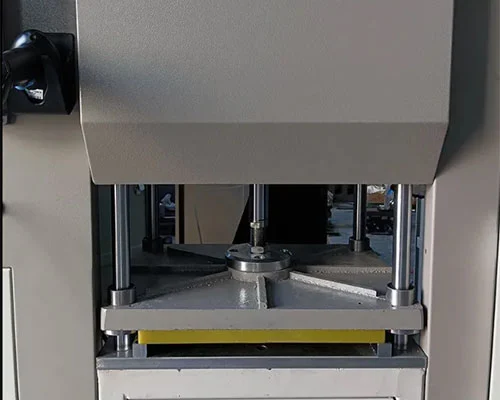

• वायवीय बहु-प्रोफ़ाइल क्लैंप:एक साथ 3 से 5 प्रोफाइल रखता है। क्लैम्पिंग बल को 0.5 और 0.8 एमपीए के बीच निर्धारित वायु दबाव आपूर्ति द्वारा नियंत्रित किया जाता है। विभिन्न प्रोफ़ाइल क्रॉस-सेक्शन के लिए जॉ इंसर्ट को बदला जा सकता है।
• सुरक्षा घेरा:ऑपरेशन के दौरान गार्ड मिलिंग जोन को कवर करते हैं। एक आपातकालीन स्टॉप सर्किट सक्रिय होने पर सभी अक्षों और स्पिंडल रोटेशन को रोक देता है।

अनुप्रयोग

The 800 मिमी सीएनसी पर्दा दीवार अंत मिलिंग मशीनके लिए प्रयोग किया जाता है:

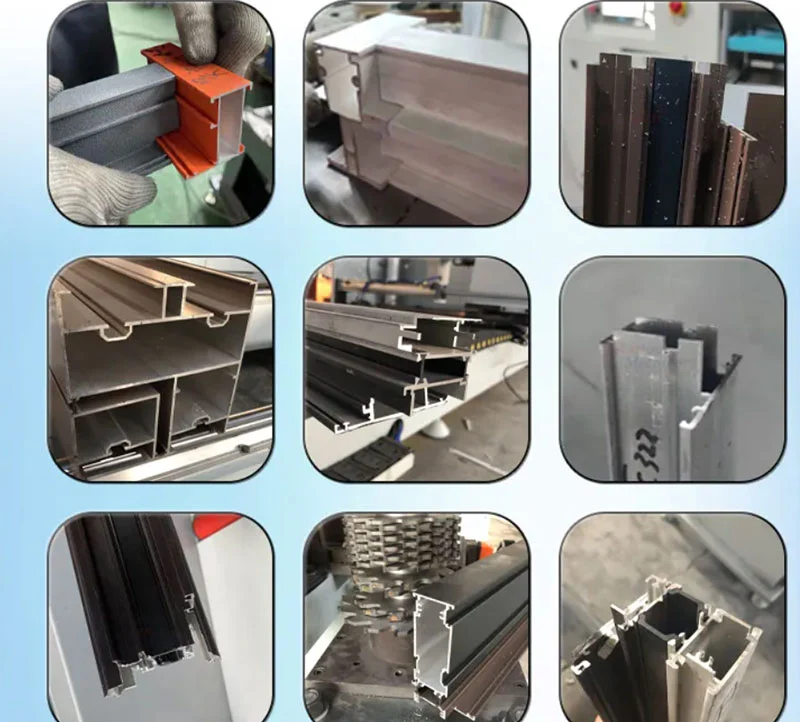

• एल्यूमीनियम पर्दा दीवार और मुखौटा प्रोफ़ाइल अंत मिलिंग।

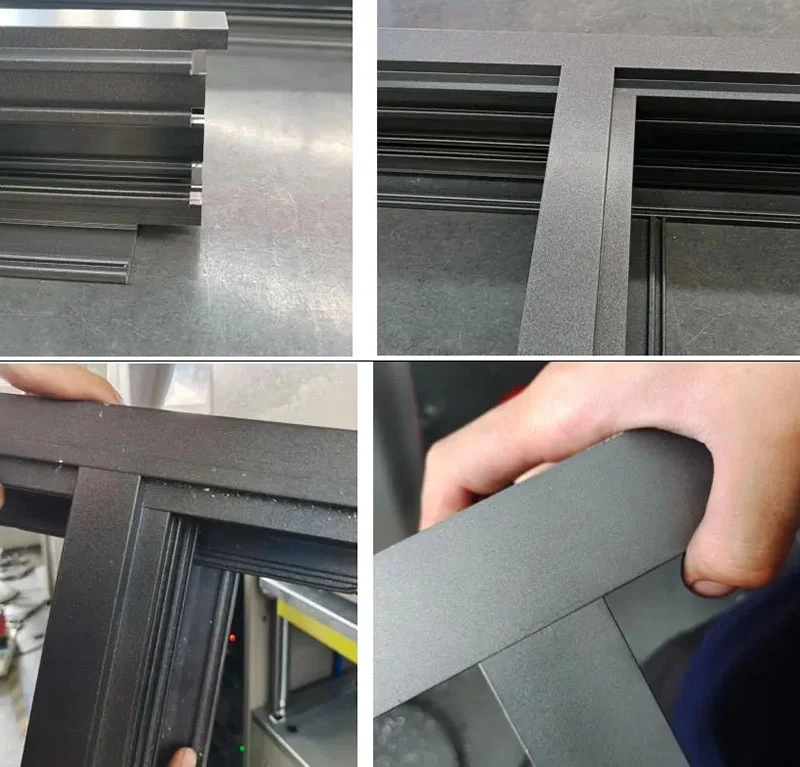

• दरवाजे और खिड़की के फ्रेम मुलियन और ट्रांसॉम टेनन प्रसंस्करण।
• आर्किटेक्चरल एल्युमीनियम प्रोफाइल नॉचिंग और ग्रूव कटिंग।

पैकेजिंग एवं शिपिंग

1. नमी से बचाने के लिए मशीन की पूरी फिल्म रैपिंग।
2. सभी कोनों और उभरे हुए हिस्सों पर टकराव रोधी किनारा पैडिंग।
3. सुरक्षित परिवहन के लिए स्टील स्ट्रैपिंग के साथ धूमन-मुक्त प्लाईवुड टोकरा और फूस।

निर्माता और वारंटी

• स्थापित निर्माता:शेडोंग लेबुलांग प्रिसिजन मशीनरी कंपनी लिमिटेड 1996 से अपनी जिनान, चीन सुविधा में एल्यूमीनियम और पीवीसी प्रसंस्करण उपकरण का उत्पादन कर रही है।800 मिमी सीएनसी पर्दा दीवार अंत मिलिंग मशीनCE और ISO 9001 प्रमाणीकरण के साथ फ़ैक्टरी-प्रत्यक्ष आपूर्ति की जाती है।
• वारंटी और समर्थन:एक साल की वारंटी विनिर्माण दोषों के खिलाफ मुख्य संरचना को कवर करती है। दूरस्थ तकनीकी सहायता, ऑपरेशन वीडियो और एक अंग्रेजी मैनुअल बिना किसी अतिरिक्त लागत के प्रदान किया जाता है।
• स्पेयर पार्ट्स:मिलिंग कटर, क्लैंप जॉ और सील जैसी आम तौर पर बदली जाने वाली वस्तुओं का स्टॉक किया जाता है और इन्हें नियमित माल ढुलाई के साथ भेजा जा सकता है।
• अनुकूलन:OEM और ODM कॉन्फ़िगरेशन स्वीकार किए जाते हैं। वोल्टेज, एक्स-अक्ष यात्रा और स्पिंडल विनिर्देशों को ग्राहकों की आवश्यकताओं के अनुरूप बनाया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: यह मशीन किन प्रोफाइलों को प्रोसेस कर सकती है?

ए: यह एल्यूमीनियम पर्दे की दीवार प्रोफाइल, मुखौटा एक्सट्रूज़न और दरवाजे और खिड़की के फ्रेम अनुभागों के लिए डिज़ाइन किया गया है। अधिकतम प्रसंस्करण क्रॉस-सेक्शन 330 मिमी चौड़ा और 180 मिमी ऊंचा है, जिसकी टेनन गहराई 100 मिमी तक है।

Q2: स्वचालित स्पिंडल रोटेशन कैसे काम करता है?

ए: सर्वो नियंत्रण के तहत स्पिंडल 0° (क्षैतिज) से 90° (ऊर्ध्वाधर) तक घूमता है। यह मशीन को ऑपरेटर को वर्कपीस की स्थिति बदलने या टूलींग को मैन्युअल रूप से बदलने की आवश्यकता के बिना एक क्लैंपिंग में क्षैतिज और ऊर्ध्वाधर प्रोफ़ाइल दोनों सिरों को मिलाने की अनुमति देता है।

Q3: एक बार में कितनी प्रोफ़ाइलें मशीनीकृत की जा सकती हैं?

ए: वायवीय क्लैंपिंग फिक्स्चर प्रोफाइल क्रॉस-सेक्शन के आधार पर एक साथ 3 से 5 प्रोफाइल रख सकता है। सभी क्लैम्प्ड प्रोफाइल को एक ही चक्र में मशीनीकृत किया जाता है।

Q4: क्या प्रोग्रामिंग कठिन है?

उत्तर: SYNTEC नियंत्रक में सामान्य टेनन और नॉच ज्योमेट्री के साथ प्री-लोडेड प्रोफ़ाइल लाइब्रेरी शामिल हैं। CAD फ़ाइलें USB के माध्यम से भी आयात की जा सकती हैं। ऑपरेटर टचस्क्रीन से प्रोग्राम का चयन करते हैं और चक्र शुरू करते हैं। एक अंग्रेजी मैनुअल और ऑपरेशन वीडियो प्रदान किया गया है।

Q5: क्या बिजली आपूर्ति को विभिन्न देशों के लिए अनुकूलित किया जा सकता है?

उत्तर: हाँ. मानक कॉन्फ़िगरेशन 380V/50Hz तीन-चरण शक्ति का उपयोग करता है। स्थानीय विद्युत मानकों से मेल खाने के लिए अन्य वोल्टेज और आवृत्तियों को ऑर्डर के समय निर्दिष्ट किया जा सकता है।
