सीएनसी हैवी ड्यूटी कर्टेन वॉल नॉटिंग सॉ

सिंहावलोकन

हेवी ड्यूटी कर्टेन वॉल नॉचिंग सॉ एक पेशेवर-ग्रेड कटिंग समाधान है जिसे विशेष रूप से एल्यूमीनियम कर्टेन वॉल और मुखौटा प्रोफ़ाइल निर्माण के लिए इंजीनियर किया गया है। कठोर स्टील फ्रेम और उन्नत सीएनसी सर्वो नियंत्रण के साथ निर्मित, यह उच्च-मात्रा उत्पादन वातावरण के लिए दोहराने योग्य परिशुद्धता, बहु-कोण लचीलापन और औद्योगिक-ग्रेड स्थायित्व प्रदान करता है।

चाहे आप वाणिज्यिक पर्दे की दीवारों, स्टोरफ्रंट सिस्टम, या वास्तुशिल्प एल्यूमीनियम एक्सट्रूज़न का प्रसंस्करण कर रहे हों, यह मशीन न्यूनतम सामग्री अपशिष्ट के साथ साफ, गड़गड़ाहट मुक्त निशान सुनिश्चित करती है - मैन्युअल पुनर्कार्य को कम करती है और समग्र थ्रूपुट को बढ़ाती है।

हैवी ड्यूटी कर्टेन वॉल नॉचिंग सॉ



प्रमुख विशेषताऐं

1. सीएनसी परिशुद्धता नियंत्रण

उच्च-प्रतिक्रिया सर्वो ड्राइव सिस्टम और सीएनसी प्रोग्रामयोग्य नियंत्रक से सुसज्जित, कटिंग हेड पोजिशनिंग सटीकता ±0.1 मिमी तक पहुंच जाती है। विभिन्न प्रोफ़ाइल प्रकारों के बीच त्वरित रेसिपी स्विचिंग के लिए ऑपरेटर कई नॉच प्रोग्राम संग्रहीत कर सकते हैं।

2. हेवी-ड्यूटी कठोर संरचना

मशीन बॉडी का निर्माण तनाव-राहत उपचार के साथ मोटी दीवार वाली स्टील टयूबिंग से किया गया है, जो उच्च गति काटने के दौरान कंपन को समाप्त करता है। यह निरंतर 24/7 ऑपरेशन के तहत भी लगातार कट गुणवत्ता सुनिश्चित करता है।

3. वायवीय क्लैम्पिंग प्रणाली

समायोज्य दबाव के साथ दोहरे-क्रिया वाले वायवीय सिलेंडर नाजुक एनोडाइज्ड या पाउडर-लेपित एल्यूमीनियम सतहों पर सुरक्षित, मार-मुक्त क्लैंपिंग प्रदान करते हैं। त्वरित-रिलीज़ फ़ंक्शन वर्कपीस के बीच चक्र समय को कम करता है।

4. मल्टी-एंगल नॉचिंग क्षमता

विभिन्न पर्दा दीवार मुलियन और ट्रांसॉम कॉन्फ़िगरेशन को समायोजित करने के लिए 0°-90° (या अपनी सीमा निर्दिष्ट करें) समायोज्य पायदान कोण का समर्थन करता है। कोण सेटिंग्स को डिजिटल रीडआउट या सीएनसी इंटरफ़ेस के माध्यम से समायोजित किया जा सकता है।

5. उच्च दक्षता चिप निष्कर्षण

एकीकृत धूल/चिप संग्रह पोर्ट मानक औद्योगिक निष्कर्षण प्रणालियों से जुड़ता है, एक स्वच्छ कार्य वातावरण बनाए रखता है और ब्लेड जीवन का विस्तार करता है।

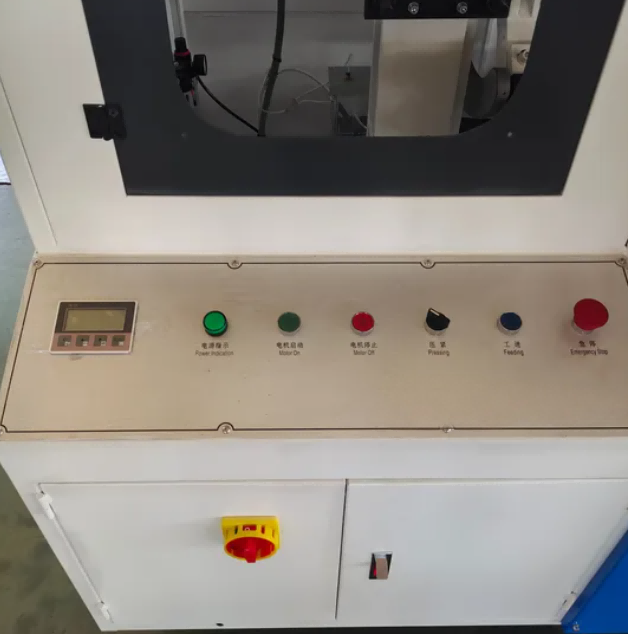

6. ऑपरेटर-अनुकूल इंटरफ़ेस

बहु-भाषा समर्थन (अंग्रेजी, स्पेनिश, रूसी, अरबी) के साथ सहज टचस्क्रीन एचएमआई। विज़ुअल प्रोग्रामिंग ऑपरेटरों को उन्नत तकनीकी प्रशिक्षण के बिना पायदान आयाम निर्धारित करने की अनुमति देता है।

यह काम किस प्रकार करता है

1. ऑपरेटर एल्यूमीनियम प्रोफ़ाइल को वर्कटेबल पर रखता है और वायवीय क्लैंप को सक्रिय करता है, जो वर्कपीस को ऊर्ध्वाधर और क्षैतिज दोनों दिशाओं से सुरक्षित करता है।

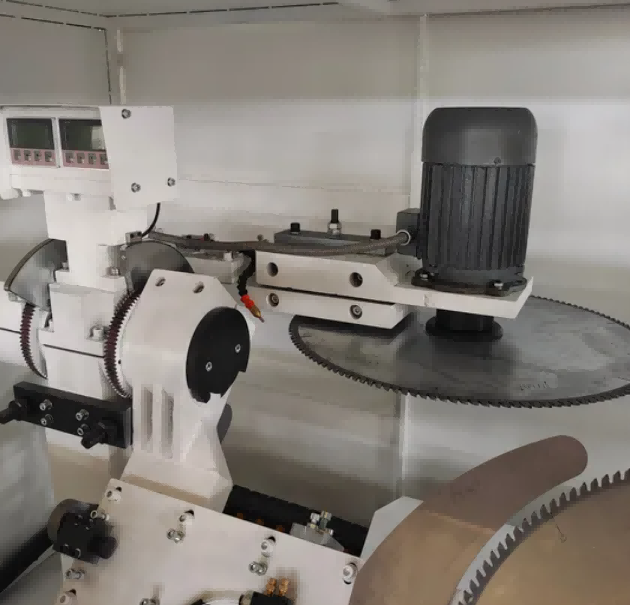

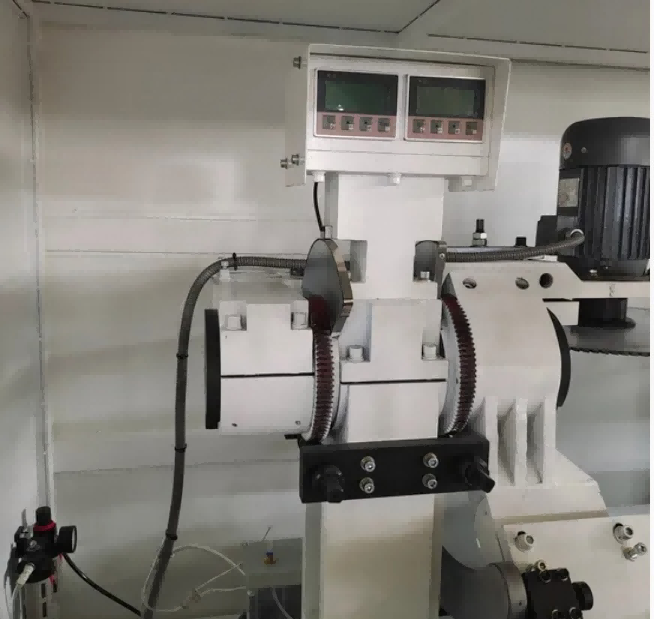

2. वांछित कटिंग कोण को चुंबकीय स्केल डिजिटल डिस्प्ले का उपयोग करके सेट किया जाता है, और दोहरे आरा ब्लेड को तदनुसार ±45° रेंज के भीतर स्थित किया जाता है।
3. हाइड्रो-वायवीय फ़ीड प्रणाली एक नियंत्रित दर (0-3 मीटर/मिनट) पर कताई ब्लेडों को प्रोफ़ाइल में आगे बढ़ाती है, एक ही पास में पायदान, खांचे या मिश्रित कोण काटती है।
4. सीएनसी प्रणाली सीएडी ग्राफिक आयात और ग्राफिक प्रोग्रामिंग का समर्थन करती है, जिससे ऑपरेटरों को डिज़ाइन फ़ाइलों से सीधे पायदान पैटर्न, छेद स्थिति और स्लॉट आयामों को परिभाषित करने की अनुमति मिलती है।
5. तीन-अक्ष पूर्ण सर्वो मोटर कॉन्फ़िगरेशन (रैक और पिनियन और बॉल स्क्रू द्वारा संचालित एक्स, वाई, जेड अक्ष) एक क्लैंपिंग में ड्रिलिंग, मिलिंग खांचे, गोल छेद, विशेष आकार के छेद, कुंजी छेद और काउंटरसिंक के लिए वास्तविक तीन-अक्ष लिंकेज को सक्षम बनाता है।
6. एक वैकल्पिक तीन-तरफा फ्लिप वर्कटेबल जटिल एल्यूमीनियम एक्सट्रूज़न के लिए प्रसंस्करण दक्षता में सुधार करते हुए, प्रोफाइल को बिना किसी स्थान परिवर्तन के तीन चेहरों पर मशीनीकृत करने की अनुमति देता है।
7. काटने का चक्र पूरा होने के बाद, ब्लेड पीछे हट जाते हैं, क्लैंप निकल जाते हैं और मशीनीकृत प्रोफ़ाइल हटा दी जाती है।

निर्माता और वारंटी

शेडोंग लेबुलांग प्रिसिजन मशीनरी कंपनी लिमिटेड, जो लेबुलांग मशीन के रूप में काम कर रही है, ने 1996 से अपने जिनान, चीन कारखाने में एल्यूमीनियम प्रसंस्करण उपकरण का उत्पादन किया है।हैवी ड्यूटी कर्टेन वॉल नॉचिंग सॉसीई और आईएसओ प्रमाणीकरण के साथ फैक्ट्री-डायरेक्ट आपूर्ति की जाती है। मुख्य संरचना पर 12 महीने की वारंटी लागू होती है। दूरस्थ तकनीकी सहायता, संचालन प्रशिक्षण वीडियो और एक अंग्रेजी मैनुअल शामिल हैं। अतिरिक्त लागत पर ऑन-साइट प्रशिक्षण और कमीशनिंग की व्यवस्था की जा सकती है। स्पेयर पार्ट्स जैसे आरा ब्लेड, वायवीय सील और गाइड घटकों को प्रेषण के लिए स्टॉक किया जाता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: यह मशीन अधिकतम प्रोफ़ाइल आकार क्या प्रोसेस कर सकती है?

ए: मानक मॉडल 175 मिमी की अधिकतम काटने की गहराई के साथ 300×250 मिमी तक प्रोफाइल को संभालता है। 350×300 मिमी तक के बड़े अनुभागों के लिए कस्टम कॉन्फ़िगरेशन अनुरोध पर उपलब्ध हैं।

Q2: क्या यह ±45° के अलावा अन्य कोण काट सकता है?

ए: मानक मॉडल दोनों तरफ ±45° के भीतर मनमाने ढंग से कोण काटने का समर्थन करता है। एक वैकल्पिक सीएनसी संस्करण अधिक जटिल प्रोफ़ाइल ज्यामिति के लिए सीमा को ±90° तक बढ़ाता है।

Q3: प्रसंस्करण सटीकता क्या है?

ए: पोजिशनिंग सटीकता ±0.1 मिमी पर निर्दिष्ट है, लगातार परिचालन स्थितियों के तहत ±0.05 मिमी की दोहराव स्थिति सटीकता के साथ।

Q4: क्या आप बिक्री उपरांत सेवा और प्रशिक्षण प्रदान करते हैं?

उत्तर: नि:शुल्क ऑनलाइन संचालन प्रशिक्षण और दूरस्थ तकनीकी सहायता प्रदान की जाती है। ऑन-साइट प्रशिक्षण और स्थापना की व्यवस्था अलग से की जा सकती है। आजीवन तकनीकी सहायता उपलब्ध होने के साथ 12 महीने की वारंटी लागू होती है।

Q5: क्या मशीन बड़े पैमाने पर उत्पादन के लिए उपयुक्त है?

ए: डुअल-ब्लेड सिंक्रोनस कटिंग, वायवीय क्लैंपिंग और नियंत्रित फ़ीड सिस्टम पर्दे की दीवार निर्माण सुविधाओं में निरंतर उत्पादन के लिए डिज़ाइन किए गए हैं। कारखाने से मासिक उत्पादन क्षमता लगभग 50 सेट है।
