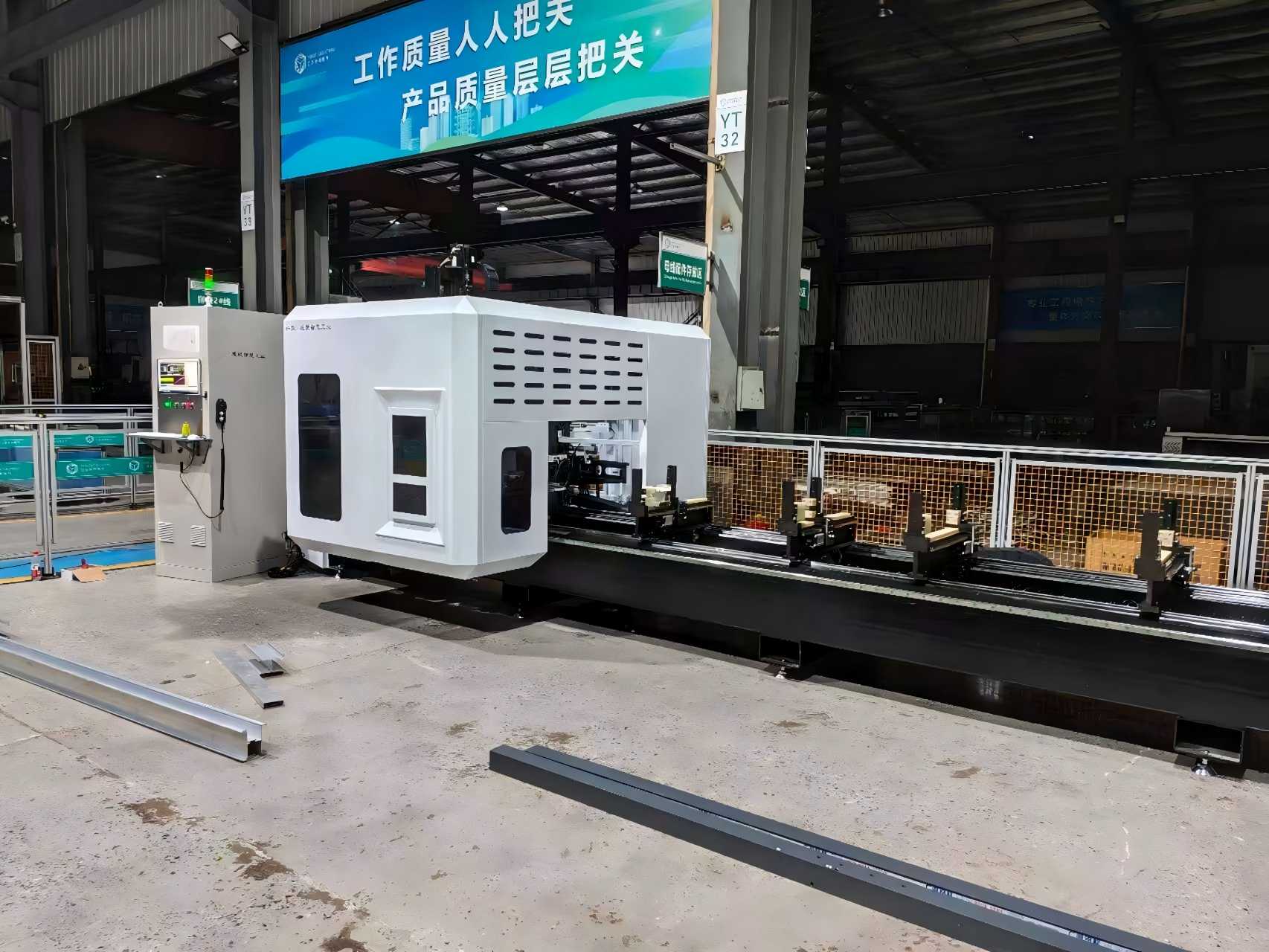

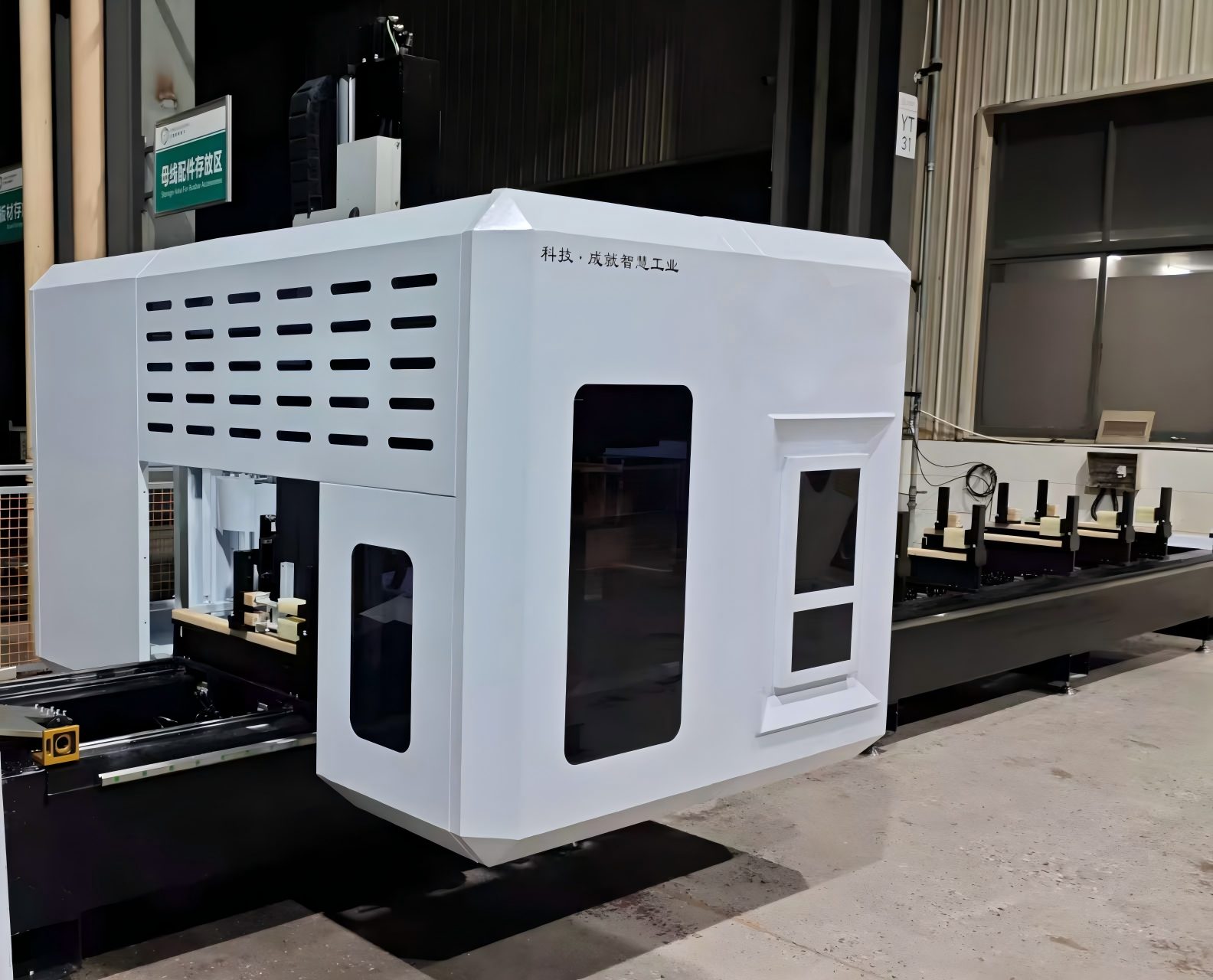

परदा दीवार निर्माण के लिए हाई-स्पीड 5-एक्सिस गैन्ट्री मशीनिंग केंद्र

हमारा उच्च-कठोरता 5-एक्सिस गैन्ट्री मशीनिंग केंद्र वास्तुशिल्प पर्दे की दीवार और मुखौटा उद्योग के उद्देश्य से बनाया गया है। यह ±0.05 मिमी पोजिशनिंग सटीकता के साथ बड़े-प्रारूप वाले एल्यूमीनियम प्रोफाइल, इकाईकृत पर्दा दीवार पैनल और जटिल ज्यामिति की मशीनिंग में उत्कृष्टता प्राप्त करता है। हाई-स्पीड मिलिंग, ड्रिलिंग, टैपिंग और कटिंग के लिए डिज़ाइन किया गया, यह बेहतर सतह की गुणवत्ता सुनिश्चित करते हुए निर्माण दक्षता में काफी सुधार करता है। बिक्री के बाद व्यापक समर्थन के साथ CE प्रमाणित।

प्रमुख विशेषताऐं

• 5-अक्ष एक साथ मशीनिंग - जटिल मुखौटा ज्यामिति और 3डी आकृति के लिए आदर्श।

  हेवी-ड्यूटी गैन्ट्री संरचना - दीर्घकालिक सटीकता के लिए उच्च कठोरता और उत्कृष्ट कंपन भिगोना।

  बड़े प्रारूप मशीनिंग क्षेत्र - बड़े आकार के पर्दा दीवार पैनल, मलियन और ट्रांसॉम का समर्थन करता है।

  हाई-स्पीड स्पिंडल - एल्यूमीनियम और स्टील प्रोफाइल मशीनिंग के लिए अनुकूलित।

  स्वचालित टूल चेंजर (एटीसी) - डाउनटाइम कम करता है और उत्पादकता में सुधार करता है।

  उपयोगकर्ता के अनुकूल सीएनसी प्रणाली - मुख्यधारा सीएडी/सीएएम सॉफ्टवेयर के साथ संगत।

  अनुकूलन योग्य कॉन्फ़िगरेशन - वैश्विक ठेकेदारों के लिए OEM/ODM समाधान उपलब्ध हैं।




तकनीकी निर्देश

यह काम किस प्रकार करता है

सीएडी/सीएएम इनपुट

पर्दा दीवार पैनल या एल्युमीनियम प्रोफ़ाइल को पहले CAD (LogiKal, SchüCal, SolidWorks, आदि) में तैयार किया गया है।

सीएएम सॉफ्टवेयर 3डी मॉडल को टूलपाथ और जी-कोड में परिवर्तित करता है, जिसमें कटिंग एंगल, फीड रेट, स्पिंडल स्पीड और टूल चेंज सीक्वेंस शामिल है।

2. वर्कपीस को क्लैंप करें

सीएनसी-नियंत्रित चल क्लैंप का उपयोग करके मशीन बिस्तर पर लंबे एल्यूमीनियम / स्टील पर्दे की दीवार प्रोफाइल या बड़े मुखौटा पैनल तय किए जाते हैं।

टकराव से बचने और विरूपण के बिना भाग को पकड़ने के लिए क्लैंप स्वचालित स्थिति में हैं।

3. गैन्ट्री संरचना X/Y में चलती है

मशीन एक ब्रिज-प्रकार गैन्ट्री का उपयोग करती है:

एक्स-अक्ष = गैन्ट्री प्रोफ़ाइल/पैनल की लंबाई के साथ चलती है

Y-अक्ष = मशीनिंग हेड चौड़ाई में चलता है

Z-अक्ष = धुरी ऊपर/नीचे चलती है

यह बड़े आकार के पर्दे की दीवार के हिस्सों के लिए एक बड़ा, खुला कार्य क्षेत्र देता है।

4. दो रोटरी कुल्हाड़ियाँ धुरी को झुकाती हैं

X/Y/Z के अलावा, मशीन में है:

ए-अक्ष = एक्स के चारों ओर झुकाव

C-अक्ष = Z के चारों ओर घूमें

(या सिर के डिज़ाइन के आधार पर बी/सी)

तो स्पिंडल भाग को खोले बिना मिश्रित मिटर, कोणीय जल निकासी छेद, 3 डी मुखौटा आकृति और साइड सुविधाओं को काट सकता है।

5. 5-अक्ष एक साथ काटना

सीएनसी नियंत्रक रैखिक + रोटरी अक्षों को एक साथ चलाता है।

उपकरण सतह पर सबसे अच्छे कोण पर रहता है → चिकनी फिनिश, कम बकवास, कोई पुन: फिक्सिंग नहीं।

एक सेटअप में विशिष्ट संचालन:

मिलिंग समाप्त करें

ड्रिलिंग/टैपिंग

ग्रूविंग

मेटर काटना

ब्लेड कटिंग देखी

जटिल पहलुओं के लिए 3डी कंटूर मिलिंग

6. स्वचालित उपकरण बदलना

उपकरण एक पत्रिका (ड्रिल, एंड मिल, नल, आरा ब्लेड) में संग्रहीत होते हैं।

कार्यक्रम के दौरान एटीसी स्वचालित रूप से टूल स्वैप करता है, इसलिए एक पर्दे की दीवार प्रोफ़ाइल को ऑपरेटर के हस्तक्षेप के बिना पूरी तरह से मशीनीकृत किया जा सकता है।

7. इन-प्रोसेस जांच और आउटपुट

जांच/एनकोडर स्थिति और उपकरण की स्थिति की जांच करते हैं।

सीएनसी वास्तविक समय में विचलन की भरपाई करता है।

परिणाम: सटीक छेद, खांचे और जटिल कोणों के साथ एक तैयार पर्दा दीवार मुलियन, ट्रांसॉम, या मुखौटा पैनल - असेंबली के लिए तैयार।

मुख्य अनुप्रयोग क्षेत्र

के लिए विशिष्ट अनुप्रयोगपरदा दीवार के लिए 5-एक्सिस गैन्ट्री मशीनिंग केंद्रशामिल करना:

1. ऊंची इमारत इकाईकृत एल्यूमीनियम पर्दा दीवार फ्रेम
2. छिपा-फ़्रेम और खुला-फ़्रेम ग्लास मुखौटा एक्सट्रूज़न
3. पर्दे की दीवार के कोने के जोड़ और विशेष आकार के मुखौटा प्रोफाइल
4. सनरूम, रोशनदान, और बड़ी एल्यूमीनियम खिड़की और दरवाजे की प्रोफाइल
5. पॉइंट-समर्थित ग्लास पर्दा दीवार एल्यूमीनियम समर्थन ब्रैकेट
6. औद्योगिक एल्यूमीनियम मुखौटा और सजावटी स्टील दीवार प्रोफाइल
7. एयरोस्पेस हल्के एल्यूमीनियम प्रोफाइल (क्रॉस-इंडस्ट्री संगत)

उपयुक्त कच्चे माल: 6063 एल्यूमीनियम मिश्र धातु, खोखले एक्सट्रूज़न, ठोस एल्यूमीनियम, पतली दीवार स्टील, पीवीसी वास्तुशिल्प प्रोफाइल।

अनुप्रयोग परिदृश्य

इकाईकृत पर्दा दीवार उत्पादन

वास्तुशिल्प मुखौटा पैनल

एल्युमिनियम मुलियन्स और ट्रांसॉम्स

जटिल पर्दा दीवार ज्यामिति

ग्लास पर्दा दीवार नाली मशीनिंग

स्टील पर्दा दीवार संरचनात्मक फ्रेम
