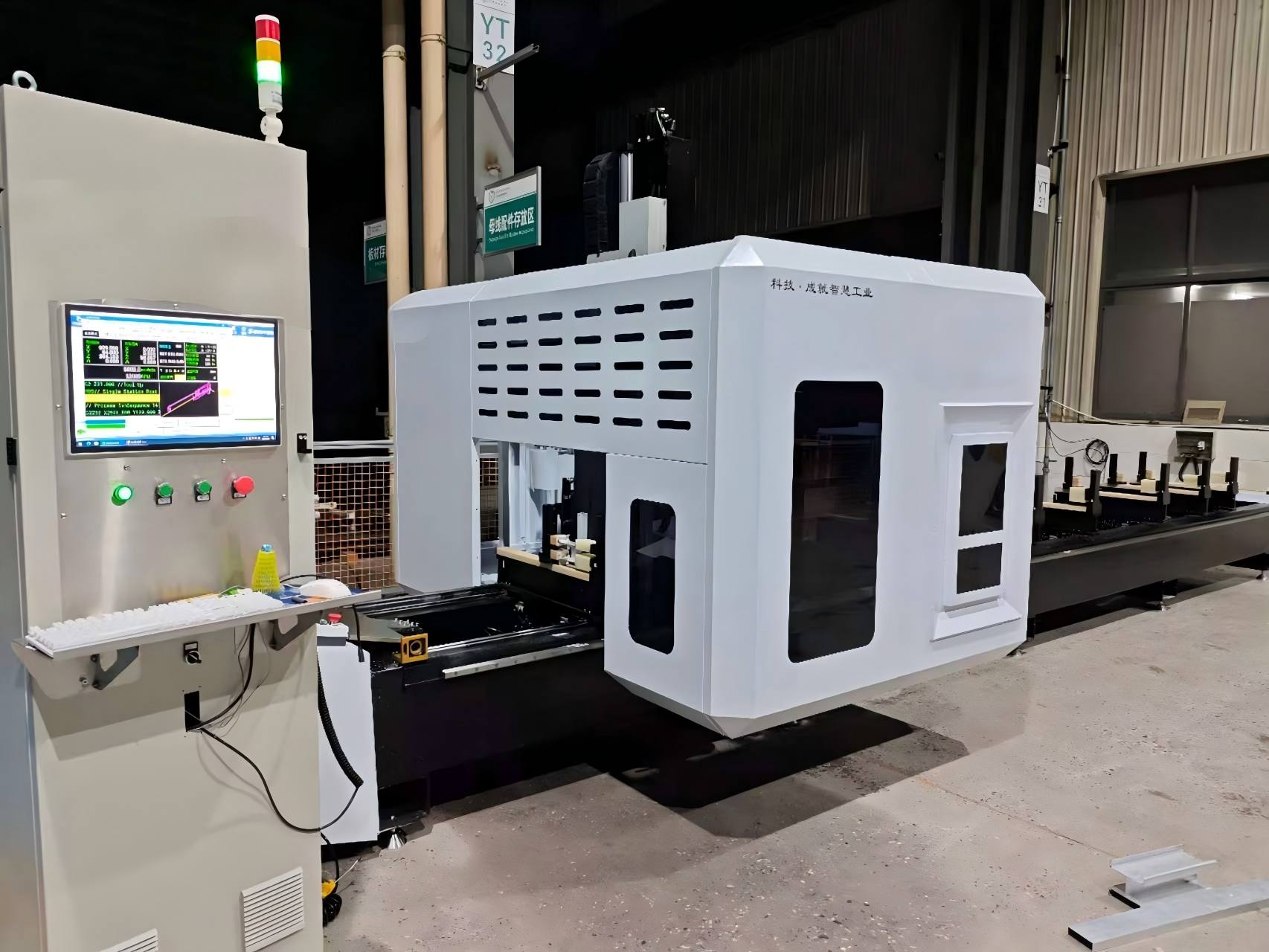

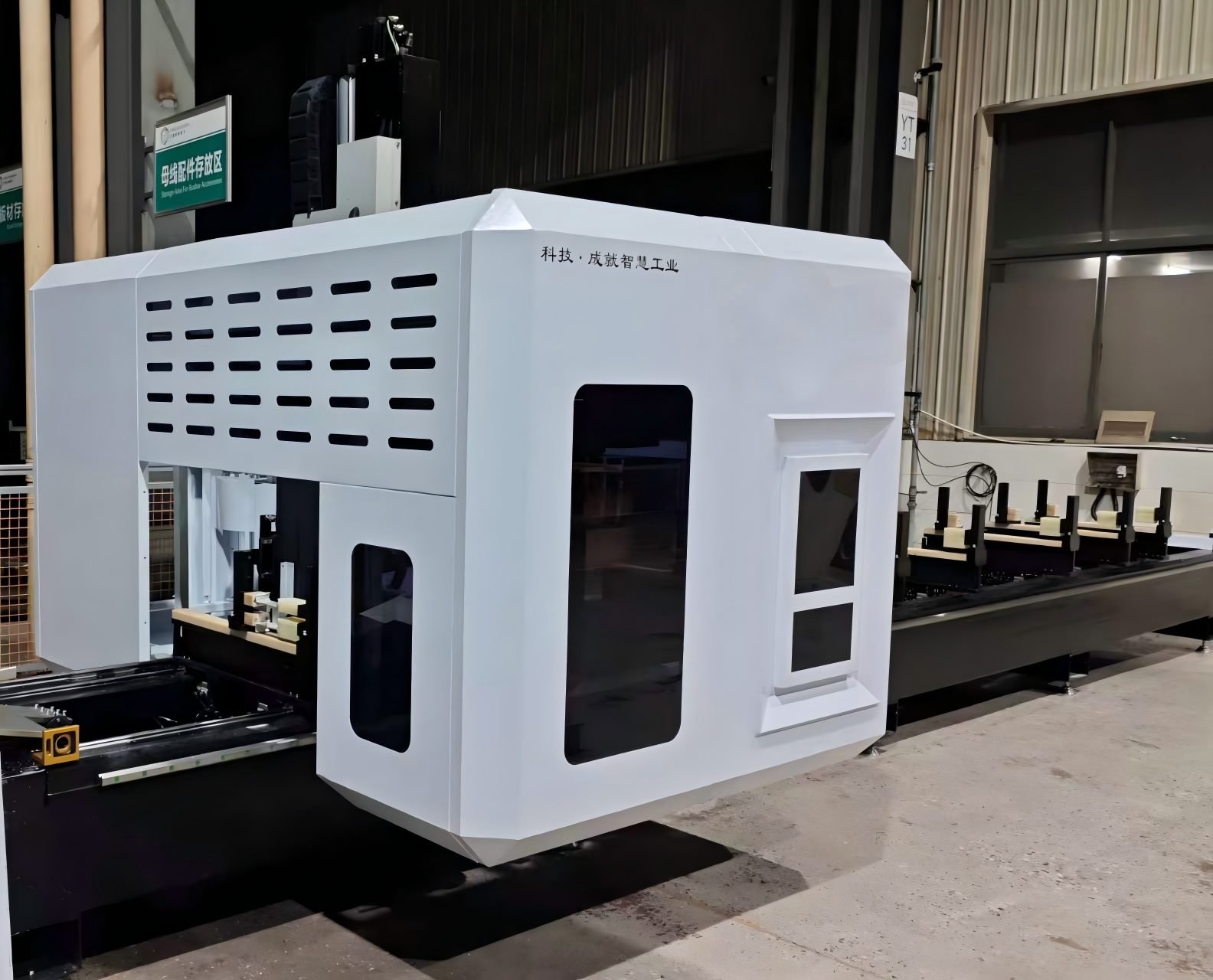

परदा दीवार प्रोफाइल के लिए उच्च-कठोरता 5-अक्ष गैन्ट्री मशीनिंग केंद्र

हमारा उच्च-कठोरता 5-एक्सिस गैन्ट्री मशीनिंग केंद्र वास्तुशिल्प पर्दे की दीवार और मुखौटा उद्योग के उद्देश्य से बनाया गया है। यह ±0.05 मिमी पोजिशनिंग सटीकता के साथ बड़े-प्रारूप वाले एल्यूमीनियम प्रोफाइल, इकाईकृत पर्दा दीवार पैनल और जटिल ज्यामिति की मशीनिंग में उत्कृष्टता प्राप्त करता है। हाई-स्पीड मिलिंग, ड्रिलिंग, टैपिंग और कटिंग के लिए डिज़ाइन किया गया, यह बेहतर सतह की गुणवत्ता सुनिश्चित करते हुए निर्माण दक्षता में काफी सुधार करता है। बिक्री के बाद व्यापक समर्थन के साथ CE प्रमाणित।

प्रमुख विशेषताऐं

• 5-अक्ष एक साथ मशीनिंग - जटिल मुखौटा ज्यामिति और 3डी आकृति के लिए आदर्श।

  हेवी-ड्यूटी गैन्ट्री संरचना - दीर्घकालिक सटीकता के लिए उच्च कठोरता और उत्कृष्ट कंपन भिगोना।

  बड़े प्रारूप मशीनिंग क्षेत्र - बड़े आकार के पर्दा दीवार पैनल, मलियन और ट्रांसॉम का समर्थन करता है।

  हाई-स्पीड स्पिंडल - एल्यूमीनियम और स्टील प्रोफाइल मशीनिंग के लिए अनुकूलित।

  स्वचालित टूल चेंजर (एटीसी) - डाउनटाइम कम करता है और उत्पादकता में सुधार करता है।

  उपयोगकर्ता के अनुकूल सीएनसी प्रणाली - मुख्यधारा सीएडी/सीएएम सॉफ्टवेयर के साथ संगत।

  अनुकूलन योग्य कॉन्फ़िगरेशन - वैश्विक ठेकेदारों के लिए OEM/ODM समाधान उपलब्ध हैं।




तकनीकी निर्देश

यह काम किस प्रकार करता है

The परदा दीवार के लिए 5-एक्सिस गैन्ट्री मशीनिंग केंद्रएक निश्चित वर्कटेबल पर चलती गैन्ट्री के साथ काम करता है। ऑपरेटर एल्यूमीनियम एक्सट्रूज़न को टेबल पर रखता है और वायवीय या हाइड्रोलिक क्लैंपिंग को सक्रिय करता है। एक पूर्व-लिखित जी-कोड प्रोग्राम सीमेंस या ओएसएआई नियंत्रण के माध्यम से लोड किया जाता है। गैन्ट्री एक्स अक्ष के साथ पहली मशीनिंग स्थिति में चलती है, और 5‑अक्ष सिर स्पिंडल को आवश्यक कोण पर पहुंचाता है। आरटीसीपी स्वचालित रूप से रोटरी आंदोलनों के दौरान टूल-लंबाई ऑफसेट के लिए क्षतिपूर्ति करता है, इसलिए टूल टिप प्रोग्राम किए गए पथ का सटीक रूप से पालन करता है। ड्रिलिंग, मिलिंग, टैपिंग और सॉइंग जैसे ऑपरेशन प्रोफाइल को हटाए बिना कई चेहरों पर किए जाते हैं। जब एक मशीनिंग अनुक्रम एक क्षेत्र में समाप्त हो जाता है, तो गैन्ट्री अगले क्षेत्र में चली जाती है, या मशीन पेंडुलम मोड में प्रवेश करती है, जिससे ऑपरेटर को एक तैयार भाग को उतारने और एक नया लोड करने की अनुमति मिलती है, जबकि मशीनिंग आसन्न स्थिरता पर जारी रहती है। चिप्स को एक एकीकृत कन्वेयर द्वारा हटा दिया जाता है।

मुख्य अनुप्रयोग क्षेत्र

के लिए विशिष्ट अनुप्रयोगपरदा दीवार के लिए 5-एक्सिस गैन्ट्री मशीनिंग केंद्रशामिल करना:

1. ऊंची इमारत इकाईकृत एल्यूमीनियम पर्दा दीवार फ्रेम
2. छिपा-फ़्रेम और खुला-फ़्रेम ग्लास मुखौटा एक्सट्रूज़न
3. पर्दे की दीवार के कोने के जोड़ और विशेष आकार के मुखौटा प्रोफाइल
4. सनरूम, रोशनदान, और बड़ी एल्यूमीनियम खिड़की और दरवाजे की प्रोफाइल
5. पॉइंट-समर्थित ग्लास पर्दा दीवार एल्यूमीनियम समर्थन ब्रैकेट
6. औद्योगिक एल्यूमीनियम मुखौटा और सजावटी स्टील दीवार प्रोफाइल
7. एयरोस्पेस हल्के एल्यूमीनियम प्रोफाइल (क्रॉस-इंडस्ट्री संगत)

उपयुक्त कच्चे माल: 6063 एल्यूमीनियम मिश्र धातु, खोखले एक्सट्रूज़न, ठोस एल्यूमीनियम, पतली दीवार स्टील, पीवीसी वास्तुशिल्प प्रोफाइल।

अक्सर पूछे जाने वाले प्रश्नों

1. यह मशीन किन सामग्रियों को संसाधित कर सकती है?

यह एल्यूमीनियम पर्दे की दीवार प्रोफाइल के लिए अनुकूलित है और स्टील और मिश्रित मुखौटा सामग्री का भी समर्थन करता है।

2. क्या यह मशीन इकाईकृत पर्दे वाली दीवारों के लिए उपयुक्त है?

हाँ। बड़ी गैन्ट्री अवधि और 5-अक्ष क्षमता इसे इकाईकृत और मॉड्यूलर मुखौटा प्रणालियों के लिए आदर्श बनाती है।

3. क्या मशीनिंग क्षेत्र को अनुकूलित किया जा सकता है?

बिल्कुल। एक्स / वाई / जेड यात्रा और गैन्ट्री चौड़ाई को परियोजना आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

4. कौन सी नियंत्रण प्रणालियाँ समर्थित हैं?

मानक विकल्पों में सीमेंस, फैनुक और ओएसएआई शामिल हैं, जो सभी मुख्यधारा सीएडी/सीएएम सॉफ्टवेयर के साथ संगत हैं।

5. क्या मशीन स्वचालित उत्पादन लाइनों का समर्थन करती है?

हाँ। इसे निरंतर उत्पादन के लिए स्वचालित लोडिंग और अनलोडिंग सिस्टम के साथ एकीकृत किया जा सकता है।
