पर्दे की दीवार के घटकों के लिए उच्च परिशुद्धता 5-एक्सिस गैन्ट्री मशीनिंग केंद्र

उत्पाद सारांश

परदा दीवार प्रणालियों के लिए हमारा उच्च-कठोरता 5-अक्ष गैन्ट्री मशीनिंग केंद्र जटिल वास्तुशिल्प डिजाइनों को सटीक मुखौटा घटकों में बदलने के लिए इंजीनियर किया गया है। ए/सी-अक्ष रोटरी मिलिंग के साथ सीएडी/सीएएम प्रोग्रामिंग को एकीकृत करके, मशीन एक ही सेटअप में बड़े प्रारूप वाले एल्यूमीनियम प्रोफाइल, यूनिटाइज्ड पैनल और स्टील पर्दे की दीवार फ्रेम को संसाधित करती है। इसकी हेवी-ड्यूटी गैन्ट्री संरचना दीर्घकालिक स्थिरता और ±0.05 मिमी पोजिशनिंग सटीकता सुनिश्चित करती है, जबकि स्वचालित टूल चेंजर (एटीसी) निरंतर मिलिंग, ड्रिलिंग, टैपिंग और कटिंग को सक्षम बनाता है। आधुनिक मुखौटा निर्माण के लिए डिज़ाइन किया गया, यह दोहराव वाली क्लैम्पिंग को समाप्त करता है, श्रम लागत को कम करता है, और जटिल ज्यामिति के लिए बेहतर सतह गुणवत्ता प्रदान करता है।

प्रमुख विशेषताऐं

•


  जटिल मुखौटा ज्यामिति और 3डी आकृति के लिए 5-अक्ष एक साथ मशीनिंग

  उच्च कठोरता और कंपन डंपिंग के लिए हेवी-ड्यूटी गैन्ट्री संरचना

  बड़े आकार के पर्दा दीवार पैनलों का समर्थन करने वाला बड़ा प्रारूप मशीनिंग क्षेत्र

  एल्यूमीनियम और स्टील प्रोफाइल के लिए अनुकूलित हाई-स्पीड इलेक्ट्रो-स्पिंडल

  निरंतर मशीनिंग के लिए स्वचालित उपकरण परिवर्तक (एटीसी)।

  उन्नत सीएनसी नियंत्रण प्रणाली मुख्यधारा सीएडी/सीएएम सॉफ्टवेयर के साथ संगत है

  इकाईकृत और मॉड्यूलर पर्दा दीवार उत्पादन के लिए अनुकूलन योग्य विन्यास

  वैश्विक बिक्री-पश्चात समर्थन के साथ CE प्रमाणित




तकनीकी निर्देश

यह काम किस प्रकार करता है

. सीएडी/सीएएम प्रोग्रामिंग

वास्तुशिल्प पर्दे की दीवार के डिजाइन सीएडी सॉफ्टवेयर में बनाए जाते हैं और सीएएम के माध्यम से सीएनसी टूलपाथ में परिवर्तित किए जाते हैं। सिस्टम जटिल मुखौटा ज्यामिति के लिए इष्टतम काटने के कोण, उपकरण प्रक्षेपवक्र और मशीनिंग अनुक्रम की गणना करता है।

2. वर्कपीस क्लैम्पिंग

लंबी एल्यूमीनियम या स्टील की पर्दा दीवार प्रोफाइल, साथ ही बड़े आकार के मुखौटा पैनल, अनुकूली वायवीय क्लैंप का उपयोग करके सीएनसी-नियंत्रित वर्कटेबल पर सुरक्षित रूप से तय किए जाते हैं जो मशीनिंग क्षेत्रों से बचते हैं और विरूपण को रोकते हैं।

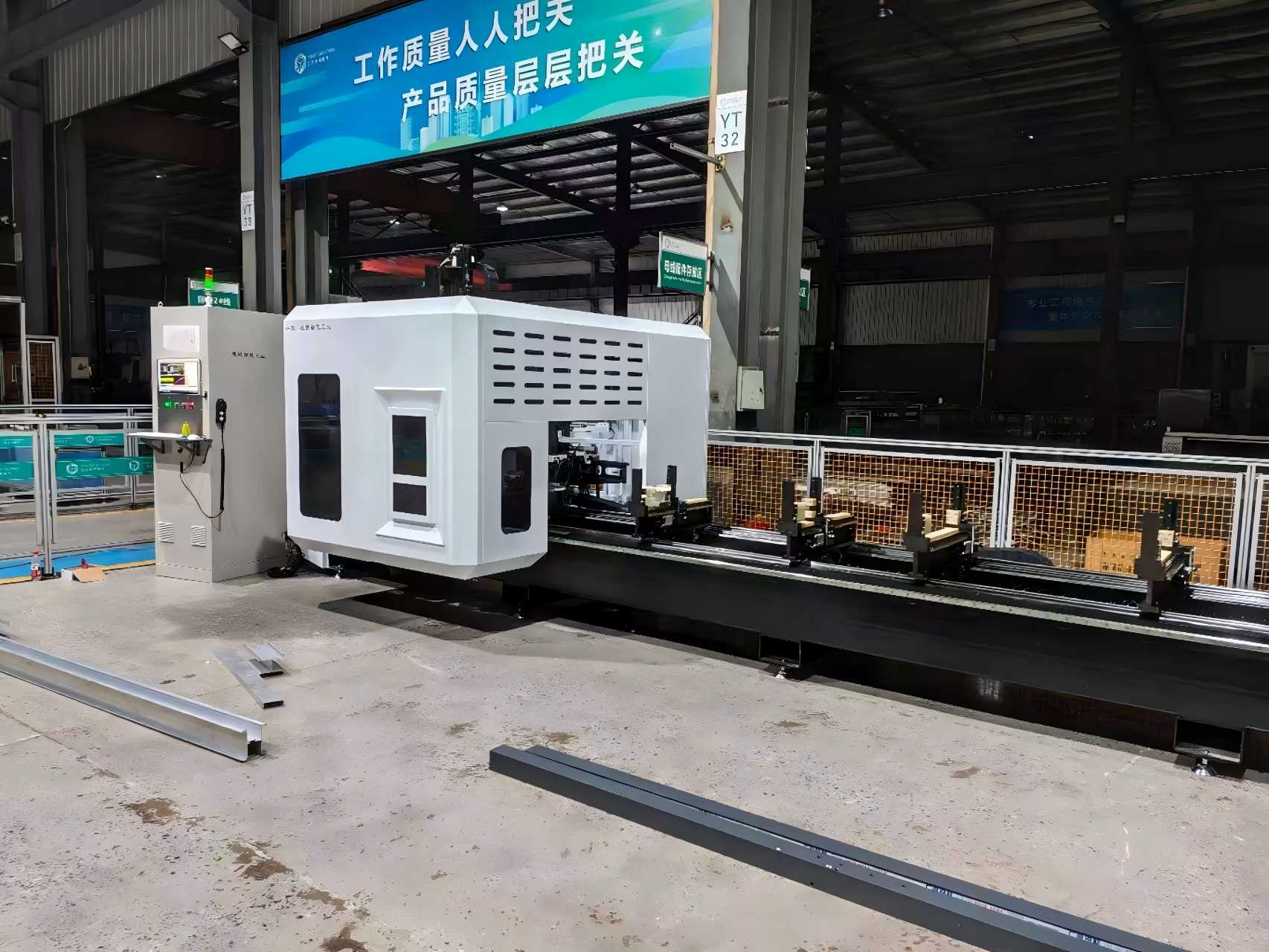

3. गैन्ट्री मूवमेंट (एक्स/वाई/जेड एक्सिस)

ब्रिज-प्रकार की गैन्ट्री एक्स-अक्ष (लंबाई) के साथ चलती है, जबकि मशीनिंग हेड वाई-अक्ष (चौड़ाई) और जेड-अक्ष (ऊंचाई) के पार जाती है। यह बड़े प्रारूप वाली यात्रा रेंज पूर्ण आकार की पर्दा दीवार घटकों की निर्बाध मशीनिंग का समर्थन करती है।

4. 5-अक्ष एक साथ मशीनिंग (ए/सी अक्ष)

रैखिक गति के अलावा, स्पिंडल हेड ए-अक्ष के माध्यम से झुकता है और सी-अक्ष के माध्यम से घूमता है, जिससे कंपाउंड-एंगल मिलिंग, ड्रेनेज ग्रूव मशीनिंग और वर्कपीस को अनक्लैंप किए बिना 3 डी समोच्च कटिंग की अनुमति मिलती है।

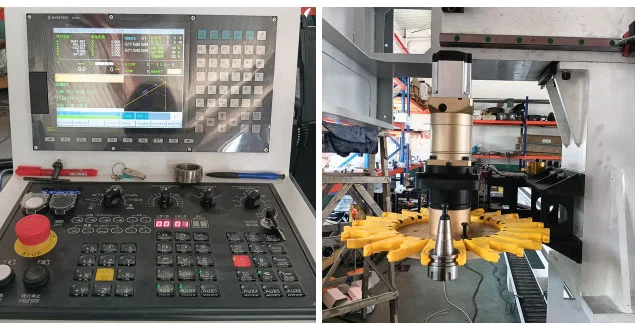

5. स्वचालित उपकरण बदलना (एटीसी)

उपकरण पत्रिका में ड्रिल, एंड मिल, नल और आरा ब्लेड संग्रहीत किए जाते हैं। एटीसी चक्र के दौरान स्वचालित रूप से उपकरणों की अदला-बदली करता है, जिससे एक ऑपरेशन में पर्दे की दीवार के मलियन, ट्रांसॉम और पैनल की पूरी मशीनिंग सक्षम हो जाती है।

6. परिशुद्धता आउटपुट

इन-प्रोसेस माप और वास्तविक समय मुआवजा आयामी सटीकता सुनिश्चित करते हैं। तैयार पर्दे की दीवार के घटक साफ किनारों, सटीक छेद स्थिति और जटिल 3डी प्रोफाइल के साथ असेंबली के लिए तैयार हैं।

प्रक्रिया प्रवाह:

सीएडी मॉडल → सीएएम टूलपाथ → क्लैंपिंग → एक्स/वाई/जेड गैन्ट्री मोशन → ए/सी एक्सिस टिल्टिंग → मिलिंग/ड्रिलिंग/टैपिंग → तैयार परदा दीवार घटक

मुख्य अनुप्रयोग क्षेत्र

के लिए विशिष्ट अनुप्रयोगपरदा दीवार के लिए 5-एक्सिस गैन्ट्री मशीनिंग केंद्रशामिल करना:

1. ऊंची इमारत इकाईकृत एल्यूमीनियम पर्दा दीवार फ्रेम
2. छिपा-फ़्रेम और खुला-फ़्रेम ग्लास मुखौटा एक्सट्रूज़न
3. पर्दे की दीवार के कोने के जोड़ और विशेष आकार के मुखौटा प्रोफाइल
4. सनरूम, रोशनदान, और बड़ी एल्यूमीनियम खिड़की और दरवाजे की प्रोफाइल
5. पॉइंट-समर्थित ग्लास पर्दा दीवार एल्यूमीनियम समर्थन ब्रैकेट
6. औद्योगिक एल्यूमीनियम मुखौटा और सजावटी स्टील दीवार प्रोफाइल
7. एयरोस्पेस हल्के एल्यूमीनियम प्रोफाइल (क्रॉस-इंडस्ट्री संगत)

उपयुक्त कच्चे माल: 6063 एल्यूमीनियम मिश्र धातु, खोखले एक्सट्रूज़न, ठोस एल्यूमीनियम, पतली दीवार स्टील, पीवीसी वास्तुशिल्प प्रोफाइल।

अक्सर पूछे जाने वाले प्रश्नों

1. यह मशीन किन सामग्रियों को संसाधित कर सकती है?

यह एल्यूमीनियम पर्दे की दीवार प्रोफाइल के लिए अनुकूलित है और स्टील और मिश्रित मुखौटा सामग्री का भी समर्थन करता है।

2. क्या यह मशीन इकाईकृत पर्दे वाली दीवारों के लिए उपयुक्त है?

हाँ। बड़ी गैन्ट्री अवधि और 5-अक्ष क्षमता इसे इकाईकृत और मॉड्यूलर मुखौटा प्रणालियों के लिए आदर्श बनाती है।

3. क्या मशीनिंग क्षेत्र को अनुकूलित किया जा सकता है?

हाँ। एक्स / वाई / जेड यात्रा और गैन्ट्री चौड़ाई को परियोजना आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

4. कौन सी नियंत्रण प्रणालियाँ समर्थित हैं?

मानक विकल्पों में सीमेंस, फैनुक और ओएसएआई शामिल हैं, जो सभी मुख्यधारा सीएडी/सीएएम सॉफ्टवेयर के साथ संगत हैं।

5. क्या मशीन स्वचालित उत्पादन लाइनों का समर्थन करती है?

हाँ। इसे निरंतर उत्पादन के लिए स्वचालित लोडिंग और अनलोडिंग सिस्टम के साथ एकीकृत किया जा सकता है।

इस मशीन को क्यों चुनें?

एकल-सेटअप दक्षता - कोई बार-बार क्लैंपिंग नहीं, कम कोण त्रुटियां

वास्तुकला मानकों के लिए परिशुद्धता - दृश्यमान मुखौटा सतहों के लिए ±0.05 मिमी सटीकता

स्केलेबल उत्पादन - छोटे-बैच अनुकूलन और बड़े पैमाने पर उत्पादन दोनों के लिए उपयुक्त

वैश्विक अनुपालन - अंतरराष्ट्रीय परियोजनाओं के लिए सीई प्रमाणित और इंजीनियर
