पूरी तरह से स्वचालित हेवी ड्यूटी कर्टेन वॉल नॉचिंग सॉ

सिंहावलोकन

उत्पाद अवलोकन

हेवी ड्यूटी कर्टेन वॉल नॉचिंग सॉ एक मजबूत, औद्योगिक-ग्रेड कटिंग मशीन है जिसे एल्यूमीनियम और यूपीवीसी कर्टेन वॉल प्रोफाइल की उच्च-परिशुद्धता नॉचिंग के लिए बनाया गया है। निर्माण वातावरण की मांग के लिए डिज़ाइन किया गया, यह दोहराने योग्य सटीकता, साफ कटौती और दीर्घकालिक परिचालन विश्वसनीयता प्रदान करने के लिए उन्नत सीएनसी नियंत्रण के साथ एक कठोर संरचनात्मक फ्रेम को जोड़ता है।

जटिल मुलियन और ट्रांसॉम कॉन्फ़िगरेशन को संभालने के लिए इंजीनियर की गई, यह मशीन वाणिज्यिक पहलुओं, स्टोरफ्रंट सिस्टम और वास्तुशिल्प एल्यूमीनियम संरचनाओं के लिए नॉचिंग प्रक्रिया को सुव्यवस्थित करती है - लगातार, गड़गड़ाहट मुक्त परिणामों को बनाए रखते हुए मैन्युअल श्रम को काफी कम करती है।

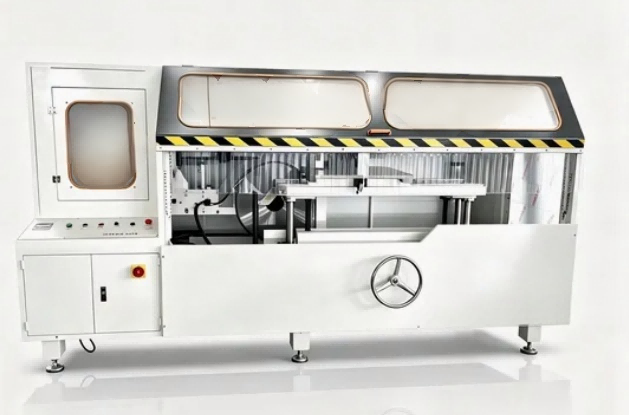

हैवी ड्यूटी कर्टेन वॉल नॉचिंग सॉ



प्रमुख विशेषताऐं

1. सीएनसी सर्वो परिशुद्धता

प्रोग्रामयोग्य नियंत्रक के साथ उच्च-प्रतिक्रिया सर्वो ड्राइव सिस्टम ±0.1 मिमी की स्थिति सटीकता सुनिश्चित करता है। प्रोफाइल प्रकारों के बीच तेजी से बदलाव के लिए ऑपरेटर मल्टीपल नॉच प्रोग्राम को स्टोर और रिकॉल कर सकते हैं।

2. हेवी-ड्यूटी कठोर फ्रेम

तनाव-राहत उपचार के साथ मोटी दीवार वाले स्टील से निर्मित, मशीन बॉडी निरंतर उच्च गति संचालन के दौरान भी कंपन का प्रतिरोध करती है - शिफ्ट के बाद गुणवत्ता में बदलाव की गारंटी देती है।

3. वायवीय क्लैम्पिंग प्रणाली

दोहरे-क्रिया वाले वायवीय सिलेंडर एनोडाइज्ड या पाउडर-लेपित प्रोफाइल के लिए सुरक्षित, सतह-सुरक्षित क्लैंपिंग प्रदान करते हैं। त्वरित-रिलीज़ फ़ंक्शन वर्कपीस के बीच चक्र समय को कम करता है।

4. मल्टी-एंगल नॉचिंग

0° से 90° तक समायोज्य कटिंग कोण विविध पर्दा दीवार ज्यामिति को समायोजित करते हैं। दोहराए जाने योग्य सेटअप के लिए कोण समायोजन को डिजिटल रीडआउट या सीएनसी इंटरफ़ेस के माध्यम से प्रबंधित किया जाता है।

5. एकीकृत चिप निष्कर्षण

अंतर्निर्मित धूल और चिप संग्रह पोर्ट मानक औद्योगिक निष्कर्षण प्रणालियों से जुड़ता है, जिससे कार्य क्षेत्र साफ रहता है और ब्लेड सेवा जीवन का विस्तार होता है।

6. सहज ज्ञान युक्त एचएमआई

बहु-भाषा समर्थन (अंग्रेजी, स्पेनिश, रूसी, अरबी) के साथ टचस्क्रीन मानव-मशीन इंटरफ़ेस। विज़ुअल प्रोग्रामिंग ऑपरेटरों को विशेष प्रशिक्षण के बिना नॉच आयामों को इनपुट करने में सक्षम बनाता है।

यह काम किस प्रकार करता है

1. ऑपरेटर एल्यूमीनियम प्रोफ़ाइल को वर्कटेबल पर रखता है और वायवीय क्लैंप को सक्रिय करता है, जो वर्कपीस को ऊर्ध्वाधर और क्षैतिज दोनों दिशाओं से सुरक्षित करता है।

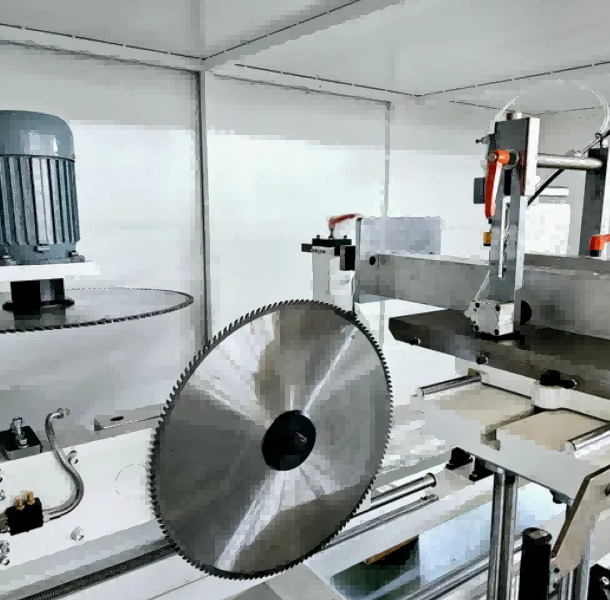

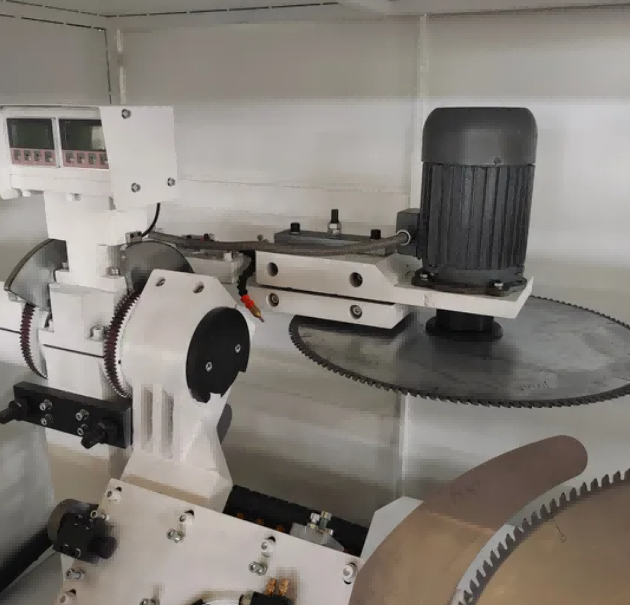

2. वांछित कटिंग कोण को चुंबकीय स्केल डिजिटल डिस्प्ले का उपयोग करके सेट किया जाता है, और दोहरे आरा ब्लेड को तदनुसार ±45° रेंज के भीतर स्थित किया जाता है।
3. हाइड्रो-वायवीय फ़ीड प्रणाली एक नियंत्रित दर (0-3 मीटर/मिनट) पर कताई ब्लेडों को प्रोफ़ाइल में आगे बढ़ाती है, एक ही पास में पायदान, खांचे या मिश्रित कोण काटती है।
4. सीएनसी प्रणाली सीएडी ग्राफिक आयात और ग्राफिक प्रोग्रामिंग का समर्थन करती है, जिससे ऑपरेटरों को डिज़ाइन फ़ाइलों से सीधे पायदान पैटर्न, छेद स्थिति और स्लॉट आयामों को परिभाषित करने की अनुमति मिलती है।
5. तीन-अक्ष पूर्ण सर्वो मोटर कॉन्फ़िगरेशन (रैक और पिनियन और बॉल स्क्रू द्वारा संचालित एक्स, वाई, जेड अक्ष) एक क्लैंपिंग में ड्रिलिंग, मिलिंग खांचे, गोल छेद, विशेष आकार के छेद, कुंजी छेद और काउंटरसिंक के लिए वास्तविक तीन-अक्ष लिंकेज को सक्षम बनाता है।
6. एक वैकल्पिक तीन-तरफा फ्लिप वर्कटेबल जटिल एल्यूमीनियम एक्सट्रूज़न के लिए प्रसंस्करण दक्षता में सुधार करते हुए, प्रोफाइल को बिना किसी स्थान परिवर्तन के तीन चेहरों पर मशीनीकृत करने की अनुमति देता है।
7. काटने का चक्र पूरा होने के बाद, ब्लेड पीछे हट जाते हैं, क्लैंप निकल जाते हैं और मशीनीकृत प्रोफ़ाइल हटा दी जाती है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: यह मशीन किस प्रकार की प्रोफाइल प्रोसेस कर सकती है?

उत्तर: यह मुख्य रूप से एल्यूमीनियम पर्दे की दीवार प्रोफाइल के लिए डिज़ाइन किया गया है, लेकिन उपयुक्त ब्लेड के साथ यूपीवीसी और पतली दीवार वाले स्टील एक्सट्रूज़न को भी संभालता है।

प्रश्न: क्या प्रशिक्षण शामिल है?

उत्तर: हाँ. हम आपके ऑपरेटरों के लिए ऑपरेशन मैनुअल, निर्देशात्मक वीडियो और दूरस्थ वीडियो प्रशिक्षण प्रदान करते हैं। अनुरोध पर ऑन-साइट प्रशिक्षण उपलब्ध है।

प्रश्न: वारंटी अवधि क्या है?

उत्तर: शिपमेंट की तारीख से [12] महीने। लागत मूल्य पर आजीवन तकनीकी सहायता और स्पेयर पार्ट्स की आपूर्ति।

प्रश्न: क्या मशीन को स्वचालित उत्पादन लाइन में एकीकृत किया जा सकता है?

उत्तर: हाँ. अपस्ट्रीम/डाउनस्ट्रीम उपकरण के साथ एकीकरण के लिए वैकल्पिक स्वचालित फीडिंग और अनलोडिंग सिस्टम उपलब्ध हैं।

प्रश्न: मैं सही आरा ब्लेड कैसे चुनूं?

उत्तर: हम आपकी विशिष्ट प्रोफ़ाइल सामग्री और दीवार की मोटाई के आधार पर अनुशंसित ब्लेड की आपूर्ति करते हैं। प्रतिस्थापन ब्लेड हमारे पार्ट्स विभाग से उपलब्ध हैं।
