परदा दीवार के लिए 5-एक्सिस गैन्ट्री मशीनिंग केंद्र

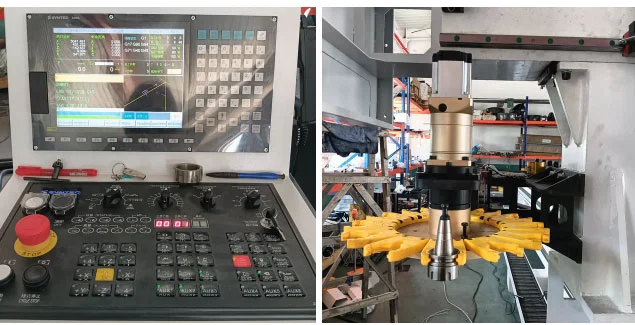

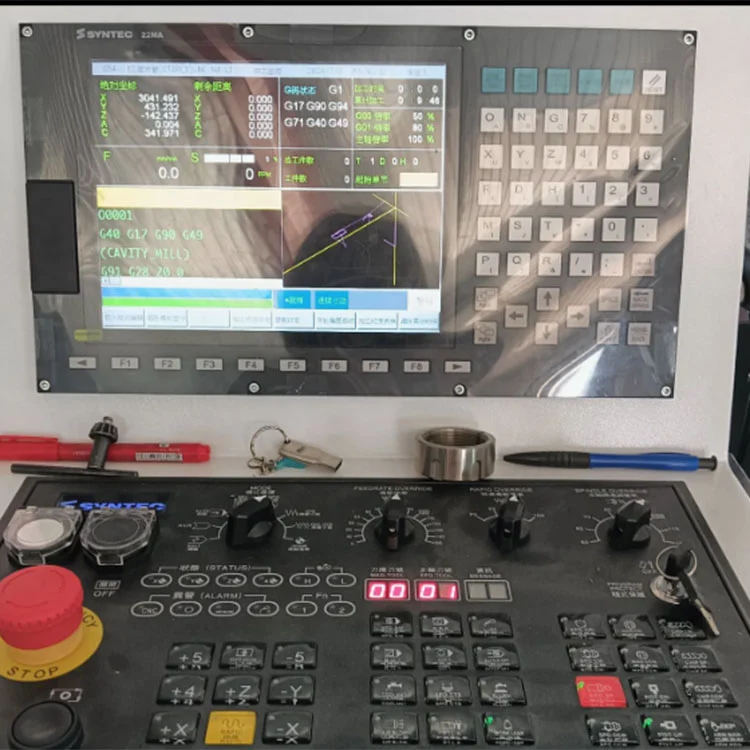

एलबीएल मशीन द्वारा अपने जिनान, चीन कारखाने में निर्मित - 1996 से परिचालन में -परदा दीवार के लिए 5-एक्सिस गैन्ट्री मशीनिंग केंद्रCE और ISO 9001 प्रमाणन रखता है और OEM/ODM समर्थन के साथ फ़ैक्टरी-डायरेक्ट आपूर्ति की जाती है। यह चलती-फिरती गैन्ट्री 5-अक्ष सीएनसी केंद्र एक ही क्लैंपिंग में लंबी एल्यूमीनियम पर्दे-दीवार प्रोफाइल को संसाधित करती है, कई चेहरों पर मिलिंग, ड्रिलिंग, सॉइंग और टैपिंग करती है। एक उच्च गति एचएसडी स्पिंडल (12 किलोवाट या 15 किलोवाट, 18000 आरपीएम तक) और एक 12-टूल पत्रिका और एक समर्पित आरा-ब्लेड स्टेशन (अधिकतम 400 मिमी) स्वचालित उपकरण परिवर्तन सक्षम करते हैं। सीमेंस 828डी या ओएसएआई 5-अक्ष नियंत्रण आरटीसीपी, पेंडुलम मशीनिंग और स्वचालित उपकरण माप प्रदान करता है। मानक X-अक्ष यात्रा 6500 मिमी है, जिसे 9400 मिमी तक बढ़ाया जा सकता है।

प्रमुख विशेषताऐं

• 5-अक्ष एक साथ मशीनिंग:टूल टिप को पथ पर सटीक रखने के लिए X, Y, Z, A और C अक्ष RTCP के तहत एक साथ काम करते हैं। एक सेटअप पांच चेहरों और प्रोफ़ाइल के अंत तक पहुंचता है, जिससे रीफ़िक्स्चरिंग समाप्त हो जाती है।
• लंबी प्रोफ़ाइल क्षमता:X-अक्ष मानक के रूप में 6500 मिमी तक यात्रा करता है (7000 मिमी या 9400 मिमी वैकल्पिक) पुनर्स्थापन के बिना पूर्ण लंबाई पर्दा-दीवार एक्सट्रूज़न को संभालता है।

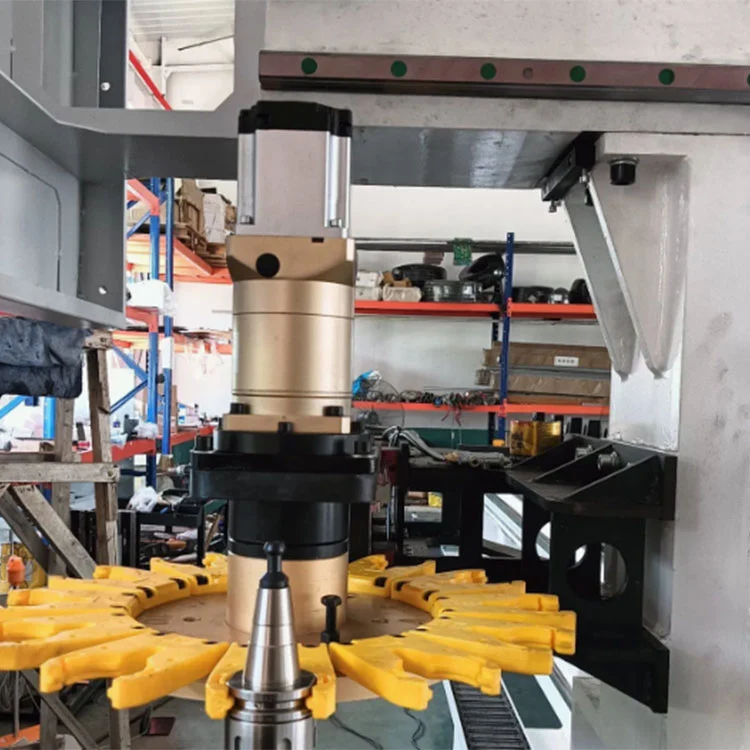

• एकीकृत काटने का कार्य और मिलिंग:12 स्थितियों वाली एक टूल पत्रिका और एक आसन्न आरा-ब्लेड स्टेशन (Φ400 मिमी) एक प्रोग्राम के भीतर लंबाई में कटौती और नॉचिंग के लिए एंड मिल्स, ड्रिल, टैप और एक गोलाकार आरी के बीच स्वचालित रूप से स्विच करता है।
• एचएसडी धुरी:12kW या 15kW एयर-कूल्ड मोटर 0 से 18000rpm तक की गति प्रदान करती है, जो एल्यूमीनियम मिश्र धातु और पतली दीवार वाले स्टील प्रोफाइल के लिए उपयुक्त है।
• परिशुद्धता और दोहराव:रैखिक गाइड और सर्वो-संचालित बॉल स्क्रू ±0.01 मिमी स्थिति और ±0.005 मिमी दोहराव देते हैं, जो इकाईकृत पर्दे की दीवारों में आवश्यक तंग संयुक्त सहनशीलता को पूरा करते हैं।
• पेंडुलम ऑपरेशन:नियंत्रण पेंडुलम मोड का समर्थन करता है - एक वर्कपीस की मशीनिंग करता है जबकि ऑपरेटर दूसरे को एक अलग फिक्सचर ज़ोन पर लोड करता है, जिससे निष्क्रिय समय कम हो जाता है।

तकनीकी निर्देश

यह काम किस प्रकार करता है

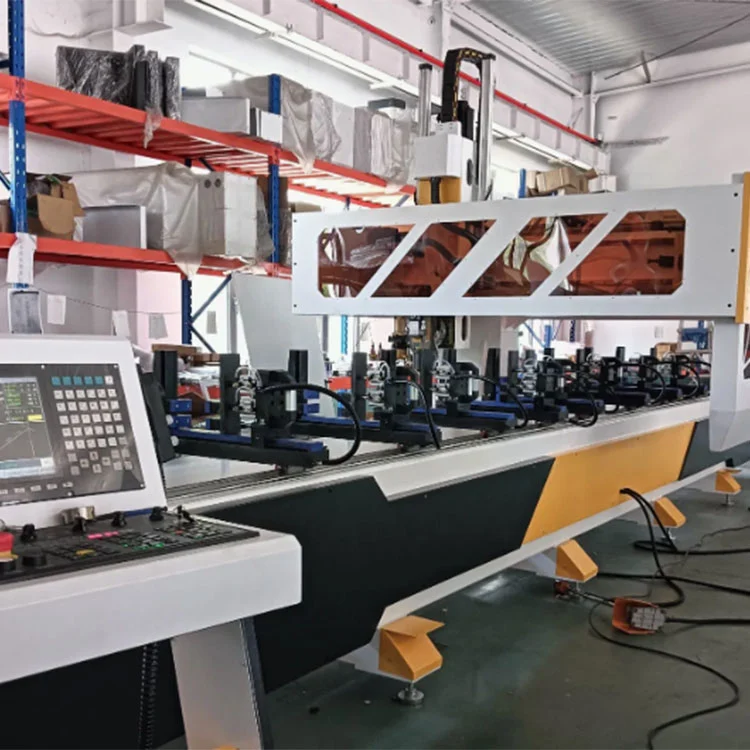

The परदा दीवार के लिए 5-एक्सिस गैन्ट्री मशीनिंग केंद्रएक निश्चित वर्कटेबल पर चलती गैन्ट्री के साथ काम करता है। ऑपरेटर एल्यूमीनियम एक्सट्रूज़न को टेबल पर रखता है और वायवीय या हाइड्रोलिक क्लैंपिंग को सक्रिय करता है। एक पूर्व-लिखित जी-कोड प्रोग्राम सीमेंस या ओएसएआई नियंत्रण के माध्यम से लोड किया जाता है। गैन्ट्री एक्स अक्ष के साथ पहली मशीनिंग स्थिति में चलती है, और 5‑अक्ष सिर स्पिंडल को आवश्यक कोण पर पहुंचाता है। आरटीसीपी स्वचालित रूप से रोटरी आंदोलनों के दौरान टूल-लंबाई ऑफसेट के लिए क्षतिपूर्ति करता है, इसलिए टूल टिप प्रोग्राम किए गए पथ का सटीक रूप से पालन करता है। ड्रिलिंग, मिलिंग, टैपिंग और सॉइंग जैसे ऑपरेशन प्रोफाइल को हटाए बिना कई चेहरों पर किए जाते हैं। जब एक मशीनिंग अनुक्रम एक क्षेत्र में समाप्त होता है, तो गैन्ट्री अगले क्षेत्र में चली जाती है, या मशीन पेंडुलम मोड में प्रवेश करती है, जिससे ऑपरेटर को एक तैयार भाग को उतारने और एक नया लोड करने की अनुमति मिलती है, जबकि मशीनिंग आसन्न स्थिरता पर जारी रहती है। चिप्स को एक एकीकृत कन्वेयर द्वारा हटा दिया जाता है।

मुख्य अनुप्रयोग क्षेत्र

के लिए विशिष्ट अनुप्रयोगपरदा दीवार के लिए 5-एक्सिस गैन्ट्री मशीनिंग केंद्रशामिल करना:

1. ऊंची इमारत इकाईकृत एल्यूमीनियम पर्दा दीवार फ्रेम
2. छिपा-फ़्रेम और खुला-फ़्रेम ग्लास मुखौटा एक्सट्रूज़न
3. पर्दे की दीवार के कोने के जोड़ और विशेष आकार के मुखौटा प्रोफाइल
4. सनरूम, रोशनदान, और बड़ी एल्यूमीनियम खिड़की और दरवाजे की प्रोफाइल
5. पॉइंट-समर्थित ग्लास पर्दा दीवार एल्यूमीनियम समर्थन ब्रैकेट
6. औद्योगिक एल्यूमीनियम मुखौटा और सजावटी स्टील दीवार प्रोफाइल
7. एयरोस्पेस हल्के एल्यूमीनियम प्रोफाइल (क्रॉस-इंडस्ट्री संगत)

उपयुक्त कच्चे माल: 6063 एल्यूमीनियम मिश्र धातु, खोखले एक्सट्रूज़न, ठोस एल्यूमीनियम, पतली दीवार स्टील, पीवीसी वास्तुशिल्प प्रोफाइल।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: अपनी मशीन का उपयोग कैसे करें?

उत्तर: प्रत्येक मशीन शिपिंग से पहले फ़ैक्टरी परीक्षण और समायोजन से गुजरती है। एक व्यापक वीडियो मैनुअल और लिखित दस्तावेज उपलब्ध कराए गए हैं। सेटअप प्रश्नों और समस्या निवारण के लिए दूरस्थ सहायता भी उपलब्ध है।

प्रश्न: डिलीवरी का समय क्या है?

उत्तर: जमा भुगतान प्राप्त होने के बाद उत्पादन में आम तौर पर 15-25 कार्य दिवस लगते हैं।

प्रश्न: भुगतान की शर्तें क्या हैं?

उत्तर: ऑर्डर पुष्टिकरण पर टी/टी 30% जमा, शेष 70% शिपमेंट से पहले देय होगा।

प्रश्न: क्या आप फैक्टरी या ट्रेडिंग कंपनी हैं?

ए: एलबीएल मशीन चीन के जिनान में अपनी उत्पादन सुविधा के साथ एक निर्माता है। हम वन-स्टॉप सेवा के लिए पूरक दरवाजे और खिड़की उपकरण भी प्रदान करते हैं।

प्रश्न: आपकी कार्यशाला में आपकी क्षमता कैसी है?

उत्तर: हमारी वार्षिक उत्पादन क्षमता मशीनरी के 800 टुकड़ों से अधिक है।
