5-एक्सिस सीएनसी विंडो और डोर प्रोफाइल कटिंग सॉ

हमारे 5-एक्सिस सीएनसी कंपाउंड मेटर सॉ के साथ अपने उत्पादन को अपग्रेड करें। पूर्ण सर्वो स्वचालन और ±0.1 मिमी परिशुद्धता की विशेषता के साथ, यह एल्यूमीनियम, यूपीवीसी और मिश्रित प्रोफाइल के लिए जटिल कोणों को आसानी से संभालता है। पर्दे की दीवार और खिड़की के निर्माण के लिए दक्षता को अधिकतम करें और गुणवत्ता में कटौती करें।

जांच भेजें

उत्पाद वर्णन

खिड़की और दरवाजे प्रसंस्करण मशीनरी में लगभग 30 वर्षों के कारखाने के अनुभव के साथ चीन स्थित एक विशेष निर्माता, लेबुलंग मशीन द्वारा निर्मित, यह 5-अक्ष सीएनसी कंपाउंड मेटर आरा कैबिनेट फ्रेम, पर्दे की दीवार के अग्रभाग और वास्तुशिल्प एक्सट्रूज़न में उपयोग किए जाने वाले एल्यूमीनियम प्रोफाइल को काटने के लिए डिज़ाइन किया गया है। मशीन क्षैतिज मेटर कोणों को 22.5° से बाहर की ओर से 135° अंदर की ओर और ऊर्ध्वाधर बेवल कोणों को 45° से 90° तक कवर करती है, जिससे एक ही ऑपरेशन में मिश्रित कोण में कटौती की अनुमति मिलती है।

यह 5-एक्सिस सीएनसी कंपाउंड मेटर सॉ प्रोफ़ाइल निर्माण में सटीकता को फिर से परिभाषित करता है, जो मेटर, बेवल और कंपाउंड एंगल कट पर पूर्ण सर्वो-संचालित नियंत्रण प्रदान करता है। हाई-एंड पर्दे की दीवार, एल्यूमीनियम और यूपीवीसी विंडो निर्माण के लिए इंजीनियर किया गया, यह ±0.1 मिमी सटीकता के साथ जटिल कटिंग अनुक्रमों को स्वचालित करता है। बुद्धिमान सीएनसी इंटरफ़ेस और मजबूत वायवीय क्लैंपिंग सिस्टम गड़गड़ाहट मुक्त फिनिश, शून्य सामग्री अपशिष्ट और अधिकतम थ्रूपुट सुनिश्चित करता है। दोषरहित जोड़ों और दोहराने योग्य सटीकता की मांग करने वाले उद्योगों के लिए डिज़ाइन की गई यह मशीन आधुनिक वास्तुशिल्प धातु के लिए अंतिम समाधान है।

22.5°--135° एल्यूमिनियम कैबिनेट फ्रेम विशेषताएं और लाभ

1. 5-एक्सिस सीएनसी इंटेलिजेंट कंट्रोल सिस्टम

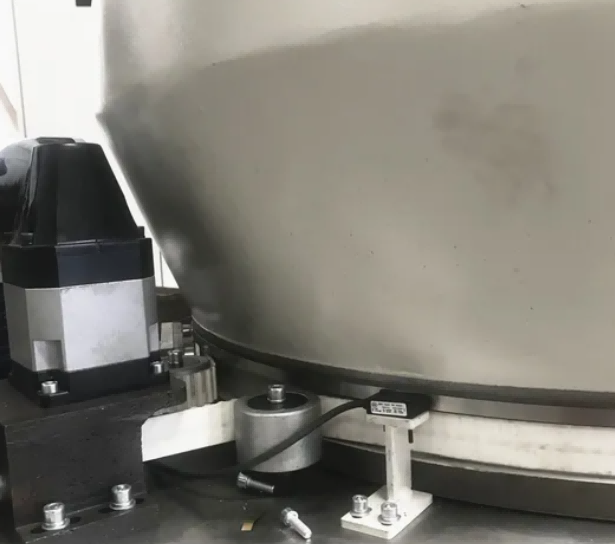

औद्योगिक सीएनसी नियंत्रक और से सुसज्जितब्रशलेस सर्वो मोटर्ससभी 5 अक्षों के लिए, सुचारू, सटीक और दोहराने योग्य गतिविधियों को सुनिश्चित करना।
15 इंच की टचस्क्रीनउपयोगकर्ता के अनुकूल इंटरफ़ेस के साथ: मिनटों में प्रोग्राम कोण, लंबाई और कटिंग मोड; USB/LAN डेटा ट्रांसफर का समर्थन करता है।
में निर्मितस्वत: मुआवजालंबाई और कोण की त्रुटियों के लिए, मैन्युअल समायोजन को समाप्त करने और सामग्री की बर्बादी को कम करने के लिए।

2. बेजोड़ कोण बहुमुखी प्रतिभा (22.5°--135°)

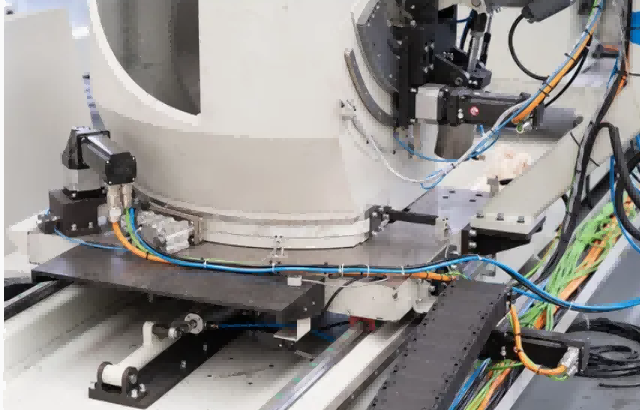

क्षैतिज घुमाव: असीमित मैटर कोण संयोजनों के लिए 22.5° (बाहर की ओर) से 135° (अंदर की ओर)।
ऊर्ध्वाधर झुकाव: बेवल कट के लिए 45°--90°, एक पास में जटिल 2डी कंपाउंड एंगल कटिंग को सक्षम बनाता है।
के लिए बिल्कुल सहीएल्युमीनियम कैबिनेट फ्रेम कोने, डोर फ्रेम मेटर और कस्टम आर्किटेक्चरल प्रोफाइल.

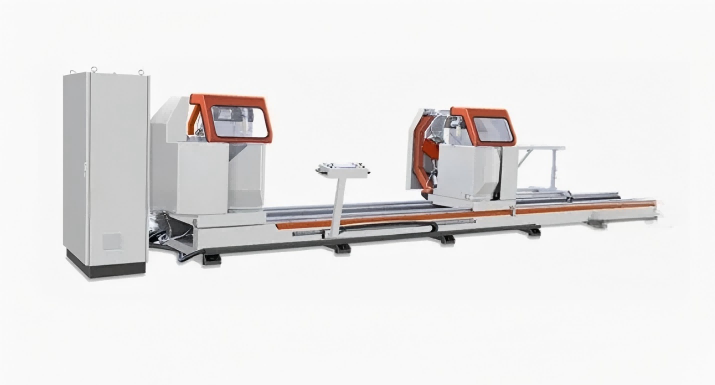

3. डुअल-हेड उच्च दक्षता कटिंग

दो स्वतंत्र कटिंग हेड (बाएं स्थिर, मोटर चालित दाएं)।तुल्यकालिक या व्यक्तिगत संचालन.
अधिकतम काटने की लंबाई:6000 मिमी; कैबिनेट फ्रेम और पर्दे की दीवारों के लिए बड़े एल्यूमीनियम प्रोफाइल को संभालता है।
अप-स्ट्रोक कटिंग चक्ररेडियल फ़ीड के साथ: अधिकतम काटने की क्षमता के लिए धुरी और रैखिक आंदोलनों को जोड़ती है।

प्रमुख विशेषताऐं

आरी के सिर के घूमने, झुकाव और प्रोफ़ाइल की स्थिति पर पूर्ण नियंत्रण से मैन्युअल समायोजन समाप्त हो जाता है, जिससे जटिल कोणों में लगातार सटीकता सुनिश्चित होती है।

बेजोड़ काटने की सटीकता

उच्च-स्तरीय वास्तुशिल्प परियोजनाओं के लिए सही मैटर, बेवल और कंपाउंड कट प्रदान करते हुए ±0.1 मिमी स्थितिगत सटीकता प्राप्त करता है।

इंटेलिजेंट सीएनसी इंटरफ़ेस

एक उपयोगकर्ता-केंद्रित टचस्क्रीन नियंत्रण प्रणाली प्रोग्रामिंग को सरल बनाती है, कटिंग पैटर्न को संग्रहीत करती है, और ऑपरेटर प्रशिक्षण समय को कम करती है।

सुपीरियर सरफेस फ़िनिश

हाई-स्पीड कार्बाइड-टिप्ड ब्लेड कंपन-डैम्पिंग निर्माण के साथ मिलकर साफ, गड़गड़ाहट मुक्त कटौती उत्पन्न करते हैं जिन्हें किसी माध्यमिक प्रसंस्करण की आवश्यकता नहीं होती है।

मजबूत वायवीय क्लैम्पिंग

मल्टी-पॉइंट क्लैम्पिंग काटने के दौरान प्रोफाइल को मजबूती से सुरक्षित करती है, कंपन को कम करती है और सुरक्षा को अधिकतम करती है।

हेवी-ड्यूटी औद्योगिक निर्माण

एक प्रबलित स्टील फ्रेम और जंग रोधी कोटिंग उच्च मात्रा वाले उत्पादन वातावरण में भी दीर्घकालिक स्थिरता सुनिश्चित करती है।

दक्षता के लिए अनुकूलित

स्वचालित वर्कफ़्लो और तेज़ कटिंग चक्र सामग्री की बर्बादी को कम करते हुए दैनिक उत्पादन में उल्लेखनीय वृद्धि करते हैं।

Axis Cnc Compound Mitre Saw Aluminum Cabinet Frame

22.5°--135° एल्यूमिनियम कैबिनेट फ़्रेम

प्रतिरूप संख्या।	LBL2H-5CNC-600*6000
स्वचालित ग्रेड	स्वचालित
सीएनसी या नहीं	सीएनसी
वोल्टेज	380V
डबल-हेड कटिंग सॉ सीएनसी	एल्यूमिनियम खिड़की और दरवाजा
अनुप्रयोग उद्योग	पर्दा दीवार मुखौटा निर्माण उद्योग
सीएनसी एक्सिस नंबर	5
सॉइंग ब्लेड फीडिंग दिशा	नीचे की ओर से
काटने का कार्य ब्लेड व्यास	600 मिमी
एल्यूमिनियम कच्चे माल की लंबाई अधिकतम	5000 मिमी
सर्वो प्रणाली	श्नाइडर
परिवहन पैकेज	मानक निर्यात पैकेज
विनिर्देश	डबल-हेड कटिंग सॉ सीएनसी
ट्रेडमार्क	तियान्चेन
मूल	जिनान, शेडोंग, चीन
एचएस कोड	84614090

आवेदन

इस 5-एक्सिस सीएनसी कंपाउंड मेटर सॉ का व्यापक रूप से उपयोग किया जाता है:

पर्दे की दीवार और मुखौटा प्रोफ़ाइल का निर्माण

एल्यूमिनियम खिड़की और दरवाजे का निर्माण

यूपीवीसी/पीवीसी विंडो प्रोफ़ाइल काटना

औद्योगिक एल्यूमीनियम बाहर निकालना प्रसंस्करण

समग्र सामग्री प्रोफ़ाइल काटना

उच्च परिशुद्धता धातु निर्माण कार्यशालाएँ

हमें क्यों चुनें

सीएनसी कटिंग समाधान में विशेषज्ञता

वैश्विक विंडो और मुखौटा उद्योग के लिए सीएनसी प्रोफाइल कटिंग मशीनरी में एक दशक से अधिक का विशेष अनुभव।

कठोर गुणवत्ता आश्वासन

प्रत्येक मशीन शिपमेंट से पहले व्यापक अंशांकन और पूर्ण-लोड परीक्षण से गुजरती है।

सिद्ध वैश्विक विश्वसनीयता

पूरे यूरोप, दक्षिण पूर्व एशिया, मध्य पूर्व और दक्षिण अमेरिका के निर्माताओं द्वारा विश्वसनीय।

अनुरूप इंजीनियरिंग

हम आपकी सटीक आवश्यकताओं से मेल खाने के लिए वोल्टेज, काटने की लंबाई, ब्लेड विनिर्देशों और सॉफ़्टवेयर फ़ंक्शंस को अनुकूलित करते हैं।

बिक्री के बाद व्यापक समर्थन

रिमोट डायग्नोस्टिक्स और वीडियो प्रशिक्षण से लेकर स्पेयर पार्ट्स की आपूर्ति तक, हम सुनिश्चित करते हैं कि आपका उत्पादन कभी बंद न हो।

5-एक्सिस सीएनसी कंपाउंड मेटर सॉ 22.5°--135° एल्यूमिनियम कैबिनेट फ़्रेम तकनीकी पैरामीटर

☆ बिजली आपूर्ति वोल्टेज: 380V±10% 50Hz±2% तीन-चरण चार-तार प्रणाली
☆ सॉइंग मोटर पावर: 3kW 2800rpm
☆ कार्य दबाव: 0.6~0.8MPa
☆ सॉ ब्लेड विशिष्टताएँ: Φ600 × Φ38 × 4.8 × 4.2 × 144P
☆ सॉ ब्लेड कोण: 45°~90° मनमाना कोण
☆ टेबल रोटेशन कोण: 45° ~ 135° मनमाना कोण
☆ कटिंग सेक्शन रेंज: 200 मिमी × 200 मिमी (90° पर कटिंग कोण, चौड़ाई × ऊंचाई, कटिंग सेक्शन रेंज देखें)
☆ काटने की लंबाई: 700 मिमी ~ 5000 मिमी (90 डिग्री)
☆ ब्लेड फ़ीड दर: 0~3m/मिनट
☆ काटने की सतह का खुरदरापन: ≤ Ra12.5μm

अक्सर पूछे जाने वाले प्रश्न

Q1: यह मशीन किन सामग्रियों को संसाधित कर सकती है?

ए: यह एल्यूमीनियम, यूपीवीसी और मिश्रित प्रोफाइल के लिए अनुकूलित है। स्टील या स्टेनलेस स्टील के लिए, कृपया किसी विशेष मॉडल के लिए हमसे संपर्क करें।

Q2: क्या कटिंग प्रोग्राम को सहेजा और पुन: उपयोग किया जा सकता है?

उत्तर: हां, सीएनसी प्रणाली कटिंग पैटर्न के असीमित भंडारण की अनुमति देती है, जिससे बार-बार ऑर्डर को तेजी से वापस मंगाने में मदद मिलती है।

Q3: क्या ऑपरेटर प्रशिक्षण प्रदान किया जाता है?

उत्तर: हाँ. सुचारू स्टार्ट-अप सुनिश्चित करने के लिए हम विस्तृत मैनुअल, निर्देशात्मक वीडियो और दूरस्थ प्रशिक्षण सत्र प्रदान करते हैं।

Q4: सामान्य लीड टाइम क्या है?

उत्तर: मानक मशीनों के लिए 15-25 कार्य दिवसों की आवश्यकता होती है। अनुकूलित सीएनसी सिस्टम को 25-35 कार्य दिवसों की आवश्यकता हो सकती है।
