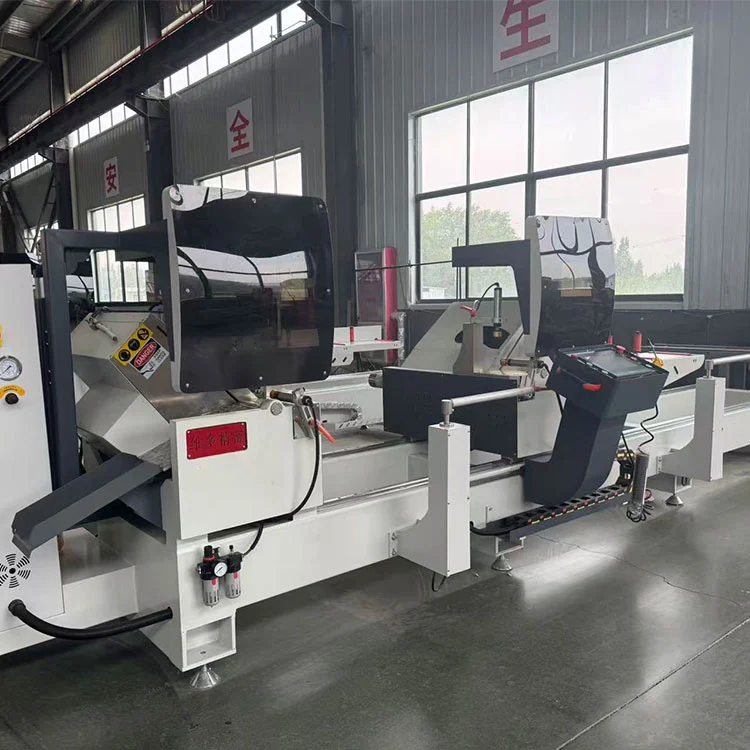

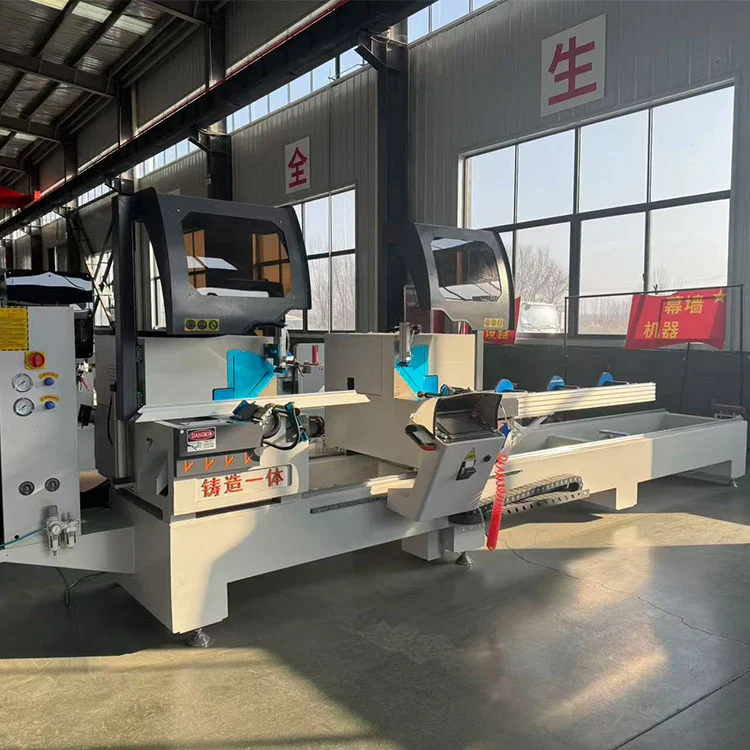

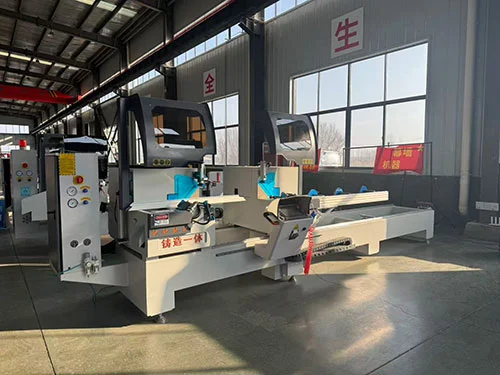

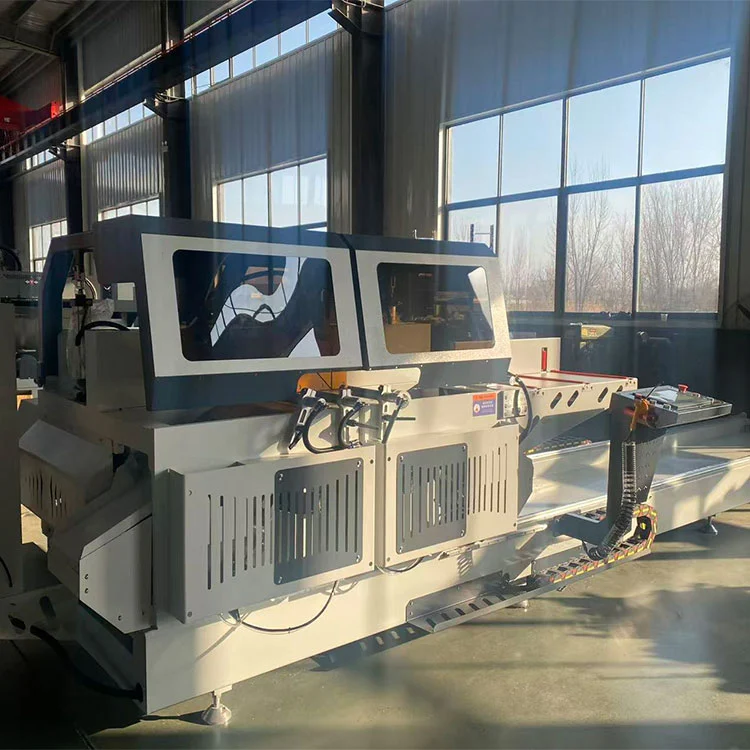

अर्ध-स्वचालित डबल हेड मेटर सॉ एल्युमीनियम प्रोफ़ाइल काटने की मशीन

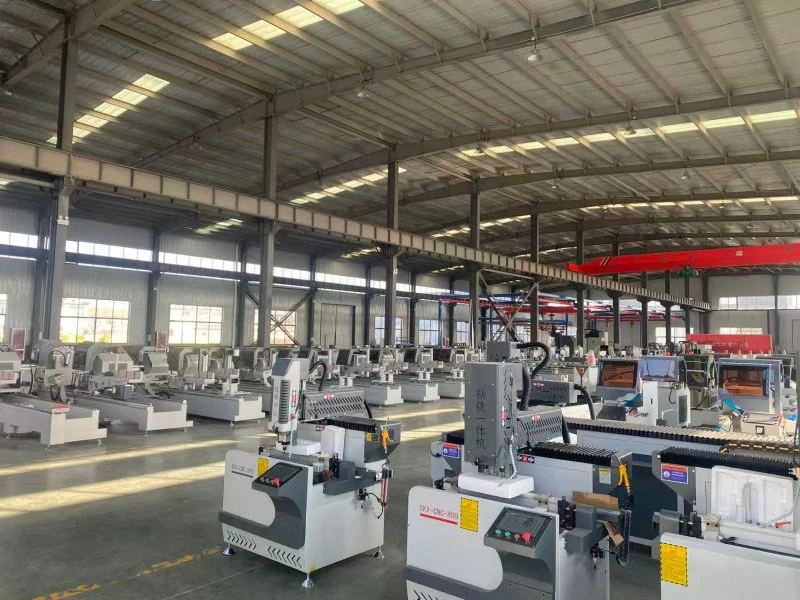

शेडोंग लेबुलांग प्रिसिजन मशीनरी कंपनी लिमिटेड, एलबीएल मशीन ब्रांड के तहत काम कर रही है, 1996 से अपने जिनान, चीन कारखाने में एल्यूमीनियम और पीवीसी प्रसंस्करण उपकरण का निर्माण कर रही है। यह अर्ध-स्वचालित डबल-हेड मैटर खिड़कियों, दरवाजों, पर्दे की दीवारों और औद्योगिक फ्रेम के लिए एल्यूमीनियम प्रोफाइल को काटता है। यह 350 मिमी चौड़ी और 150 मिमी ऊंची प्रोफाइल को संभालता है, जिसमें क्षैतिज कटिंग कोण 45° से 135° और ऊर्ध्वाधर कोण 45° से 90° तक होते हैं। दो 4 किलोवाट की मोटरें 2800 आरपीएम पर आरा ब्लेड चलाती हैं, और दाहिना सिर लंबाई की स्थिति के लिए रैक-एंड-पिनियन ट्रांसमिशन के साथ रैखिक गाइड पर चलता है। एक पांच-अक्ष पूर्ण-बंद सीएनसी प्रणाली कोण और लंबाई की स्थिति को नियंत्रित करती है, जबकि काटने की फ़ीड दर 0 से 3 मीटर/मिनट तक स्थिर रूप से समायोज्य होती है।

तकनीकी मापदंड

विशेषताएँ

• बड़े-खंड प्रोफ़ाइल काटना: The अर्ध-स्वचालित डबल हेड मेटर सॉ एल्युमीनियम प्रोफ़ाइल काटने की मशीनबड़े एल्यूमीनियम प्रोफाइल के द्वि-आयामी मिश्रित कोण काटने के लिए डिज़ाइन किया गया है। यह 350 मिमी तक की चौड़ाई और 150 मिमी तक की ऊंचाई को संभालता है, मानक पर्दे की दीवार और औद्योगिक एक्सट्रूज़न आकार को कवर करता है।
• पांच-अक्ष पूर्ण-बंद सीएनसी प्रणाली:कोण और लंबाई की स्थिति को बंद-लूप फीडबैक के साथ पांच-अक्ष सीएनसी प्रणाली द्वारा नियंत्रित किया जाता है। यह सामान्य परिचालन स्थितियों के तहत ±5′ के भीतर कोण सहिष्णुता और ±0.2 मिमी के भीतर दोहराव लंबाई सहिष्णुता बनाए रखता है।
• जंगम आरा हेड ट्रांसमिशन:दायां कटिंग हेड रैक-एंड-पिनियन ड्राइव के साथ एक रैखिक गाइड जोड़ी पर चलता है। यह व्यवस्था पूरी 6000 मिमी काटने की क्षमता पर सटीक लंबाई स्थिति के लिए आवश्यक कठोरता का समर्थन करती है।
• परिशुद्धता धुरी बीयरिंग:आरा हेड रोटेशन क्रॉस बेलनाकार रोलर बीयरिंग का उपयोग करता है, जो स्थिर, कम-घर्षण कोणीय गति प्रदान करता है। यह डिज़ाइन निर्धारित स्थान पर सुचारू कोण समायोजन और विश्वसनीय लॉकिंग में योगदान देता है।
• उन्नत घुमाव भुजा संरचना:आरा ब्लेड को एक प्रबलित रॉकर आर्म पर लगाया जाता है जो वर्कटेबल के नीचे से ऊपर की ओर झूलता है। यह कॉन्फ़िगरेशन प्रोफ़ाइल पर एक चिकनी, साफ़ कट सतह बनाता है और समग्र कटिंग स्थिरता में सुधार करता है।
• टेबल के नीचे ब्लेड स्विंग:ब्लेड फीड की दिशा वर्कटेबल के नीचे से होती है, जो चक्र के दौरान ऑपरेटर के हाथों को काटने वाले क्षेत्र से दूर रखने में मदद करती है।
• एकीकृत स्नेहन और शीतलन:एक धुंध स्नेहन और शीतलन उपकरण आरा ब्लेड के साथ चलता है, काटने वाले तरल पदार्थ को सीधे ब्लेड के दांतों और काटने वाले क्षेत्र पर लागू करता है। यह ब्लेड सेवा जीवन को बढ़ाने में मदद करता है और एल्यूमीनियम पर कट गुणवत्ता में सुधार करता है।

यह काम किस प्रकार करता है

The अर्ध-स्वचालित डबल हेड मेटर सॉ एल्युमीनियम प्रोफ़ाइल काटने की मशीनसीएनसी नियंत्रण कक्ष पर वांछित क्षैतिज और ऊर्ध्वाधर काटने के कोण, साथ ही कट की लंबाई को सेट करने वाले ऑपरेटर के साथ काम करता है। दायां कटिंग हेड स्वचालित रूप से रैखिक गाइड के साथ क्रमादेशित स्थिति में चला जाता है। एल्यूमीनियम प्रोफाइल को रोलर सपोर्ट टेबल पर रखा जाता है और वायवीय क्लैंप द्वारा सुरक्षित किया जाता है। दोनों सिर एक साथ या स्वतंत्र रूप से काटे जा सकते हैं। काटने के चक्र के दौरान, आरा ब्लेड वर्कटेबल के नीचे से ऊपर की ओर झूलते हैं, 0 और 3 मीटर/मिनट के बीच नियंत्रित फ़ीड दर के साथ प्रोफ़ाइल को काटते हैं। कट के दौरान धुंध स्नेहन प्रणाली सक्रिय हो जाती है। ब्लेड पीछे हटने के बाद, क्लैंप निकल जाते हैं और कटे हुए टुकड़े हटा दिए जाते हैं। पांच-अक्ष बंद-लूप सीएनसी प्रणाली बैच कटिंग में सटीकता बनाए रखने के लिए स्थिति की निगरानी और समायोजन करती है।

ज़रूरी भाग

• सॉ मोटर (2 × 4 किलोवाट):प्रत्येक कटिंग हेड 2800 आरपीएम पर घूमने वाली 4 किलोवाट मोटर द्वारा संचालित होता है। शक्ति ब्लेड के व्यास और 350 × 150 मिमी की कटिंग क्रॉस-सेक्शन क्षमता से मेल खाती है।
• रैखिक गाइड और रैक-एंड-पिनियन:गतिशील दाहिना सिर एक सटीक रैखिक गाइड पर चलता है और एक रैक-एंड-पिनियन ड्राइव द्वारा स्थित होता है। यह ट्रांसमिशन 6000 मिमी बिस्तर पर लंबाई की स्थिति के लिए आवश्यक कठोरता और सटीकता प्रदान करता है।
• क्रॉस्ड रोलर बीयरिंग:कोणीय समायोजन के लिए आरा हेड धुरी पर उपयोग किया जाता है। ये बीयरिंग न्यूनतम प्रतिक्रिया के साथ उच्च कठोरता और सुचारू घुमाव प्रदान करते हैं।
• पांच-अक्ष सीएनसी नियंत्रक:क्षैतिज और ऊर्ध्वाधर काटने के कोण, लंबाई की स्थिति और फ़ीड दर का प्रबंधन करता है। बंद-लूप प्रणाली स्थिति सटीकता बनाए रखने के लिए एनकोडर से फीडबैक का उपयोग करती है।
• धुंध स्नेहन प्रणाली:एक नोजल असेंबली जो आरा ब्लेड के साथ चलती है, काटने वाले क्षेत्र में परमाणुकृत काटने वाले तरल पदार्थ पहुंचाती है। यह घर्षण गर्मी को कम करता है और ब्लेड के दांतों पर एल्यूमीनियम चिप वेल्डिंग को रोकने में मदद करता है।
• वायवीय क्लैंप:काटने के दौरान प्रोफ़ाइल को उसी स्थिति में रखें। क्लैंपिंग दबाव वायु नियामक के माध्यम से समायोज्य है।

अनुप्रयोग

The अर्ध-स्वचालित डबल हेड मेटर सॉ एल्युमीनियम प्रोफ़ाइल काटने की मशीनइसका उपयोग खिड़की और दरवाजे के उत्पादन, पर्दे की दीवार के निर्माण, सौर पैनल फ्रेम निर्माण और सामान्य औद्योगिक एल्यूमीनियम प्रसंस्करण में एल्यूमीनियम प्रोफाइल को काटने के लिए किया जाता है। यह निर्दिष्ट काटने की क्षमता के भीतर ठोस और खोखले एक्सट्रूज़न, थर्मल ब्रेक प्रोफाइल और हल्के अलौह धातु अनुभागों को संभालता है।

निर्माता एवं समर्थन

शेडोंग लेबुलांग प्रिसिजन मशीनरी कंपनी लिमिटेड, जो एलबीएल मशीन के रूप में काम कर रही है, ने 1996 से अपने जिनान, चीन कारखाने में एल्यूमीनियम प्रसंस्करण उपकरण का उत्पादन किया है।अर्ध-स्वचालित डबल हेड मेटर सॉ एल्युमीनियम प्रोफ़ाइल काटने की मशीनसीई और आईएसओ प्रमाणन के साथ फैक्ट्री-डायरेक्ट आपूर्ति की जाती है। एक साल की वारंटी मुख्य संरचना को कवर करती है। दूरस्थ तकनीकी सहायता, ऑपरेशन वीडियो और एक अंग्रेजी मैनुअल शामिल हैं। प्रेषण के लिए स्पेयर पार्ट्स का स्टॉक किया गया है। ऑर्डर के समय वोल्टेज, कटिंग लंबाई और क्लैंपिंग विकल्पों को अनुकूलित किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: यह आरी किस प्रकार की प्रोफाइल काट सकती है?

ए: यह एल्यूमीनियम प्रोफाइल को 350 मिमी तक चौड़ा और 150 मिमी ऊंचा काटता है, जिसमें ठोस बार, खोखले एक्सट्रूज़न और थर्मल ब्रेक प्रोफाइल शामिल हैं। यह हल्के अलौह धातुओं और कुछ पीवीसी प्रोफाइल के लिए भी उपयुक्त है।

Q2: क्या यह मिश्रित कोणों को काट सकता है?

उत्तर: हाँ. मशीन द्वि-आयामी मिश्रित कोण कटिंग करती है, जिसमें क्षैतिज कोण 45° से 135° तक और ऊर्ध्वाधर कोण 45° से 90° तक समायोज्य होता है।

Q3: काटने की सटीकता क्या है?

ए: ठीक से बनाए गए ब्लेड के साथ मानक परिचालन स्थितियों के तहत दोहराव का पता लगाने की लंबाई सहिष्णुता ±0.2 मिमी है, और काटने के कोण की सहनशीलता ±5′ है।

Q4: क्या सिर की सही स्थिति स्वचालित है?

उत्तर: हाँ. दाहिना सिर पांच-अक्ष सीएनसी प्रणाली के माध्यम से स्वचालित रूप से रैखिक गाइड के साथ क्रमादेशित स्थिति में चला जाता है। ऑपरेटर नियंत्रण कक्ष पर वांछित लंबाई दर्ज करता है।

Q5: न्यूनतम ऑर्डर मात्रा और डिलीवरी का समय क्या है?

ए: न्यूनतम ऑर्डर मात्रा एक सेट है। वर्तमान उत्पादन कार्यक्रम के आधार पर, जमा प्राप्ति के बाद मानक डिलीवरी का समय आम तौर पर 15-25 कार्य दिवस होता है।
