220×250 मिमी हेवी ड्यूटी थर्मल ब्रेक प्रोफाइल नूरलिंग मशीन

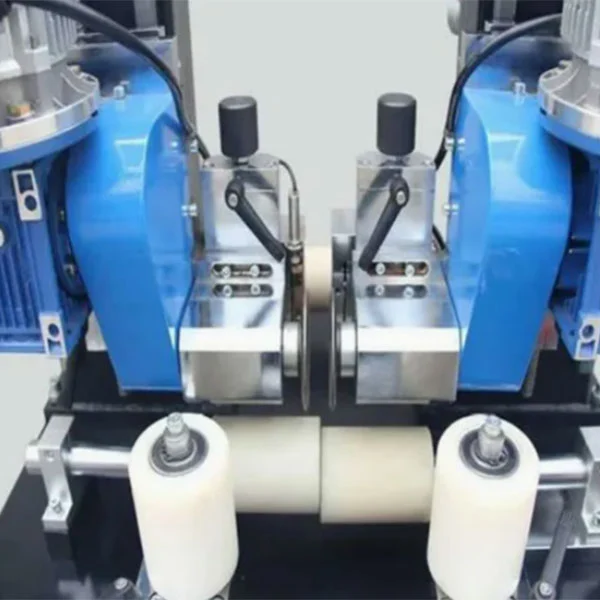

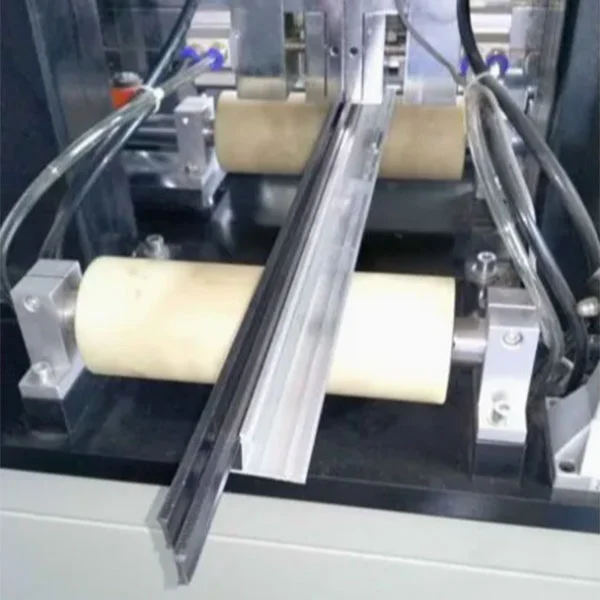

यह हेवी-ड्यूटी नूरलिंग मशीन स्ट्रिप इंसर्शन के लिए थर्मल ब्रेक एल्यूमीनियम प्रोफाइल तैयार करती है, जो 220 मिमी चौड़े और 250 मिमी ऊंचे तक के सेक्शन को प्रोसेस करती है। दो 1.5 किलोवाट मोटरें कठोर स्टील नूरलिंग कटर की एक जोड़ी चलाती हैं, प्रत्येक का व्यास 90 मिमी है। इन्वर्टर ड्राइव के माध्यम से फ़ीड दर 6 से 70 मीटर प्रति मिनट तक लगातार समायोज्य होती है, जिससे ऑपरेटरों को प्रोफ़ाइल क्रॉस-सेक्शन और उत्पादन मात्रा के अनुसार गति का मिलान करने की सुविधा मिलती है। घुमाव की गहराई एक समान रहती है क्योंकि समर्थन पहियों को 0-20 मिमी रेंज के माध्यम से ऊपर या नीचे किया जा सकता है, जिससे एक्सट्रूज़न में ऊंचाई भिन्नता की भरपाई होती है।

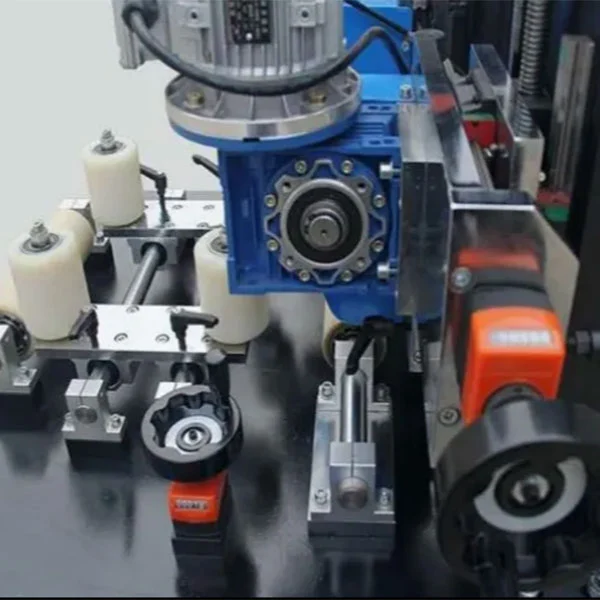

कटर की स्थिति को ठीक-समायोजन वाले हैंडव्हील के साथ संयुक्त मोटर चालित अक्षों द्वारा नियंत्रित किया जाता है, जो ऊर्ध्वाधर और क्षैतिज दोनों दिशाओं को कवर करता है। यह व्यवस्था प्रोफ़ाइल प्रकार स्विच करते समय बदलाव के समय में कटौती करती है और सेटअप दोहराव से समझौता किए बिना छोटे बैच चलाने को व्यावहारिक बनाती है। फ़्रेम एक वेल्डेड स्टील संरचना है, और गति घटक नियंत्रण सर्किट में श्नाइडर इलेक्ट्रिक्स के साथ ताइवान HIWIN रैखिक रेल पर चलते हैं - एक संयोजन जो उच्च गति वाले रन के दौरान स्थिर उपकरण जुड़ाव और कम कंपन बनाए रखने में मदद करता है।

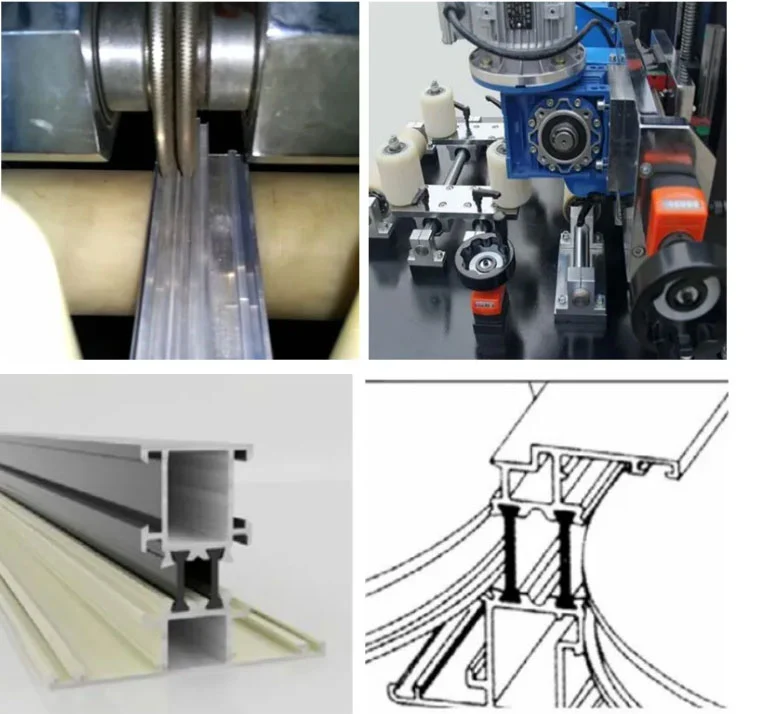

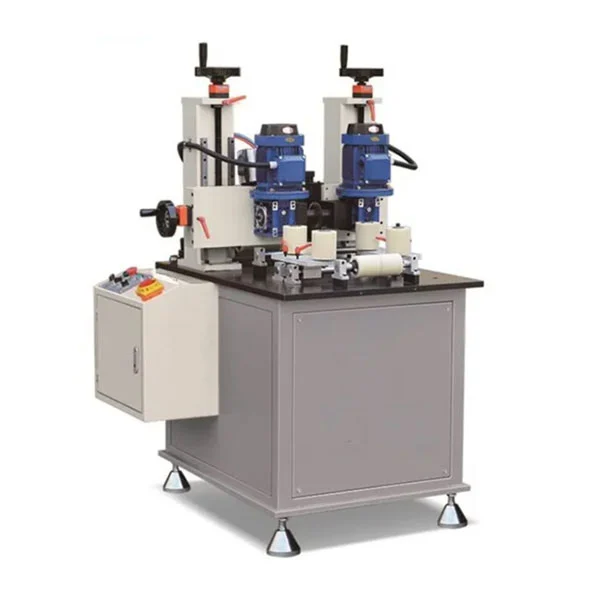

कुल मिलाकर 220×250 मिमी हैवी ड्यूटी थर्मल ब्रेक प्रोफाइल नूरलिंग मशीन का आयाम 1000 × 1100 × 1550 मिमी है, जिसका वजन लगभग 800 किलोग्राम है। यह 380V तीन-चरण आपूर्ति पर चलता है और CE प्रमाणीकरण प्रदान करता है। मानक सुरक्षा प्रावधानों में आपातकालीन रोक और कार्य क्षेत्र की सुरक्षा शामिल है। एप्लिकेशन खिड़कियों, दरवाजों, पर्दे की दीवार और औद्योगिक एल्यूमीनियम अनुभागों के लिए थर्मल ब्रेक प्रोफाइल को कवर करता है जहां एल्यूमीनियम और इन्सुलेट पट्टी के बीच मजबूत यांत्रिक संबंध की आवश्यकता होती है।

एलबीएल मशीन, जो लगभग 30 वर्षों से अपने चीन कारखाने में एल्यूमीनियम प्रसंस्करण उपकरण का निर्माण कर रही है, इस नूरलिंग इकाई का उत्पादन करती है। कस्टम OEM कॉन्फ़िगरेशन उपलब्ध हैं, और मशीन की आपूर्ति फ़ैक्टरी-प्रत्यक्ष आधार पर की जाती है। डिज़ाइन को सीधे दैनिक रखरखाव के लिए तैयार किया गया है, और अतिरिक्त शुल्क के बिना रिमोट इंस्टॉलेशन मार्गदर्शन शामिल है।
