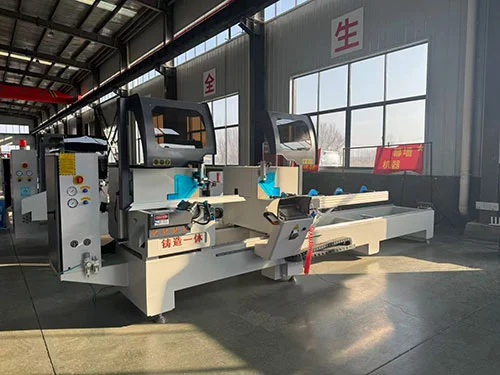

विंडो फ्रेम उत्पादन के लिए डबल मेटर सॉ
खिड़की के फ्रेम उत्पादन के लिए 45 और 90 डिग्री डबल मेटर सॉ एक भारी शुल्क, उच्च परिशुद्धता वाली डबल हेड कटिंग मशीन है जो खिड़की, दरवाजे और पर्दे की दीवार के निर्माण में एल्यूमीनियम, पीवीसी, यूपीवीसी और थर्मल ब्रेक प्रोफाइल के लिए डिज़ाइन की गई है। यह गड़गड़ाहट मुक्त किनारों के साथ सटीक, दोहराए जाने योग्य 45° और 90° कट प्रदान करता है, अधिकतम उत्पादकता के लिए सिंगल हेड इंडिपेंडेंट और डबल हेड सिंक्रोनस ऑपरेशन दोनों का समर्थन करता है। एलबीएल ब्रांड उच्च गुणवत्ता वाली मशीन बना रहा है।

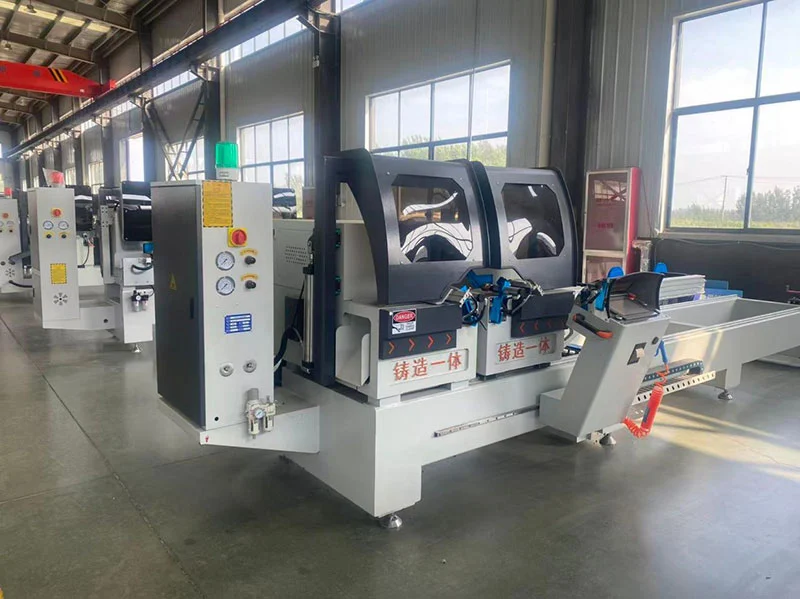

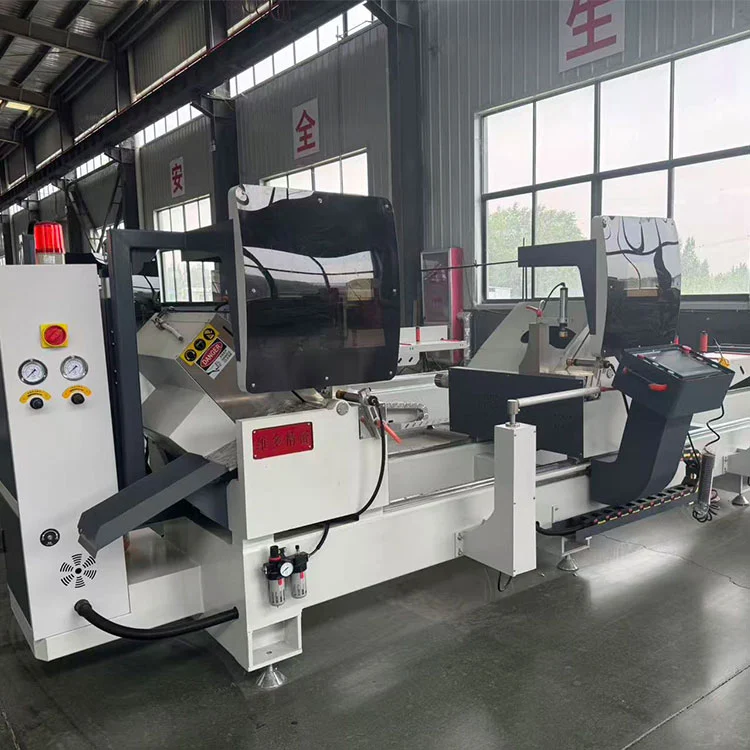

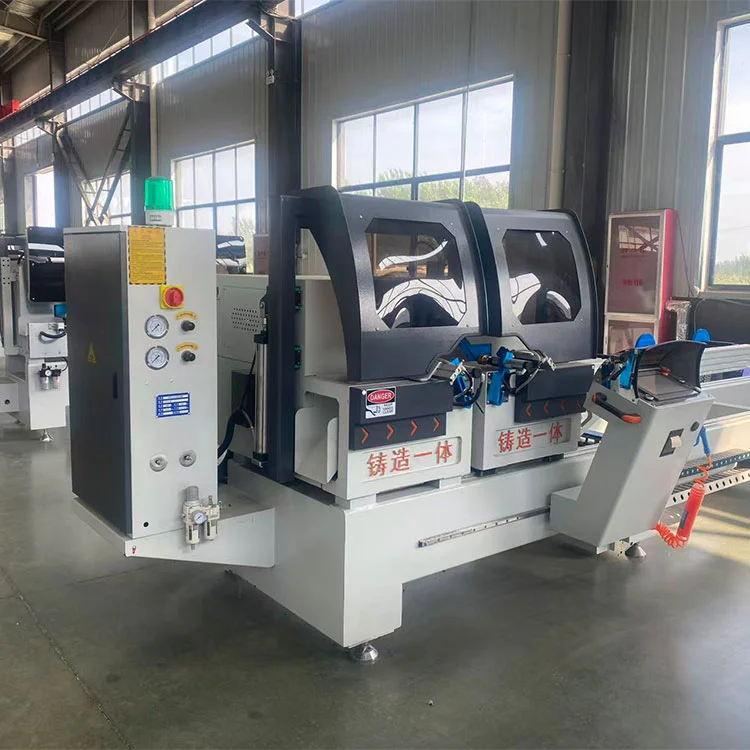

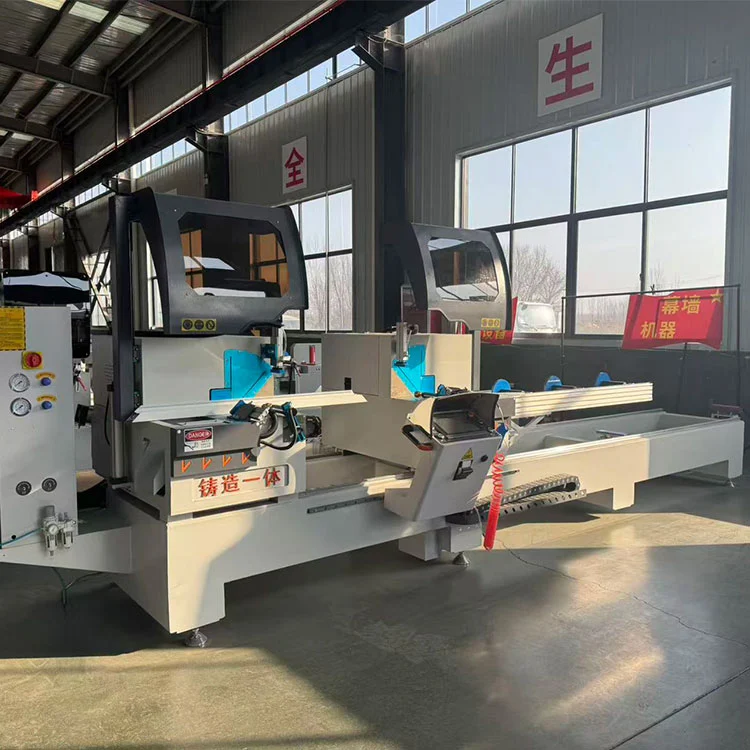

विंडो फ़्रेम उत्पादन के लिए यह डबल मैटर सॉ, एलबीएल मशीन के चीन कारखाने में बनाया गया है, जहां एल्यूमीनियम और पीवीसी प्रसंस्करण उपकरण का निर्माण लगभग तीन दशकों से किया जा रहा है, खिड़की, दरवाजे और पर्दे की दीवार के निर्माण के लिए प्रोफाइल को 45° और 90° पर काटता है। यह एल्यूमीनियम, पीवीसी, यूपीवीसी, थर्मल ब्रेक और कॉपर एक्सट्रूज़न को प्रोसेस करता है। दो कटिंग हेड - टी1 फिक्स्ड और टी2 मोटराइज्ड - एक साझा सटीक गाइड रेल पर बैठते हैं और एक साथ काम कर सकते हैं, लंबाई की स्थिति के लिए दाहिने सिर को सर्वो ड्राइव द्वारा घुमाया जा सकता है।
एक एकीकृत कास्ट वर्कबेंच और डायरेक्ट-कनेक्टेड स्पिंडल मोटर्स मुख्य संरचना बनाते हैं। प्रत्येक आरा हेड 3000 आरपीएम पर ø500 मिमी कार्बाइड-टिप्ड ब्लेड को घुमाने वाली 3 किलोवाट मोटर द्वारा संचालित होता है। वायवीय क्लैंप वर्कपीस को सुरक्षित करते हैं, और एक एयर-हाइड्रोलिक डंपिंग सिलेंडर फ़ीड को नियंत्रित करता है। वेल्डेड स्टील फ्रेम और कास्ट आयरन बेस ±0.1 मिमी के भीतर बार-बार निश्चित लंबाई की सटीकता बनाए रखने और रा 12.5 µm पर सतह खुरदरापन को काटने के लिए HIWIN रैखिक रेल और श्नाइडर इलेक्ट्रिक घटकों के साथ मिलकर काम करते हैं। अधिकतम कटिंग लंबाई 5000 मिमी है, शॉर्ट-कटिंग फ़ंक्शन के साथ जो 200 मिमी तक पहुंचता है। 45° पर अनुभाग क्षमता 150 × 170 मिमी है; 90° पर यह 150 × 345 मिमी को संभालता है, जिसमें 150 × 200 मिमी तक के वर्गाकार ट्यूब भी शामिल हैं।
एक पूरी तरह से बंद सुरक्षा गार्ड, आपातकालीन रोक और अधिभार संरक्षण मानक हैं। एक समर्पित चिप निष्कर्षण और वैक्यूम सिस्टम लगभग 70% मलबे को पकड़ लेता है, और एक पेटेंट रोटरी लिफ्टिंग सपोर्ट ब्रैकेट मध्य अवधि में प्रोफ़ाइल शिथिलता को रोकता है। डेटा को LAN, USB, ब्लूटूथ, या मैन्युअल इनपुट के माध्यम से आयात किया जा सकता है, और नियंत्रण प्रणाली सामान्य अनुकूलन सॉफ़्टवेयर के साथ इंटरफ़ेस करती है। एक लेबल प्रिंटर और एक त्रुटि निवारण फ़ंक्शन - जो किसी प्रोफ़ाइल के सहनशीलता से बाहर होने पर काटने को रोकता है - भी इसमें बनाया गया है। मशीन 380V तीन-चरण आपूर्ति पर चलती है और 0.6–0.8 MPa वायु दबाव की आवश्यकता होती है।
CE प्रमाणीकरण लागू होता है, और कस्टम OEM कॉन्फ़िगरेशन स्वीकार किए जाते हैं। एलबीएल मशीन फैक्ट्री-प्रत्यक्ष आधार पर एक डिज़ाइन के साथ आरी की आपूर्ति करती है जिसका लक्ष्य आसान दैनिक रखरखाव है। रिमोट इंस्टॉलेशन मार्गदर्शन बिना किसी अतिरिक्त लागत के प्रदान किया जाता है।
एल्यूमिनियम और पीवीसी विंडो के लिए 45 और 90 डिग्री डबल मेटर सॉ की विशेषताएं:
- एक। औद्योगिक एल्यूमीनियम प्रोफाइल, पीवीसी प्रोफाइल, एल्यूमीनियम दरवाजे और खिड़कियां, पर्दे की दीवार सामग्री काटना।
- बी। कुशल श्रमिकों के बिना संचालन, कारखाने में भर्ती की कठिनाइयों का समाधान
- सी। लेबल मुद्रण फ़ंक्शन,
- डी। त्रुटि निवारण फ़ंक्शन: बिना किसी कटिंग की सीमा से परे प्रोफ़ाइल त्रुटि।
- ई. उच्च परिशुद्धता, एकीकृत कास्टिंग कार्यक्षेत्र, एकीकृत स्पिंडल सीधे कनेक्टेड मोटर,
- एफ। एयर-लिक्विड डंपिंग सिलेंडर, टी1, टी2 हेड एकीकृत गाइड रेल पर स्थित हैं।
- जी। एकाधिक डेटा आयात मोड का समर्थन करता है: इंटरनेट, लैन, यू डिस्क, ब्लूटूथ, मैनुअल इनपुट, आदि।
- एच। बाजार के सामान्य अनुकूलन सॉफ्टवेयर डेटा डॉकिंग का एहसास कर सकते हैं।
- मैं। पर्यावरण संरक्षण फ़ंक्शन, अद्वितीय चिप हटाना, वैक्यूमिंग डिज़ाइन, 70% की वैक्यूमिंग दर, स्वच्छ साइट, सफाई आवृत्ति कम करना, कार्य कुशलता में सुधार करना।
- जे। मध्य ढलान के कारण होने वाली कटिंग त्रुटि से बचने के लिए यह पेटेंट रोटरी लिफ्टिंग ब्रैकेट से सुसज्जित है, और मूवेबल प्रोफ़ाइल ब्रैकेट से सुसज्जित है।
- के. नवीनतम चाप काटने की तकनीक, काटने का कार्य अनुभाग सुरक्षित, तेज और अधिक विश्वसनीय है।
एल्युमीनियम और पीवीसी विंडो के लिए 45 और 90 डिग्री डबल मेटर सॉ
✅ डुअल-एंगल प्रिसिजन कटिंग
- • स्वतः समायोज्य कोण:45°/90°(मध्यवर्ती कोण वैकल्पिक)
- • ±0.1 मिमी स्थिति सटीकता; फ़्रेम के लिए साफ़, तंग मेटर जोड़
✅ बहु-सामग्री अनुकूलता
- • कटौतीएल्यूमीनियम, पीवीसी, यूपीवीसी, थर्मल ब्रेक, तांबाप्रोफाइल
- • खिड़की, दरवाजे, पर्दे की दीवार और वास्तुशिल्प एक्सट्रूज़न के लिए अनुकूलित
✅ डबल-हेड उच्च दक्षता
- • दो समकालिक शीर्ष; दोनों सिरों पर एक साथ काटना
- • तेज, सटीक लंबाई समायोजन के लिए दायां हेड सर्वो-चालित
- • सिंगल-हेड आरी से 2--3× तेज़; बड़े पैमाने पर उत्पादन के लिए आदर्श
✅ सीएनसी/डिजिटल नियंत्रण विकल्प
- • डिजिटल डिस्प्ले: त्वरित लंबाई रीडआउट, सरल ऑपरेशन
- • सीएनसी अपग्रेड: 10″ टचस्क्रीन, प्रोग्राम स्टोरेज, यूएसबी आयात/निर्यात
✅ हेवी-ड्यूटी और स्थिर निर्माण
- • मजबूत वेल्डेड स्टील फ्रेम + कच्चा लोहा आधार; न्यूनतम कंपन
- • प्रीमियम घटक: HIWIN रैखिक रेल, श्नाइडर इलेक्ट्रिक्स, कार्बाइड-टिप्ड ब्लेड
✅ सुरक्षित और उपयोगकर्ता के अनुकूल
- • पूरी तरह से संलग्न सुरक्षा हुड, आपातकालीन स्टॉप, अधिभार संरक्षण
- • स्वचालित ब्लेड प्रत्यावर्तन; सुरक्षित प्रोफ़ाइल होल्डिंग के लिए वायवीय क्लैंपिंग
✅ CE प्रमाणित और विश्वसनीय
- • यूरोपीय संघ सुरक्षा मानकों के अनुरूप; 24/7 निरंतर संचालन
- • 12--24 महीने की वारंटी; दीर्घकालिक स्पेयर पार्ट्स की आपूर्ति
तकनीकी विशिष्टता
| बिजली की आपूर्ति | 380v 50 हर्ट्ज |
| हेड मोटर देखा | 2× 3KW/3000r/मिनट |
| कार्य का दबाव | 0.6~ 0.8MPa |
| वायु की खपत | 60L/मिनट |
| कतरन लंबाई | अधिकतम 5000 मिमी न्यूनतम 280 मिमी (शॉर्ट कटिंग फ़ंक्शन सबसे छोटा 200 मिमी है) |
| उपमार्ग की चौड़ाई | अधिकतम 150 मिमी |
| अधिकतम. ढलान काटना | 45°150×170मिमी 90°150×345मिमी |
| अधिकतम. चौकोर ट्यूब काटना | 150×200मिमी |
| काटने का कोण | 45 डिग्री 90 डिग्री |
| दूध पिलाने की गति | लगातार व्यवहार्य 0-4 मी/मिनट |
| सॉ ब्लेड विशिष्टता | ø500 × ø30 × 4.4× Z120 |
| आयाम | 6550×1300×1800 मिमी |
| वज़न | 2000 किग्रा |
| बार-बार निश्चित लंबाई की सटीकता | ≤ 0.1 मिमी |
| अनुभाग काटने के कोण का भत्ता | ± 3' |
| प्रोफ़ाइल काटने की समतलता | ≤ 0.02 मी |
| प्रोफ़ाइल काटने का खुरदरापन | Ra12.5μm |
ज़रूरी भाग

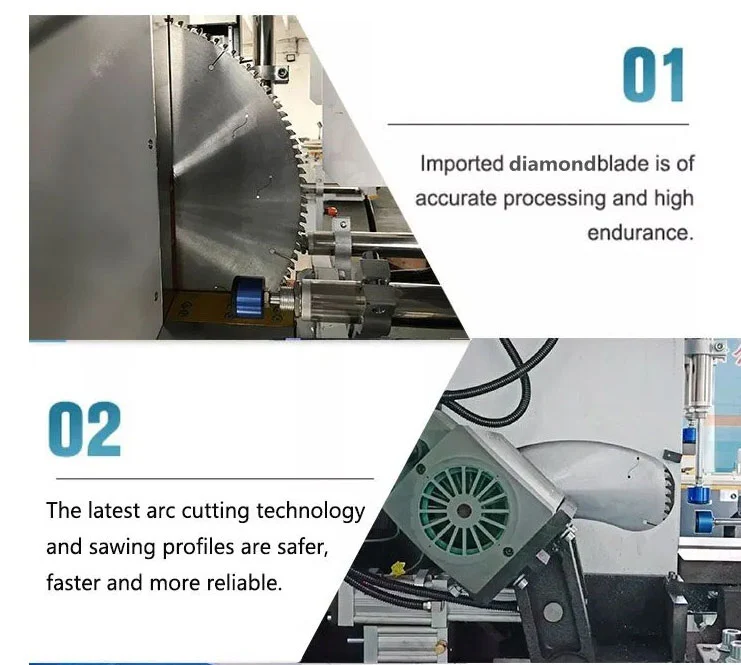

- ब्लेड देखा: चिकनी, गड़गड़ाहट मुक्त कटौती के लिए आयातित कार्बाइड युक्त ब्लेड

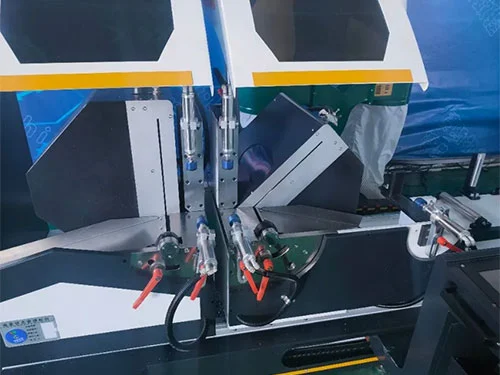

- वायवीय क्लैंप: फर्म प्रोफ़ाइल होल्डिंग के लिए क्षैतिज/ऊर्ध्वाधर क्लैंप
- रैखिक रेलें: सुचारू आवाजाही के लिए ताइवान HIWIN सटीक रेल
- कंट्रोल पैनल: सहज डिजिटल डिस्प्ले या 10″ सीएनसी टचस्क्रीन
- सुरक्षा तंत्र: सीई-अनुपालक गार्ड, आपातकालीन स्टॉप, अधिभार संरक्षण
बिक्री उपरांत सेवा
- गारंटी: 1 वर्ष (मुफ़्त हिस्से और तकनीकी सहायता)
- इंस्टालेशन: विदेशी स्थापना एवं प्रशिक्षण के लिए इंजीनियर उपलब्ध हैं
- स्पेयर पार्ट्स: फ़ैक्टरी लागत पर दीर्घकालिक आपूर्ति
- सहायता: 24/7 ऑनलाइन तकनीकी सहायता (वीडियो कॉल, दूरस्थ निदान)
