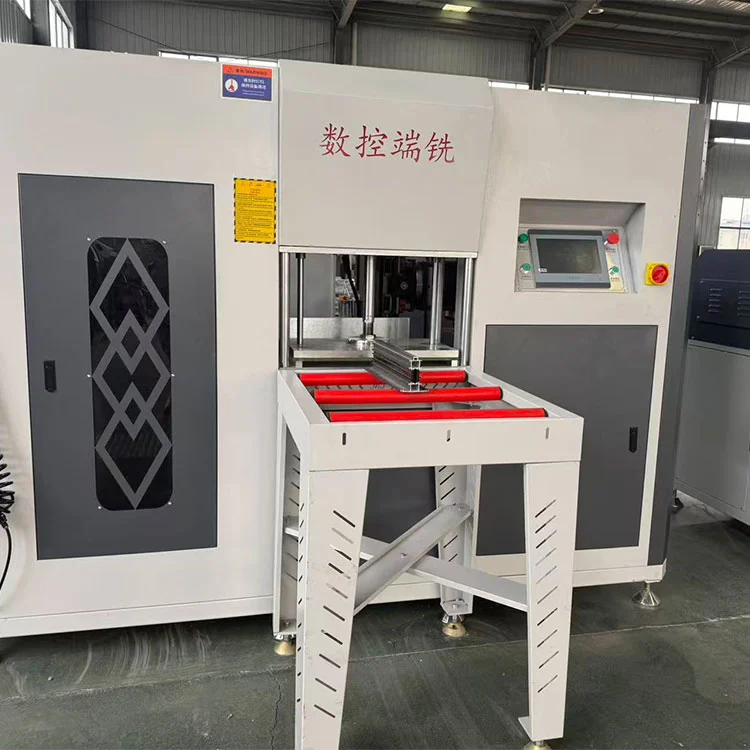

विशेष आकार के एल्युमीनियम मुलियन के लिए मल्टी-एंगल 3+2 एंड मिलर
मल्टी-एंगल 3+2 एक्सिस सीएनसी एंड मिलर को जटिल, गैर-मानक एल्यूमीनियम मुलियन, ट्रांसॉम और फ्रेम प्रोफाइल-विशेष रूप से थर्मल ब्रेक, सिस्टम विंडो और पर्दे की दीवार एल्यूमीनियम अनुभागों के लिए इंजीनियर किया गया है। 3 लीनियर सर्वो एक्सिस (एक्स/वाई/जेड) + 2 रोटरी एक्सिस (स्पिंडल टिल्ट + फ्लिप) का संयोजन, विशेष आकार के एल्युमीनियम मुलियन के लिए मल्टी-एंगल 3+2 एंड मिलर वास्तविक मल्टी-एंगल (45° से +45°), विशेष आकृतियों के लिए एक-सेटअप मिलिंग प्रदान करता है जिसे मानक 3+1 मशीनें संभाल नहीं सकती हैं। लेबुलंग एलबीएल ब्रांड चीन में एक चीन मशीन निर्माता है। डुअल कट 4+2 एक्सिस एंड मिलर थर्मल ब्रेक एल्युमीनियम उत्पादन लाइन
विशेष आकार के एल्युमीनियम मुलियन के लिए यह मल्टी-एंगल 3+2 एंड मिलर चीन स्थित निर्माता एलबीएल मशीन द्वारा बनाया गया है, जिसके पास खिड़की और दरवाजे प्रसंस्करण उपकरण में लगभग 30 वर्षों का कारखाना अनुभव है। यह विशेष रूप से थर्मल ब्रेक सिस्टम, सिस्टम विंडो और पर्दे की दीवार के अग्रभाग में पाए जाने वाले अनियमित, घुमावदार और बहु-कोण एल्यूमीनियम मुलियन और ट्रांसॉम के लिए डिज़ाइन किया गया है। मशीन तीन सर्वो-संचालित रैखिक अक्षों को दो रोटरी अक्षों के साथ जोड़ती है, जिससे स्पिंडल ±45° झुक सकता है और 0° और 90° के बीच फ़्लिप कर सकता है। कोणीय सिरे, पायदान, टेनन और खांचे को एक ही क्लैंपिंग में पूरा किया जा सकता है, जिससे मैन्युअल री-फिक्स्चरिंग समाप्त हो जाती है और बदलाव का समय कम हो जाता है।

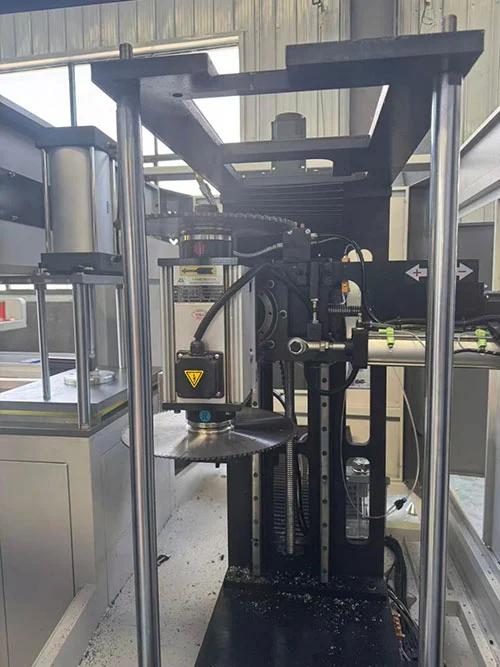

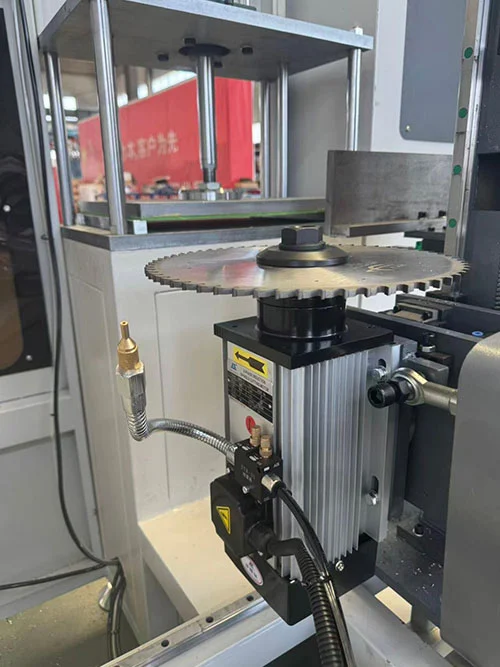

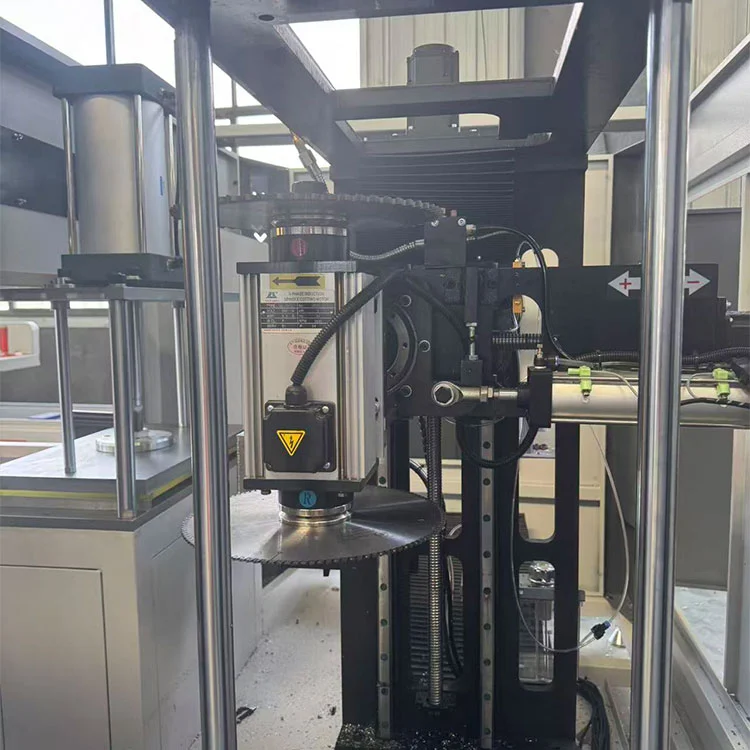

2800 आरपीएम पर चलने वाला 4kW हाई-टॉर्क स्पिंडल φ250 से φ300 मिमी तक के डायमंड कटर को स्वीकार करता है। कच्चा लोहा फ्रेम और रैखिक गाइड प्रणाली बैच रन के दौरान ±0.02 मिमी के भीतर दोहराव बनाए रखती है। वर्कटेबल प्रति चक्र चार से छह प्रोफाइल को समायोजित करता है, और सीएनसी नियंत्रक 100 से अधिक पूर्व निर्धारित कार्यक्रमों को संग्रहीत करता है, जो विभिन्न विशेष-आकार प्रोफाइल के बीच तेजी से स्विच करने की अनुमति देता है। प्रशिक्षण आवश्यकताओं को न्यूनतम रखते हुए, विज़ुअल प्रोग्रामिंग के साथ 10-इंच उपयोगकर्ता-अनुकूल टचस्क्रीन के माध्यम से ऑपरेशन चलता है। एक पूरी तरह से संलग्न सुरक्षा गार्ड, स्वचालित स्नेहन प्रणाली और रबर-संरक्षित वायवीय क्लैंप सुरक्षित, कम रखरखाव वाले दैनिक संचालन में योगदान करते हैं।
सीई और आईएसओ प्रमाणित। OEM और अनुकूलित कॉन्फ़िगरेशन समर्थित हैं। निर्माता इस मशीन की आपूर्ति फैक्ट्री-प्रत्यक्ष आधार पर करता है, आसान रखरखाव पर जोर देता है, और बिना किसी अतिरिक्त लागत के दूरस्थ स्थापना मार्गदर्शन प्रदान करता है।
विशेष आकार के एल्युमीनियम मुलियन के लिए मल्टी-एंगल 3+2 एंड मिलर
- • 3+2 एक्सिस मल्टी-एंगल सीएनसी सिस्टमसटीक स्थिति के लिए 3 सर्वो रैखिक अक्ष;2 रोटरी अक्षसक्षम±45° स्पिंडल झुकाव + 0°/90° फ्लिप. प्रक्रियाकोणयुक्त सिरे, पायदान, टेनन और खांचेएक बार में---कोई मैनुअल री-क्लैम्पिंग नहीं।
- • विशेष आकार एल्यूमीनियम अनुकूलितरूपरेखा तयार करीअनियमित, घुमावदार और बहुकोणीय मुलियन(थर्मल ब्रेक, सिस्टम विंडो, पर्दे की दीवारें)। कस्टम कटिंग टूल्स की आवश्यकता समाप्त हो जाती है; सेटअप समय को 60% तक कम कर देता है।
- • उच्च परिशुद्धता और हेवी-ड्यूटी निर्माणडायमंड कटर के साथ 4kW हाई-टॉर्क स्पिंडल (2800 आरपीएम);कच्चा लोहा फ्रेम + रैखिक गाइडसुनिश्चित करना±0.02 मिमी सटीकताबैच उत्पादन में भी.
- • बैच प्रसंस्करण और दक्षतावाइड वर्कटेबल होल्ड4--6 प्रोफाइलप्रति चक्र;पूर्ण सर्वो नियंत्रण + प्रीसेट प्रोग्राम भंडारण (100+)विभिन्न विशेष आकृतियों के बीच तेजी से बदलाव को सक्षम बनाता है।

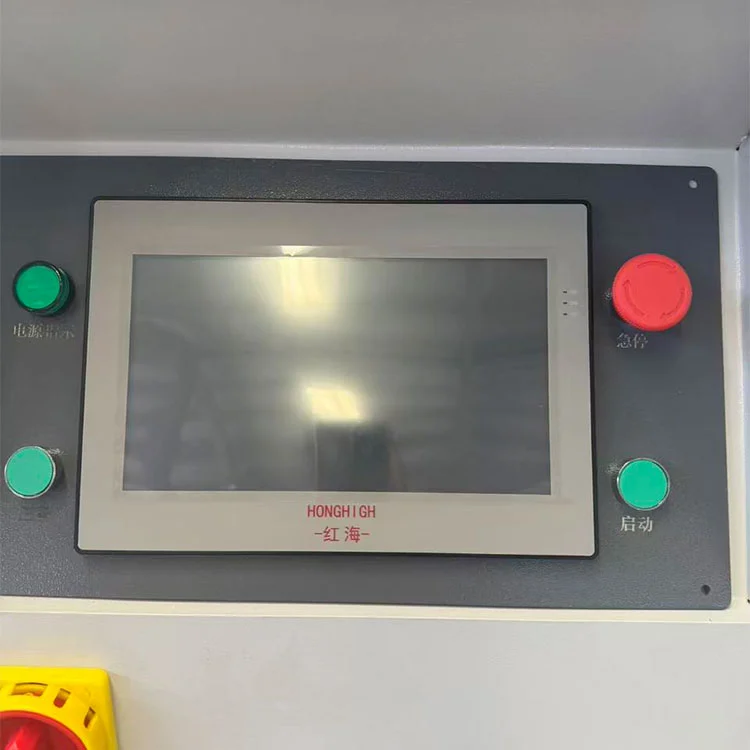

- • उपयोगकर्ता के अनुकूल संचालन10-इंच टचस्क्रीन सीएनसी (डेल्टा/ईएसटीयूएन); अंग्रेजी/चीनी इंटरफ़ेस;सरल जी-कोड या विज़ुअल प्रोग्रामिंग---न्यूनतम प्रशिक्षण की आवश्यकता.

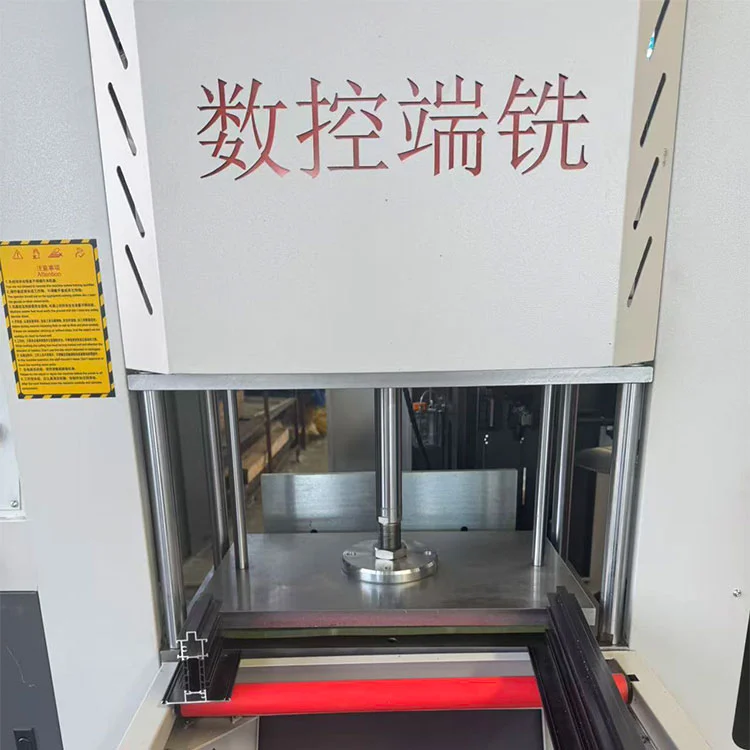

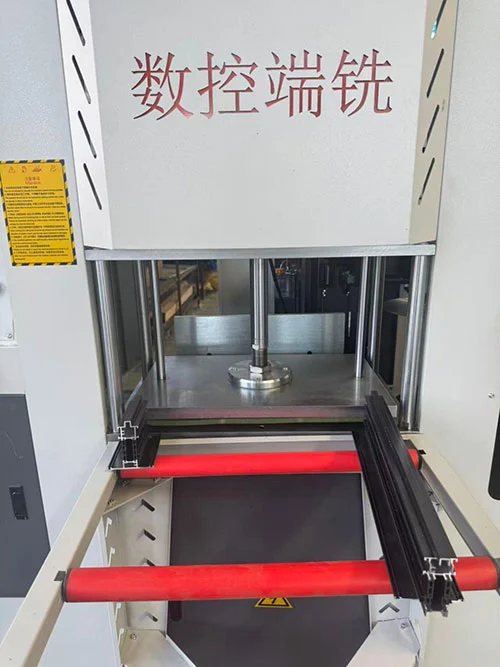

- • सुरक्षित एवं कम रखरखावपूरी तरह से संलग्न सुरक्षा गार्ड; स्वचालित स्नेहन; रबर सुरक्षा के साथ वायवीय क्लैंप प्रोफ़ाइल विरूपण को रोकते हैं।
अनुप्रयोग
- विशेष आकार का थर्मल ब्रेक एल्युमीनियम मुलियन/ट्रांसॉम
- सिस्टम खिड़की और दरवाजाकोणीय फ्रेम/सैश प्रोफाइल
- पर्दे की दीवार एल्यूमीनियमजटिल अंत मिलिंग और नॉचिंग
- हाई-एंड मुखौटा प्रोफाइल के साथबहुकोणीय जोड़
तकनीकी निर्देश
- विद्युत आपूर्ति: 380V/50Hz/3Ph (अनुकूलन योग्य)
- कुल शक्ति: 5.5kW (4kW स्पिंडल + सर्वो ड्राइव)
- स्पिंडल स्पीड: 2800 आरपीएम
- मिलिंग कटर व्यास: φ250--φ300 मिमी (हीरा)
- कार्यशील वायुदाब: 0.5--0.8MPa
- अधिकतम मिलिंग गहराई: 100 मिमी (0°), 70 मिमी (45°)
- अधिकतम प्रोफ़ाइल आकार: W≤150mm × H≤200mm
- मशीन का आयाम: 2100×1100×1600 मिमी
- वज़न: ≈650 किग्रा
- प्रमाणीकरण: सीई/आईएसओ
- निर्माण और बिक्री
यह 3+2 मल्टी-एंगल एंड मिलर क्यों चुनें?
- 3+1 मशीनों से परे बहुमुखी प्रतिभा: हैंडलविशेष कोण और जटिल आकारअन्य नहीं कर सकते.
- चीन से फैक्टरी डायरेक्ट: प्रतिस्पर्धी मूल्य,2 साल की वारंटी, तेजी से वितरण।
- पूर्ण तकनीकी सहायता: ऑनलाइन प्रशिक्षण, वीडियो गाइड, स्पेयर पार्ट्स की आपूर्ति।
मल्टी-एंगल 3+2 एंड मिलर - विशेष आकार के एल्युमीनियम मुलियन प्रसंस्करण के लिए अंतिम समाधान।
