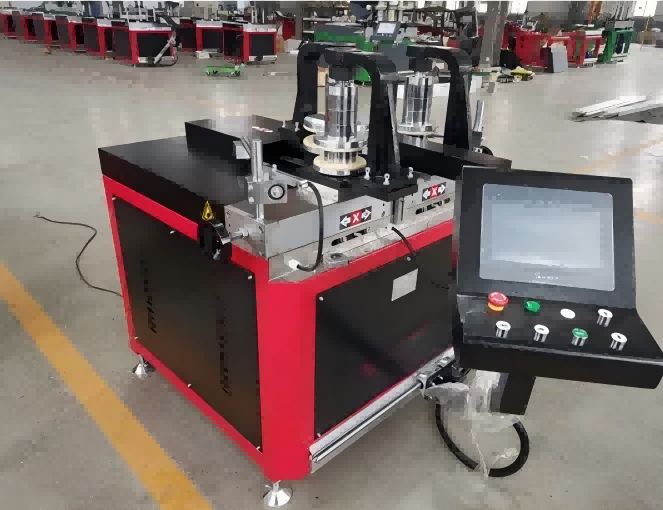

उच्च परिशुद्धता सीएनसी एल्यूमीनियम और पीवीसी प्रोफ़ाइल झुकने वाली मशीन

यह सीएनसी एल्युमीनियम और पीवीसी प्रोफाइल बेंडिंग मशीन वास्तुशिल्प प्रोफाइल निर्माण के उद्देश्य से बनाई गई है, जिसमें पर्दे की दीवारें, अग्रभाग, मेहराबदार खिड़कियां और पीवीसी खिड़की के फ्रेम शामिल हैं। 3-रोलर सिंक्रोनाइज़्ड बेंडिंग सिस्टम और सर्वो-संचालित नियंत्रण से सुसज्जित, यह ±0.5 मिमी सटीकता के साथ चिकनी, विरूपण-मुक्त वक्र प्रदान करता है। एल्यूमीनियम एक्सट्रूज़न और पीवीसी/यूपीवीसी प्रोफाइल दोनों के साथ संगत, मशीन एक ही सेटअप में मल्टी-रेडियस झुकने का समर्थन करती है, जिससे सामग्री अपशिष्ट को कम करते हुए उत्पादन दक्षता में काफी सुधार होता है। CE प्रमाणित और पूरी तरह से अनुकूलन योग्य, यह आधुनिक वास्तुशिल्प झुकने वाले अनुप्रयोगों के लिए आदर्श समाधान है।

• बहु-सामग्री अनुकूलता: The सीएनसी एल्यूमिनियम पीवीसी प्रोफ़ाइल झुकने की मशीनएल्यूमीनियम, पीवीसी, यूपीवीसी, थर्मल ब्रेक, स्टेनलेस स्टील और कॉपर प्रोफाइल को मोड़ता है। मशीन की क्षमता के भीतर विभिन्न सामग्री ग्रेड और क्रॉस-सेक्शन को समायोजित करने के लिए टूलींग सेट को बदला जा सकता है।
• 3-अक्ष सीएनसी स्थिति:एक्स, वाई और जेड एक्सिस पर सर्वो मोटर्स को 10-इंच टचस्क्रीन के साथ सीएनसी नियंत्रक के माध्यम से संचालित किया जाता है। स्थिति निर्धारण सटीकता ±0.02 मिमी है। ऑपरेटर सीधे इंटरफ़ेस पर बहु-त्रिज्या आकृतियाँ, चाप और मिश्रित वक्र प्रोग्राम करते हैं या USB के माध्यम से डेटा आयात करते हैं।
• हाइड्रोलिक थ्रस्ट विकल्प:तीन हाइड्रोलिक स्टेशन कॉन्फ़िगरेशन की पेशकश की जाती है - 20-टन, 25-टन और 40-टन - प्रोफ़ाइल सामग्री, दीवार की मोटाई और आवश्यक मोड़ त्रिज्या के आधार पर चयनित। हाइड्रोलिक पंप मानक औद्योगिक इकाइयों की तुलना में कम शोर के साथ संचालित होता है।

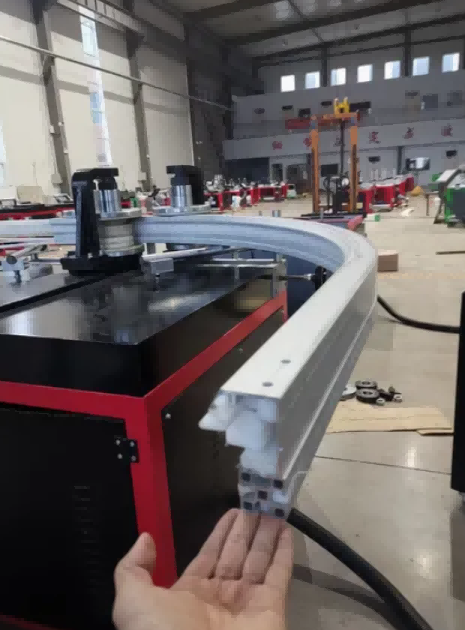

• झुकने के आकार की सीमा:मशीन सी-आकार, यू-आकार, एस-आकार, पूर्ण वृत्त, दीर्घवृत्त, बहु-त्रिज्या संयोजन और कस्टम आर्क का उत्पादन करती है। इष्टतम मोड़ गुणवत्ता के लिए प्रोफ़ाइल क्रॉस-सेक्शन से मेल खाने के लिए बेल्ट और रोलर मोल्ड को अनुकूलित किया जा सकता है।

यह काम किस प्रकार करता है

प्रोफ़ाइल लोड हो रही है

एल्यूमीनियम या पीवीसी प्रोफाइल को फीडिंग गाइड में रखा जाता है और झुकने की प्रक्रिया के दौरान फिसलने या मुड़ने से रोकने के लिए सुरक्षित रूप से क्लैंप किया जाता है।

2. 3-रोलर सिंक्रोनाइज्ड बेंडिंग

मशीन तीन सटीक रोलर्स का उपयोग करती है:

शीर्ष रोलर - प्रोफ़ाइल को आगे बढ़ाता है

दो साइड रोलर्स - समान दबाव लागू करने के लिए सीएनसी-नियंत्रित प्रक्षेप पथ के साथ चलते हैं

यह समकालिक गति सतह को क्षति या विरूपण के बिना लगातार चाप निर्माण सुनिश्चित करती है।

3. सर्वो-संचालित परिशुद्धता

सर्वो मोटर्स वास्तविक समय में रोलर स्थिति को नियंत्रित करते हैं, सटीक प्रतिक्रिया और दोहराने योग्य झुकने का प्रदर्शन प्रदान करते हैं। सीएनसी प्रणाली सामग्री स्प्रिंग-बैक के लिए स्वचालित रूप से क्षतिपूर्ति करती है।

4. मल्टी-रेडियस प्रोग्रामिंग

ऑपरेटर सीधे सीएडी ड्राइंग से कई झुकने वाले रेडी, आर्क सेगमेंट और पूर्ण सर्कल को प्रोग्राम कर सकते हैं। मशीन मानवीय हस्तक्षेप के बिना जटिल वक्रों को निष्पादित करती है।

5. सतत उत्पादन

एक बार प्रोग्राम सेट हो जाने के बाद, मशीन उच्च स्थिरता के साथ झुकने के चक्र को दोहराती है, जिससे यह बड़े पैमाने पर उत्पादन और कस्टम वास्तुशिल्प परियोजनाओं दोनों के लिए उपयुक्त हो जाती है।

प्रक्रिया प्रवाह:

प्रोफाइल लोड हो रहा है → सीएनसी प्रोग्राम इनपुट → 3-रोलर सिंक्रोनाइजेशन → सर्वो पोजिशनिंग → मल्टी-रेडियस बेंडिंग → फिनिश्ड कर्व्ड प्रोफाइल

ज़रूरी भाग

सीएनसी नियंत्रक:प्रोग्रामिंग बेंड एंगल, रेडी और मल्टी-रेडियस अनुक्रमों के लिए यूजर इंटरफेस के साथ 10-इंच टचस्क्रीन। यूएसबी पोर्ट प्रोग्राम आयात और निर्यात का समर्थन करता है। नियंत्रक अक्ष गति, हाइड्रोलिक दबाव और चक्र समय का प्रबंधन करता है।

हाइड्रोलिक स्टेशन:20-टन, 25-टन और 40-टन कॉन्फ़िगरेशन में उपलब्ध है। स्थिर दबाव आउटपुट और शांत संचालन के लिए चयनित आयातित तेल पंप का उपयोग करता है। हाइड्रोलिक सर्किट में एक दबाव राहत वाल्व और एक फिल्टर शामिल है।

रोलर मोल्ड:वैकल्पिक पीयू कोटिंग के साथ कठोर स्टील से निर्मित। कोटिंग लेपित, एनोडाइज्ड या पेंट की गई प्रोफ़ाइल सतहों पर खरोंच या निशान को रोकने में मदद करती है। विभिन्न प्रोफ़ाइल क्रॉस-सेक्शन के लिए मोल्ड सेट विनिमेय हैं।

ट्रांसमिशन:ताइवान HIWIN रैखिक गाइड रेल चलती हुई अक्षों को ले जाती है। सटीक गियरबॉक्स और सर्वो मोटर्स एक्स, वाई और जेड आंदोलनों के लिए स्थिति सटीकता प्रदान करते हैं।

अनुप्रयोग

• पर्दे की दीवार प्रोफ़ाइल का झुकना

  वास्तुशिल्प मुखौटा घुमावदार फ्रेम

  आर्क विंडोज़ और डोर प्रोफाइल

  पीवीसी खिड़की और दरवाज़े के फ्रेम का झुकना

  एल्यूमिनियम क्लैडिंग और ट्रिम बेंडिंग

  सजावटी आंतरिक प्रोफाइल




निर्माता और वारंटी

शेडोंग लेबुलांग प्रिसिजन मशीनरी कंपनी लिमिटेड, जो लेबुलांग मशीन के रूप में काम कर रही है, ने 1996 से अपने जिनान, चीन कारखाने में एल्यूमीनियम और पीवीसी प्रसंस्करण उपकरण का निर्माण किया है।सीएनसी एल्यूमिनियम पीवीसी प्रोफ़ाइल झुकने की मशीनसीई और आईएसओ प्रमाणन के साथ फैक्ट्री-डायरेक्ट आपूर्ति की जाती है। एक साल की वारंटी मुख्य संरचना को कवर करती है। दूरस्थ तकनीकी सहायता, इंस्टॉलेशन वीडियो और एक अंग्रेजी मैनुअल बिना किसी अतिरिक्त लागत के प्रदान किया जाता है। ऑन-साइट स्थापना और प्रशिक्षण की व्यवस्था अलग से की जा सकती है। रोलर मोल्ड, फॉर्मिंग बेल्ट और हाइड्रोलिक सील जैसे स्पेयर पार्ट्स का स्टॉक किया जाता है। मशीन का रंग, ब्रांडिंग और पैकेजिंग को OEM और ODM समझौतों के तहत अनुकूलित किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

1. क्या आप कोई फ़ैक्टरी या ट्रेडिंग कंपनी हैं?

हम 1996 से जिनान, चीन में अपनी उत्पादन सुविधा के साथ एक निर्माता हैं।

2. उपकरण की वारंटी कब तक है?

मुख्य संरचना पर एक वर्ष, रोलर मोल्ड और फॉर्मिंग बेल्ट जैसे सामान्य घिसाव वाले हिस्सों को छोड़कर।

3. बिक्री उपरांत सेवा कैसे प्रदान करें?

रिमोट वीडियो मार्गदर्शन, ऑनलाइन तकनीकी सहायता और वारंटी अवधि के भीतर दोषपूर्ण भागों का मुफ्त प्रतिस्थापन प्रदान किया जाता है। अतिरिक्त लागत पर ऑन-साइट इंस्टॉलेशन, कमीशनिंग और प्रशिक्षण की व्यवस्था की जा सकती है।

4. डिलीवरी का समय कितना है?

मानक मशीनें जमा भुगतान प्राप्त होने के 10 से 20 कार्य दिवसों के भीतर भेज दी जाती हैं।

5. आप कौन सी अन्य मशीनें बेचते हैं?

एल्युमीनियम काटने की मशीनें, एल्युमीनियम कॉर्नर क्रिम्पिंग मशीनें, पीवीसी वेल्डिंग मशीनें, सीएनसी ड्रिलिंग और मिलिंग मशीनें, और संपूर्ण दरवाजा और खिड़की उत्पादन लाइनें।

6. क्या मशीन थर्मल ब्रेक प्रोफाइल को मोड़ सकती है?

हाँ। उपयुक्त फॉर्मिंग बेल्ट और रोलर मोल्ड्स के साथ, मशीन इन्सुलेशन स्ट्रिप की अखंडता को बनाए रखते हुए थर्मल ब्रेक एल्यूमीनियम प्रोफाइल को मोड़ सकती है।
