एल्युमीनियम और पीवीसी के लिए हेवी-ड्यूटी सीएनसी प्रोफाइल बेंडिंग मशीन

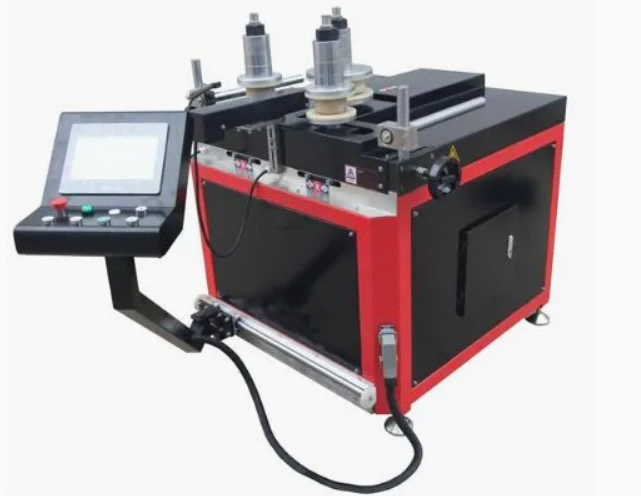

यह सीएनसी एल्युमीनियम और पीवीसी प्रोफाइल बेंडिंग मशीन वास्तुशिल्प प्रोफाइल निर्माण के उद्देश्य से बनाई गई है, जिसमें पर्दे की दीवारें, अग्रभाग, मेहराबदार खिड़कियां और पीवीसी खिड़की के फ्रेम शामिल हैं। 3-रोलर सिंक्रोनाइज़्ड बेंडिंग सिस्टम और सर्वो-संचालित नियंत्रण से सुसज्जित, यह ±0.5 मिमी सटीकता के साथ चिकनी, विरूपण-मुक्त वक्र प्रदान करता है। एल्यूमीनियम एक्सट्रूज़न और पीवीसी/यूपीवीसी प्रोफाइल दोनों के साथ संगत, मशीन एक ही सेटअप में मल्टी-रेडियस झुकने का समर्थन करती है, जिससे सामग्री अपशिष्ट को कम करते हुए उत्पादन दक्षता में काफी सुधार होता है। CE प्रमाणित और पूरी तरह से अनुकूलन योग्य, यह आधुनिक वास्तुशिल्प झुकने वाले अनुप्रयोगों के लिए आदर्श समाधान है।

• बहु-सामग्री अनुकूलता: The सीएनसी एल्यूमिनियम पीवीसी प्रोफ़ाइल झुकने की मशीनएल्यूमीनियम, पीवीसी, यूपीवीसी, थर्मल ब्रेक, स्टेनलेस स्टील और कॉपर प्रोफाइल को मोड़ता है। मशीन की क्षमता के भीतर विभिन्न सामग्री ग्रेड और क्रॉस-सेक्शन को समायोजित करने के लिए टूलींग सेट को बदला जा सकता है।
• 3-अक्ष सीएनसी स्थिति:एक्स, वाई और जेड एक्सिस पर सर्वो मोटर्स को 10-इंच टचस्क्रीन के साथ सीएनसी नियंत्रक के माध्यम से संचालित किया जाता है। स्थिति निर्धारण सटीकता ±0.02 मिमी है। ऑपरेटर सीधे इंटरफ़ेस पर बहु-त्रिज्या आकृतियाँ, चाप और मिश्रित वक्र प्रोग्राम करते हैं या USB के माध्यम से डेटा आयात करते हैं।
• हाइड्रोलिक थ्रस्ट विकल्प:तीन हाइड्रोलिक स्टेशन कॉन्फ़िगरेशन की पेशकश की जाती है - 20-टन, 25-टन और 40-टन - प्रोफ़ाइल सामग्री, दीवार की मोटाई और आवश्यक मोड़ त्रिज्या के आधार पर चयनित। हाइड्रोलिक पंप मानक औद्योगिक इकाइयों की तुलना में कम शोर के साथ संचालित होता है।
• झुकने के आकार की सीमा:मशीन सी-आकार, यू-आकार, एस-आकार, पूर्ण वृत्त, दीर्घवृत्त, बहु-त्रिज्या संयोजन और कस्टम आर्क का उत्पादन करती है। इष्टतम मोड़ गुणवत्ता के लिए प्रोफ़ाइल क्रॉस-सेक्शन से मेल खाने के लिए बेल्ट और रोलर मोल्ड को अनुकूलित किया जा सकता है।

यह काम किस प्रकार करता है

प्रोफ़ाइल लोड हो रही है

एल्यूमीनियम या पीवीसी प्रोफाइल को फीडिंग गाइड में रखा जाता है और झुकने की प्रक्रिया के दौरान फिसलने या मुड़ने से रोकने के लिए सुरक्षित रूप से क्लैंप किया जाता है।

2. 3-रोलर सिंक्रोनाइज्ड बेंडिंग

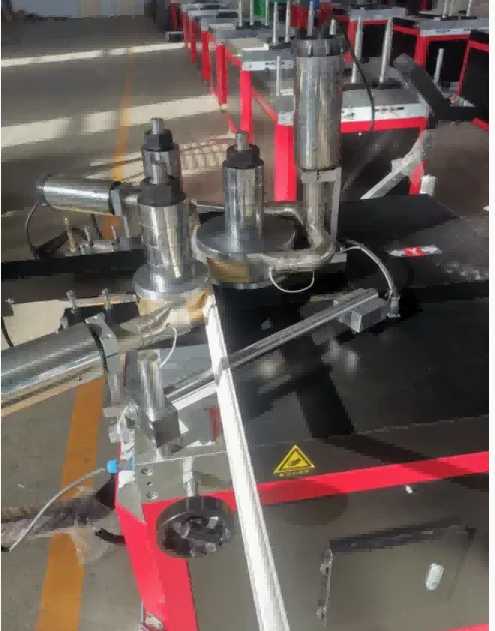

मशीन तीन सटीक रोलर्स का उपयोग करती है:

शीर्ष रोलर - प्रोफ़ाइल को आगे बढ़ाता है

दो साइड रोलर्स - समान दबाव लागू करने के लिए सीएनसी-नियंत्रित प्रक्षेप पथ के साथ चलते हैं

यह समकालिक गति सतह को क्षति या विरूपण के बिना लगातार चाप निर्माण सुनिश्चित करती है।

3. सर्वो-संचालित परिशुद्धता

सर्वो मोटर्स वास्तविक समय में रोलर स्थिति को नियंत्रित करते हैं, सटीक प्रतिक्रिया और दोहराने योग्य झुकने का प्रदर्शन प्रदान करते हैं। सीएनसी प्रणाली सामग्री स्प्रिंग-बैक के लिए स्वचालित रूप से क्षतिपूर्ति करती है।

4. मल्टी-रेडियस प्रोग्रामिंग

ऑपरेटर सीधे सीएडी ड्राइंग से कई झुकने वाले रेडी, आर्क सेगमेंट और पूर्ण सर्कल को प्रोग्राम कर सकते हैं। मशीन मानवीय हस्तक्षेप के बिना जटिल वक्रों को निष्पादित करती है।

5. सतत उत्पादन

एक बार प्रोग्राम सेट हो जाने के बाद, मशीन उच्च स्थिरता के साथ झुकने के चक्र को दोहराती है, जिससे यह बड़े पैमाने पर उत्पादन और कस्टम वास्तुशिल्प परियोजनाओं दोनों के लिए उपयुक्त हो जाती है।

प्रक्रिया प्रवाह:

प्रोफाइल लोड हो रहा है → सीएनसी प्रोग्राम इनपुट → 3-रोलर सिंक्रोनाइजेशन → सर्वो पोजिशनिंग → मल्टी-रेडियस बेंडिंग → फिनिश्ड कर्व्ड प्रोफाइल

प्रमुख विशेषताऐं

चिकने, सटीक घुमावों के लिए 3-रोलर सिंक्रोनाइज़्ड बेंडिंग सिस्टम

वास्तविक समय परिशुद्धता और दोहराव के लिए सर्वो-संचालित नियंत्रण

एक ही सेटअप में मल्टी-रेडियस बेंडिंग

एल्यूमिनियम और पीवीसी/यूपीवीसी प्रोफाइल के साथ संगत

जटिल वक्र प्रोग्रामिंग के लिए सीएडी ड्राइंग आयात

स्वचालित स्प्रिंग-बैक मुआवजा

उपयोगकर्ता के अनुकूल सीएनसी इंटरफ़ेस

कंपन-मुक्त संचालन के लिए हेवी-ड्यूटी फ़्रेम

सीई प्रमाणित और अनुकूलन योग्य

अनुप्रयोग

• पर्दे की दीवार प्रोफ़ाइल का झुकना

  वास्तुशिल्प मुखौटा घुमावदार फ्रेम

  आर्क विंडोज़ और डोर प्रोफाइल

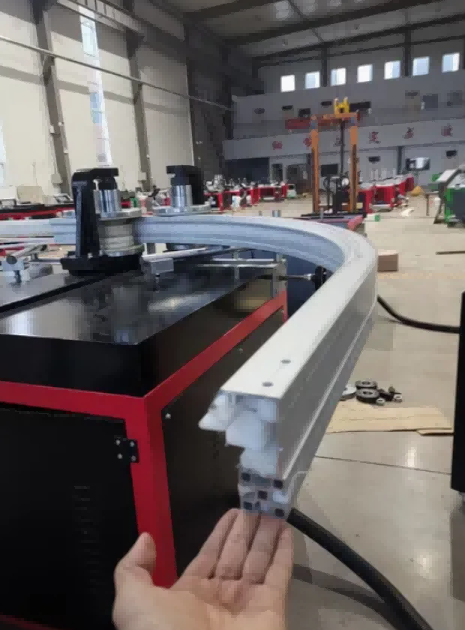

  पीवीसी खिड़की और दरवाज़े के फ्रेम का झुकना

  एल्यूमिनियम क्लैडिंग और ट्रिम बेंडिंग

  सजावटी आंतरिक प्रोफाइल




निर्माता और वारंटी

शेडोंग लेबुलांग प्रिसिजन मशीनरी कंपनी लिमिटेड, जो लेबुलांग मशीन के रूप में काम कर रही है, ने 1996 से अपने जिनान, चीन कारखाने में एल्यूमीनियम और पीवीसी प्रसंस्करण उपकरण का निर्माण किया है।सीएनसी एल्यूमिनियम पीवीसी प्रोफ़ाइल झुकने की मशीनसीई और आईएसओ प्रमाणन के साथ फैक्ट्री-डायरेक्ट आपूर्ति की जाती है। एक साल की वारंटी मुख्य संरचना को कवर करती है। दूरस्थ तकनीकी सहायता, इंस्टॉलेशन वीडियो और एक अंग्रेजी मैनुअल बिना किसी अतिरिक्त लागत के प्रदान किया जाता है। ऑन-साइट स्थापना और प्रशिक्षण की व्यवस्था अलग से की जा सकती है। रोलर मोल्ड, फॉर्मिंग बेल्ट और हाइड्रोलिक सील जैसे स्पेयर पार्ट्स का स्टॉक किया जाता है। मशीन का रंग, ब्रांडिंग और पैकेजिंग को OEM और ODM समझौतों के तहत अनुकूलित किया जा सकता है।

अक्सर पूछे जाने वाले प्रश्न

अक्सर पूछे जाने वाले प्रश्नों

1. यह मशीन किन सामग्रियों को मोड़ सकती है?

इसे खिड़कियों, दरवाजों, पर्दे की दीवारों और अग्रभागों में उपयोग किए जाने वाले एल्यूमीनियम एक्सट्रूज़न और पीवीसी/यूपीवीसी प्रोफाइल के लिए डिज़ाइन किया गया है।

2. क्या यह एक प्रोफ़ाइल में अनेक त्रिज्याओं को मोड़ सकता है?

हाँ। सीएनसी प्रणाली एक ही प्रोग्राम के भीतर बहु-त्रिज्या और खंडित चाप झुकने का समर्थन करती है।

3. क्या मशीन बड़े पैमाने पर उत्पादन के लिए उपयुक्त है?

बिल्कुल। एक बार प्रोग्राम करने के बाद, मशीन उच्च स्थिरता और न्यूनतम ऑपरेटर हस्तक्षेप के साथ झुकने के चक्र को दोहराती है।

4. क्या यह CAD फ़ाइल आयात का समर्थन करता है?

हाँ। सटीक निष्पादन के लिए जटिल वक्र और चाप खंडों को सीधे सीएडी ड्राइंग से आयात किया जा सकता है।

5. क्या मशीन को अनुकूलित किया जा सकता है?

हाँ। हम प्रोफ़ाइल आकार, झुकने की क्षमता और नियंत्रण प्रणालियों के लिए OEM/ODM अनुकूलन प्रदान करते हैं।

इस मशीन को क्यों चुनें?

परिशुद्धता झुकना - वास्तुशिल्प मानकों के लिए ±0.5 मिमी सटीकता

दक्षता - एक सेटअप में मल्टी-रेडियस झुकने से श्रम और चक्र का समय कम हो जाता है

बहुमुखी प्रतिभा - एल्यूमीनियम और पीवीसी प्रोफाइल के लिए एक मशीन

विश्वसनीयता - हेवी-ड्यूटी फ्रेम और सर्वो-संचालित प्रणाली दीर्घकालिक स्थिरता सुनिश्चित करती है

वैश्विक अनुपालन - अंतरराष्ट्रीय परियोजनाओं के लिए सीई प्रमाणित
