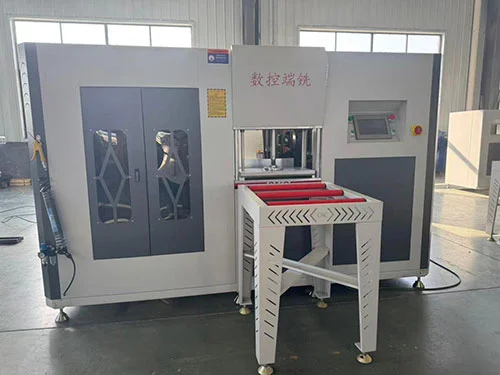

डुअल कट 4+2 एक्सिस एंड मिलर थर्मल ब्रेक एल्युमीनियम उत्पादन लाइन

यह डबल-कट 4+2 शाफ्ट एंड मिलिंग थर्मली ब्रोकन एल्यूमीनियम प्रोफाइल उत्पादन लाइन एलबीएल मशीन द्वारा जिनान, चीन में अपने कारखाने में निर्मित की गई थी। कंपनी 1996 से एल्यूमीनियम मिश्र धातु के दरवाजे और खिड़की उपकरण का उत्पादन कर रही है, और उत्पादन लाइन सीधे कारखाने से बेची जाती है। OEM/ODM कॉन्फ़िगरेशन स्वीकार किए जाते हैं. यह एंड मिलर दो स्वतंत्र स्पिंडल का उपयोग करके थर्मल ब्रेक प्रोफाइल के उच्च-मात्रा उत्पादन के लिए डिज़ाइन किया गया है जो निष्क्रिय रिटर्न स्ट्रोक के बिना दोनों दिशाओं में कट करता है। एक 4+2 अक्ष सीएनसी प्रणाली स्पिंडल को स्थित करती है और उनके अभिविन्यास को 0° और 90° के बीच स्वचालित रूप से बदल देती है। कास्ट-आयरन बेस, रैखिक गाइड रेल, और बॉल-स्क्रू ड्राइव ±0.02 मिमी के भीतर स्थिति सटीकता बनाए रखते हैं, और प्री-लोडेड प्रोग्राम के साथ 7 इंच का टचस्क्रीन सेटिंग्स का प्रबंधन करता है।

डुअल कट 4+2 एक्सिस एंड मिलर थर्मल ब्रेक एल्युमीनियम उत्पादन लाइन

• दोहरी-कट प्रणाली:दो स्वतंत्र स्पिंडल, एक आगे और एक पीछे, प्रोफ़ाइल के साथ दोनों दिशाओं में काटने की अनुमति देते हैं। मिलिंग चक्र को निष्क्रिय रिटर्न स्ट्रोक की आवश्यकता नहीं होती है, जो केवल एक दिशा में कटौती करने वाली एकल-स्पिंडल मशीनों की तुलना में समग्र चक्र समय को कम करता है।
• 4+2 अक्ष सीएनसी नियंत्रण:चार सर्वो अक्ष रैखिक प्रोफ़ाइल फीडिंग और स्थिति का प्रबंधन करते हैं; दो अतिरिक्त रोटरी अक्ष स्पिंडल को 0° और 90° के बीच स्वचालित रूप से स्विच करते हैं। यह लेआउट मैन्युअल टूलींग परिवर्तन के बिना एंड मिलिंग, टेनन कटिंग और मलियन्स, रीइन्फोर्स्ड मलियंस और फ्रेम प्रोफाइल पर नॉचिंग की अनुमति देता है।
• थर्मल ब्रेक एल्यूमीनियम अनुकूलता:कटर ज्योमेट्री और क्लैम्पिंग व्यवस्था को थर्मल ब्रेक प्रोफाइल के लिए डिज़ाइन किया गया है, जहां इंसुलेटिंग स्ट्रिप बरकरार रहनी चाहिए और तैयार खिड़की या दरवाजे की असेंबली में अच्छे थर्मल प्रदर्शन के लिए मिल्ड सतहों को टाइट जॉइंट फिट प्रदान करना चाहिए।

डुअल कट 4+2 एक्सिस एंड मिलर थर्मल ब्रेक एल्युमीनियम उत्पादन लाइन

• परिशुद्धता और स्थिरता:मशीन का आधार कच्चा लोहा है, जो मिलिंग के दौरान नम कंपन को द्रव्यमान प्रदान करता है। पोजिशनिंग अक्षों पर रैखिक गाइड रेल और बॉल-स्क्रू ड्राइव लगातार संचालन के तहत ±0.02 मिमी के भीतर दोहराव बनाए रखते हैं। रबर-चेहरे वाले जबड़े के साथ वायवीय क्लैंप इसकी सतह को चिह्नित किए बिना प्रोफ़ाइल को सुरक्षित रूप से पकड़ते हैं।

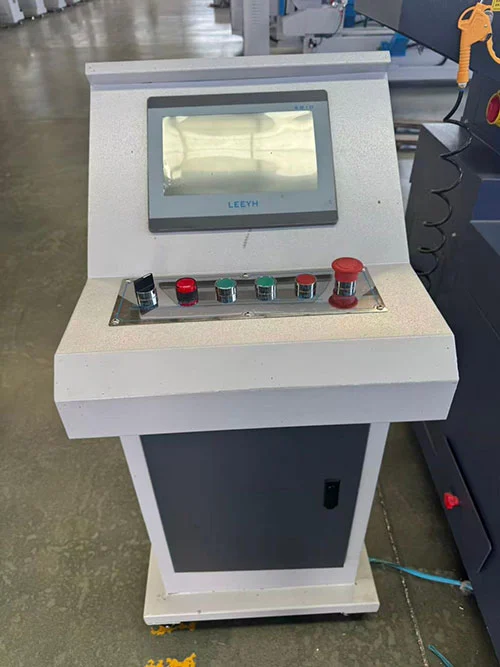

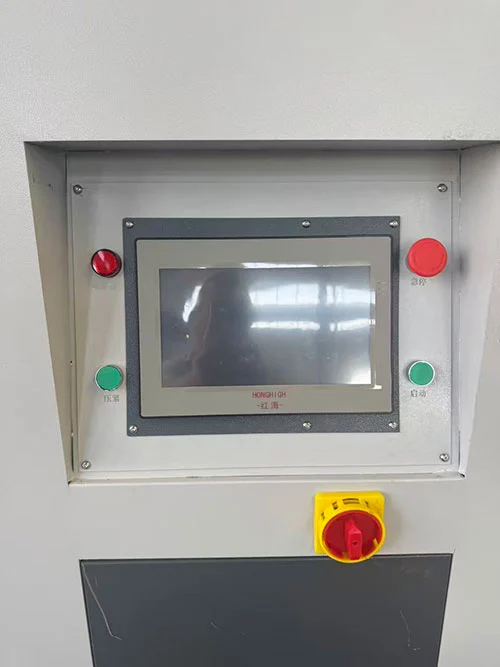

• संचालन और प्रोग्रामिंग:7 इंच का टचस्क्रीन इंटरफ़ेस (ESTUN या श्नाइडर सीएनसी सिस्टम) आमतौर पर उपयोग किए जाने वाले प्रोफ़ाइल प्रोग्राम को संग्रहीत करता है। ऑपरेटर किसी प्रीसेट को वापस बुला सकता है या सीधे नए आयाम दर्ज कर सकता है। एक वैकल्पिक क्यूआर कोड स्कैनिंग फ़ंक्शन स्वचालित रूप से संबंधित मशीनिंग प्रोग्राम को लोड कर सकता है, जिससे सेटअप समय और इनपुट त्रुटियों की संभावना कम हो जाती है।

डुअल कट 4+2 एक्सिस एंड मिलर थर्मल ब्रेक एल्युमीनियम उत्पादन लाइन अनुप्रयोग

• थर्मल ब्रेक एल्यूमीनियम दरवाजा और खिड़की मुलियन / ट्रांसॉम एंड मिलिंग
• फ़्रेम और सैश प्रोफ़ाइल टेनन और ग्रूव प्रसंस्करण
• पर्दा दीवार एल्यूमीनियम प्रोफ़ाइल अंत चेहरा मशीनिंग
• उच्च मात्रा एल्यूमीनियम खिड़की उत्पादन लाइनें

यह काम किस प्रकार करता है

The डुअल कट 4+2 एक्सिस एंड मिलर थर्मल ब्रेक एल्युमीनियम उत्पादन लाइनऑपरेटर द्वारा वायवीय क्लैंप में थर्मल ब्रेक एल्यूमीनियम प्रोफ़ाइल लोड करने के साथ काम करता है। 4+2 अक्ष सीएनसी नियंत्रण स्पिंडल को उचित कोण (0° या 90°) पर रखता है और प्रोफ़ाइल सिरों को मिलाने के लिए उन्हें रैखिक अक्षों के साथ ले जाता है। एक स्पिंडल फॉरवर्ड पास में कट करता है, और दूसरा स्पिंडल, विपरीत दिशा में घूमते हुए, रिटर्न पास पर कट पूरा करता है - या दोनों प्रोग्राम के आधार पर एक साथ अलग-अलग चेहरों को मशीन कर सकते हैं। मिलिंग गहराई, टेनन लंबाई और ग्रूव आयाम टचस्क्रीन के माध्यम से सेट किए जाते हैं। दोहरी-कट क्रिया का मतलब है कि स्पिंडल पूरे चक्र में लगे हुए हैं, और क्लैंप जारी होने के बाद प्रोफ़ाइल अगले प्रसंस्करण चरण के लिए तैयार है।

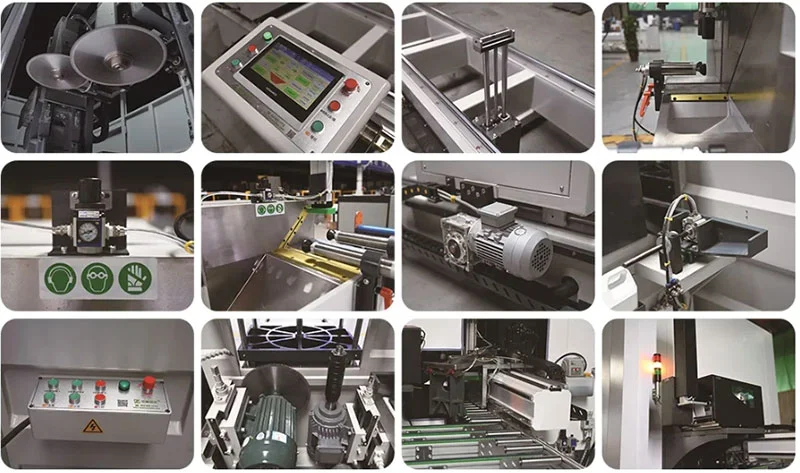

ज़रूरी भाग

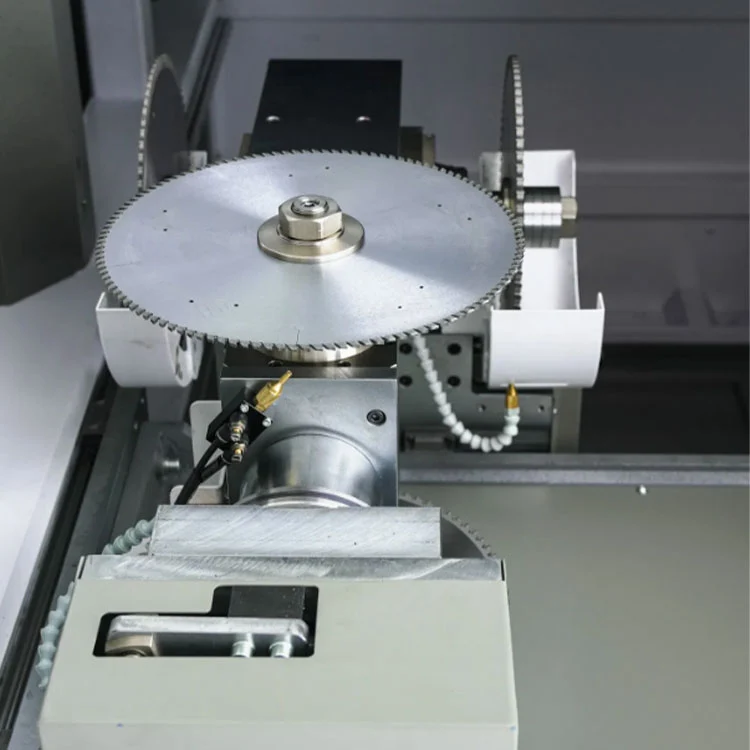

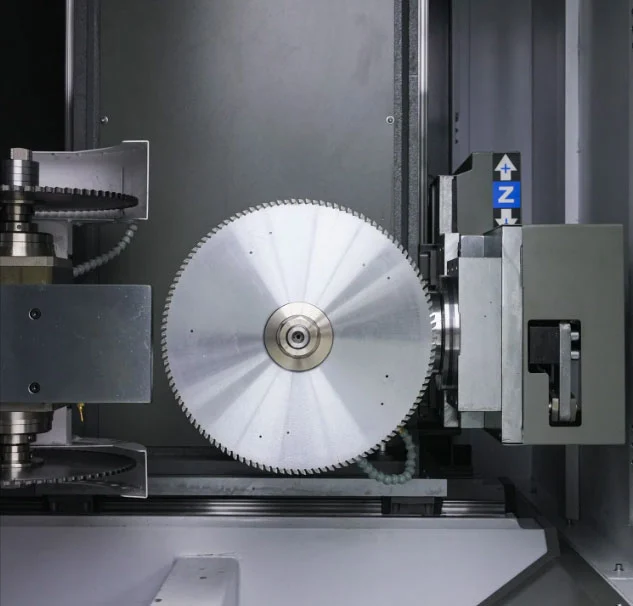

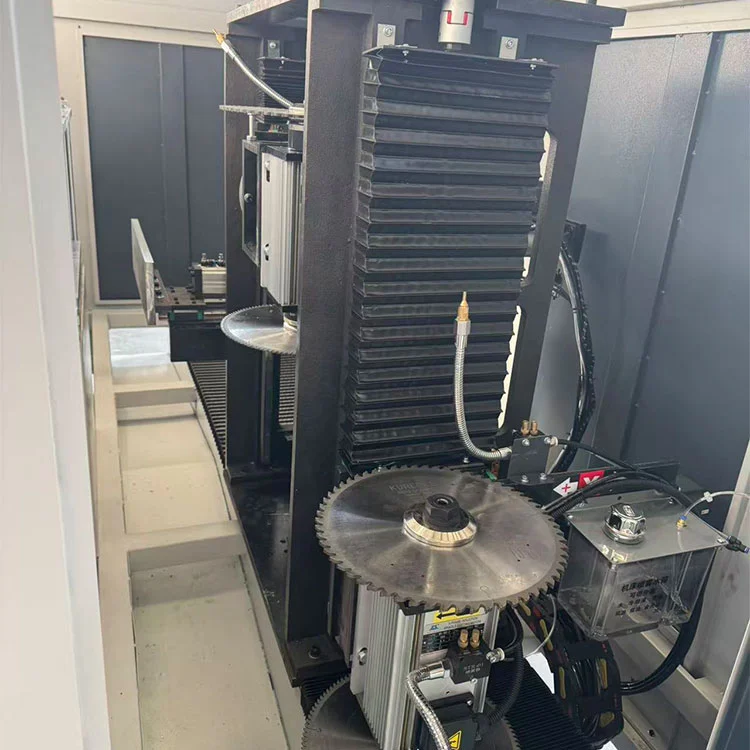

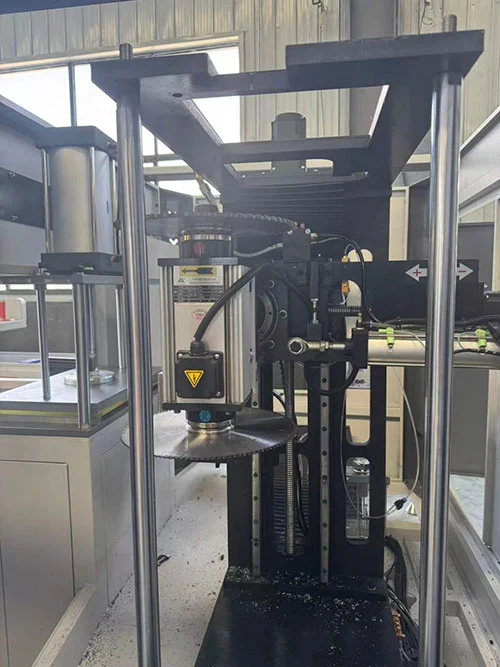

• ट्विन स्पिंडल (2×3kW):प्रत्येक स्पिंडल मोटर 2800rpm पर 3kW प्रदान करती है और φ230mm से φ350mm तक मिलिंग कटर स्वीकार करती है। एक स्पिंडल को दक्षिणावर्त घुमाने के लिए कॉन्फ़िगर किया गया है, दूसरे को वामावर्त घुमाने के लिए कॉन्फ़िगर किया गया है, जिससे पुनर्स्थापन के बिना द्विदिशात्मक कटिंग सक्षम हो जाती है।

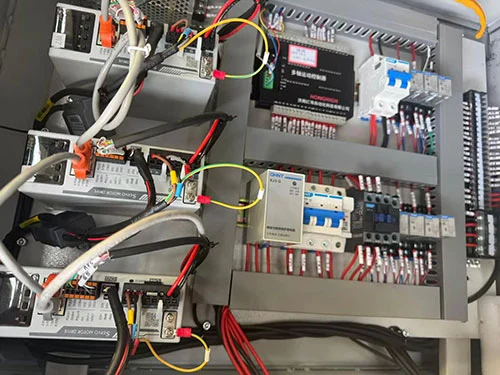

• 4+2 अक्ष सीएनसी प्रणाली:सीएनसी नियंत्रक (ESTUN या श्नाइडर) चार रैखिक सर्वो अक्षों (प्रोफ़ाइल फ़ीड और टूल पोजिशनिंग) और दो रोटरी अक्षों (स्पिंडल कोण स्विचिंग) का समन्वय करता है। प्रोग्राम को यूएसबी, टचस्क्रीन या वैकल्पिक क्यूआर कोड स्कैनर के माध्यम से लोड किया जा सकता है।
• कच्चा लोहा आधार और रैखिक गाइड:भारी कच्चा लोहा बिस्तर एक स्थिर नींव प्रदान करता है। रैखिक गाइड रेल और सटीक बॉल स्क्रू न्यूनतम प्रतिक्रिया के साथ सुचारू, सटीक अक्ष गति सुनिश्चित करते हैं।
• रबर सुरक्षा के साथ वायवीय क्लैंपिंग:मिलिंग के दौरान क्लैंप प्रोफ़ाइल को सुरक्षित रूप से पकड़ते हैं। सतह पर खरोंच और एल्युमीनियम के विरूपण को रोकने के लिए संपर्क सतहों पर रबर पैड लगाए जाते हैं।
• धूल निष्कर्षण बंदरगाह:धूल निष्कर्षण प्रणाली के लिए एक कनेक्शन बिंदु निरंतर संचालन के दौरान कार्य क्षेत्र को एल्यूमीनियम चिप्स से मुक्त रखने में मदद करता है।

तकनीकी निर्देश

• विद्युत आपूर्ति: 380V/50Hz/3Ph
• कुल शक्ति: 8.8 किलोवाट (2 × 3 किलोवाट स्पिंडल मोटर + सर्वो ड्राइव)
• स्पिंडल स्पीड: 2800 आरपीएम
• मिलिंग कटर व्यास: φ230--φ350 मिमी (अनुकूलन योग्य)
• कार्यशील वायुदाब: 0.5--0.8 एमपीए
• अधिकतम मिलिंग गहराई: 80 मिमी
• अधिकतम प्रोफ़ाइल आकार: चौड़ाई ≤120 मिमी, ऊंचाई ≤150 मिमी
• मशीन का आयाम: 1700 × 800 × 1500 मिमी
• वज़न: ≈ 450 किग्रा

फ़ैक्टरी और बिक्री के बाद

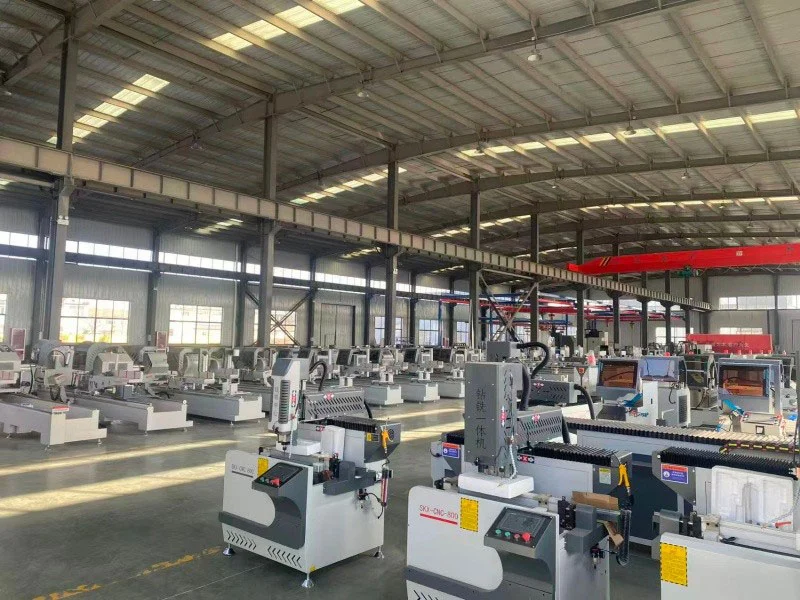

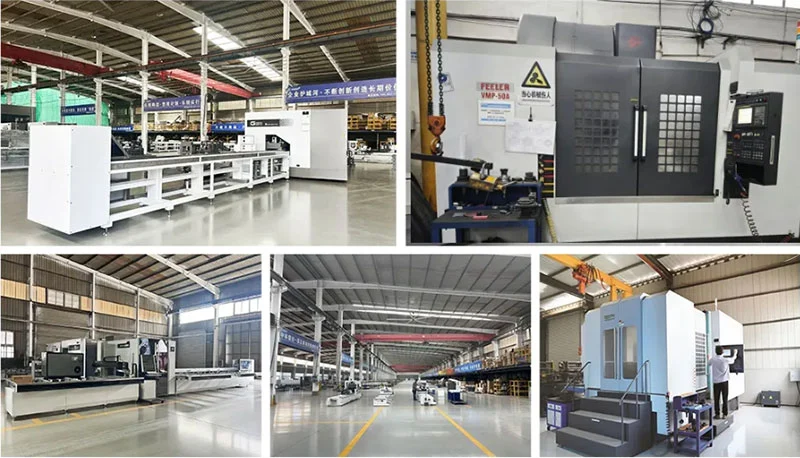

एलबीएल मशीन ने 1996 से अपनी जिनान उत्पादन साइट का संचालन किया है, खिड़की, दरवाजे और प्रोफ़ाइल प्रसंस्करण मशीनों का निर्माण किया है।डुअल कट 4+2 एक्सिस एंड मिलर थर्मल ब्रेक एल्युमीनियम उत्पादन लाइनCE और ISO प्रमाणपत्रों के साथ सीधे कारखाने से भेजा जाता है। एक साल की संरचनात्मक वारंटी मानक है। रिमोट इंस्टॉलेशन वॉकथ्रू, प्रशिक्षण मीडिया और ऑनलाइन सहायता निःशुल्क शामिल है। उपभोग्य वस्तुएं - कटर, जबड़े, सील - स्टॉक में रखी गई हैं। ऑन-साइट कमीशनिंग की व्यवस्था की जा सकती है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: क्या आपका उपकरण खिड़की/दरवाजा प्रोफाइल और एल्यूमीनियम पर्दा दीवार प्रोफाइल दोनों को संभाल सकता है?

उत्तर: हाँ. हमारा कारखाना दरवाजे, खिड़कियां और पर्दे की दीवार के निर्माण के लिए बुद्धिमान मशीनें तैयार करता है। उदाहरण के लिए, G20/G50 वर्कस्टेशन पूर्ण-प्रक्रिया मशीनिंग को संभालता है, जबकि हमारी LBL-ब्रांड आरी 45° से 135° के कोण पर प्रोफाइल काटती है। हम आपकी विशिष्ट उत्पादन आवश्यकताओं के आधार पर उपकरण की अनुशंसा करते हैं।

प्रश्न: क्या ऑपरेशन जटिल है? क्या मुझे कई कुशल श्रमिकों की आवश्यकता है?

उत्तर: हम मशीनों को न्यूनतम प्रशिक्षण के साथ संचालित करने के लिए डिज़ाइन करते हैं। सीएनसी सिस्टम प्रीसेट प्रोग्राम संग्रहीत करता है, और इंटरफ़ेस सीधे मेनू का उपयोग करता है। किसी उन्नत प्रोग्रामिंग ज्ञान की आवश्यकता नहीं है। हम आपके कर्मचारियों को शीघ्रता से कुशल बनने में मदद करने के लिए निःशुल्क प्रशिक्षण सामग्री, दूरस्थ मार्गदर्शन और इंस्टॉलेशन वीडियो प्रदान करते हैं।

प्रश्न: प्रसंस्करण सटीकता और दीर्घकालिक स्थिरता के बारे में क्या?

उत्तर: हम सर्वो मोटर्स के साथ कास्ट-आयरन मशीन बॉडी, लीनियर गाइड रेल और बॉल-स्क्रू ड्राइव का उपयोग करते हैं। मुख्य घटक अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त आपूर्तिकर्ताओं से प्राप्त किए जाते हैं। डायमंड-टिप्ड उपकरण और स्वचालित स्नेहन प्रणाली समय के साथ लगातार सटीकता का समर्थन करते हुए, काटने की गुणवत्ता को बनाए रखने और घटक जीवन को बढ़ाने में मदद करती है।

प्रश्न: आप बिक्री के बाद क्या सेवा प्रदान करते हैं?

उत्तर: हम 24 घंटे ऑनलाइन सहायता, एक साल की वारंटी और आजीवन रखरखाव सेवा प्रदान करते हैं। वीडियो कॉल के माध्यम से दूरस्थ समस्या निवारण उपलब्ध है। यदि साइट पर दौरा आवश्यक हो, तो हम अतिरिक्त लागत पर इसकी व्यवस्था कर सकते हैं। स्पेयर पार्ट्स स्टॉक में रखे गए हैं और जल्दी से भेजे जा सकते हैं।
