सीएनसी फोर हेड कॉर्नर क्रिम्पिंग मशीन
सीएनसी फोर हेड कॉर्नर क्रिम्पिंग मशीन CLM4S-1800×3000 एक उच्च-स्तरीय स्वचालित उपकरण है जिसे एल्यूमीनियम खिड़की, दरवाजे और थर्मल ब्रेक प्रोफाइल के 90° कॉर्नर क्रिम्पिंग के लिए डिज़ाइन किया गया है। यह एक चक्र में एक साथ चार-कोने की क्रिम्पिंग को पूरा कर सकता है, जिससे बड़े पैमाने पर विनिर्माण के लिए उत्पादन क्षमता में काफी सुधार होता है। सीएनसी सर्वो प्रणाली और सटीक बॉल स्क्रू ट्रांसमिशन से सुसज्जित, यह सटीक स्थिति और लगातार क्रिम्पिंग गुणवत्ता सुनिश्चित करता है। हेवी-ड्यूटी वेल्डेड फ्रेम और स्थिर हाइड्रोलिक प्रणाली मजबूत क्रिम्पिंग बल प्रदान करती है, जो इसे प्रीमियम एल्यूमीनियम दरवाजे और खिड़कियों के उच्च-शक्ति वाले कोने कनेक्शन के लिए आदर्श बनाती है। यह एलबीएल ब्रांड का गर्म बिक्री उत्पाद है। हम लगभग 19 वर्षों से मशीन का निर्माण कर रहे हैं
शेडोंग लेबुलांग प्रिसिजन मशीनरी कंपनी लिमिटेड, जो एलबीएल मशीन ब्रांड के तहत चीन के जिनान में अपनी उत्पादन सुविधा संचालित करती है, 1996 से एल्यूमीनियम और पीवीसी प्रसंस्करण उपकरण का निर्माण कर रही है।सीएनसी फोर हेड कॉर्नर क्रिम्पिंग मशीनCE और ISO 9001 प्रमाणीकरण प्राप्त है और इसे फ़ैक्टरी-प्रत्यक्ष आधार पर बेचा जाता है। OEM और ODM कॉन्फ़िगरेशन स्वीकार किए जाते हैं। यह मशीन एक ही चक्र में एल्यूमीनियम या थर्मल ब्रेक एल्यूमीनियम खिड़की या दरवाजे के फ्रेम के सभी चार कोनों को समेट देती है। चार क्रिम्पिंग हेड, प्रत्येक एक हाइड्रोलिक सिलेंडर द्वारा संचालित, सीएनसी नियंत्रण के तहत सर्वो मोटर्स और बॉल स्क्रू द्वारा स्थित होते हैं। टचस्क्रीन पीएलसी रिकॉल के लिए फ्रेम आयामों को संग्रहीत करता है, और दोहराने की स्थिति सटीकता ±0.1 मिमी के भीतर है। समायोजित अधिकतम फ़्रेम आकार 1800 मिमी ऊंचा और 3000 मिमी चौड़ा है। प्रोफ़ाइल की चौड़ाई क्षमता 100 मिमी तक है। हाइड्रोलिक सिस्टम 15 एमपीए का रेटेड दबाव और 48 केएन का क्रिम्पिंग बल प्रदान करता है, दो-चरण उच्च-निम्न दबाव फ़ीड के साथ जो स्ट्रोक को तेजी से पूरा करता है और फिर चक्र के अंत में पूर्ण दबाव लागू करता है।
मुख्य विशेषताएं
- चार-सिर एक साथ crimping: The सीएनसी फोर हेड कॉर्नर क्रिम्पिंग मशीनएक दबाव चक्र में फ्रेम के सभी चार कोनों को पूरा करता है। यह सिंगल-हेड या डबल-हेड विकल्पों की तुलना में हैंडलिंग समय को कम कर देता है, जहां फ्रेम को प्रत्येक जोड़ी कोनों के लिए पुन: व्यवस्थित और पुन: क्लैंप किया जाना चाहिए।
- सीएनसी सर्वो पोजीशनिंग:प्रत्येक क्रिम्पिंग हेड को बॉल स्क्रू चलाने वाली सर्वो मोटर द्वारा स्थापित किया जाता है। ऑपरेटर टचस्क्रीन पर फ्रेम आकार का चयन करता है, और हेड स्वचालित रूप से आवश्यक स्थिति में चले जाते हैं। एक ही सिस्टम एकाधिक फ़्रेम रेसिपी संग्रहीत करता है। दोहराव स्थिति सटीकता ±0.1 मिमी पर निर्दिष्ट है, विकर्ण त्रुटि आमतौर पर 1 मिमी के भीतर और ठीक से तैयार प्रोफाइल के तहत 0.15 मिमी से नीचे सीम त्रुटि है।
- फ़्रेम आकार सीमा:मशीन 550 × 550 मिमी से लेकर 1800 मिमी तक की ऊंचाई और 3000 मिमी चौड़ाई के फ़्रेमों को संभालती है, जो आवासीय और वाणिज्यिक उत्पादन में पाए जाने वाले अधिकांश एल्यूमीनियम खिड़की और दरवाज़े के फ्रेम आयामों को कवर करती है।
- हाइड्रोलिक क्रिम्पिंग सिस्टम:प्रत्येक हेड 15 एमपीए के रेटेड तेल दबाव और 48 केएन के कुल क्रिम्पिंग बल के साथ एक हाइड्रोलिक सिलेंडर द्वारा संचालित होता है। हाइड्रोलिक सर्किट दो-चरण उच्च-निम्न दबाव अनुक्रम का उपयोग करता है: तीव्र दृष्टिकोण स्ट्रोक चक्र के समय को कम करता है, जबकि स्ट्रोक के अंत में उच्च दबाव पकड़ एक तंग कोने कनेक्शन सुनिश्चित करता है।
- वायवीय चलती क्लैंप:फ्रेम लोडिंग के लिए क्लैम्पिंग इकाइयाँ स्वचालित रूप से आगे बढ़ती हैं और अनलोडिंग के लिए क्रिम्पिंग के बाद पीछे हट जाती हैं। प्रोफ़ाइल को स्थिति में बनाए रखने और दबाने वाले स्ट्रोक के दौरान विरूपण के जोखिम को कम करने के लिए क्लैंपिंग बल दो दिशाओं से लगाया जाता है।
तकनीकी निर्देश
| वस्तु | पैरामीटर |
| नमूना | CLM4S-1800×3000 |
| नियंत्रण प्रणाली | सीएनसी + सर्वो ड्राइव |
| अधिकतम फ़्रेम आकार | 1800 मिमी × 3000 मिमी (एच × डब्ल्यू) |
| न्यूनतम फ़्रेम आकार | 550 मिमी × 550 मिमी |
| लागू प्रोफ़ाइल | एल्युमीनियम, थर्मल ब्रेक एल्युमीनियम |
| प्रोफ़ाइल चौड़ाई | ≤100मिमी |
| क्रिम्पिंग फोर्स | 48KN |
| रेटेड तेल का दबाव | 15 एमपीए |
| हाइड्रोलिक टैंक | 60L |
| बिजली की आपूर्ति | 380V / 50Hz |
| कुल शक्ति | 7.5 किलोवाट |
| कार्यशील वायुदाब | 0.5--0.8MPa |
| समग्र आयाम | 4700×2200×2500मिमी |
| शुद्ध वजन | 2500 किग्रा |
| प्रमाणन | सीई, ISO9001 |
यह काम किस प्रकार करता है
The सीएनसी फोर हेड कॉर्नर क्रिम्पिंग मशीनएक अनुक्रम में संचालित होता है जो टचस्क्रीन पर फ़्रेम आयाम प्रविष्टि से शुरू होता है। चार क्रिम्पिंग हेड, प्रत्येक सर्वो-संचालित बॉल स्क्रू एक्सिस पर लगे होते हैं, स्वचालित रूप से प्रोग्राम किए गए पदों पर चले जाते हैं। ऑपरेटर कटे हुए और तैयार एल्यूमीनियम प्रोफाइल को क्लैंपिंग फिक्स्चर में रखता है। वायवीय क्लैंप ऊर्ध्वाधर और क्षैतिज दोनों दिशाओं से दबाव डालते हुए प्रोफाइल को जगह पर रखने के लिए संलग्न होते हैं। एक बार क्लैंप करने के बाद, हाइड्रोलिक सर्किट दो चरणों में सक्रिय होता है: एक कम दबाव वाला तीव्र अग्रिम क्रिम्पिंग टूल को प्रोफ़ाइल कोनों के संपर्क में ले जाता है, और एक उच्च दबाव वाला होल्ड कोने के जोड़ को पूरा करने के लिए पूर्ण 48 kN क्रिम्पिंग बल लागू करता है। होल्ड समय के बाद, क्लैंप निकल जाते हैं, क्रिम्पिंग उपकरण पीछे हट जाते हैं, और तैयार फ्रेम को हटाया जा सकता है। सभी चार कोने एक चक्र में पूरे हो जाते हैं, इसलिए फ़्रेम को दोबारा स्थापित करने की आवश्यकता नहीं होती है।
ज़रूरी भाग
- सर्वो मोटर्स और बॉल स्क्रू:चार सिरों में से प्रत्येक को एक एसी सर्वो मोटर द्वारा एक सटीक बॉल स्क्रू से जोड़कर स्वतंत्र रूप से तैनात किया गया है। यह व्यवस्था ±0.1 मिमी दोहराव प्रदान करती है और मैन्युअल समायोजन के बिना सिरों को विभिन्न फ्रेम आकारों के लिए पुन: स्थापित करने की अनुमति देती है।
- हाइड्रोलिक पावर यूनिट:एक 60-लीटर टैंक दबाव नियंत्रण वाल्व के साथ कई गुना के माध्यम से चार हाइड्रोलिक सिलेंडरों को तेल की आपूर्ति करता है। उच्च-निम्न दबाव दो-चरण अनुक्रम को पीएलसी द्वारा सोलनॉइड वाल्व के माध्यम से प्रबंधित किया जाता है।

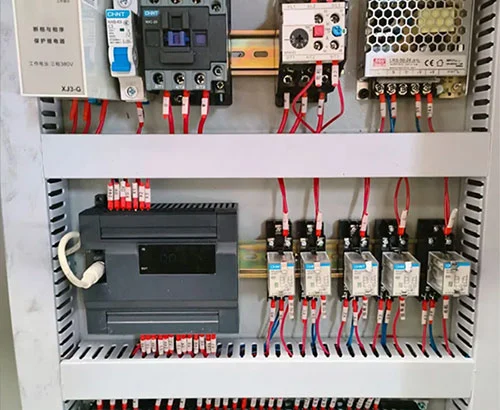

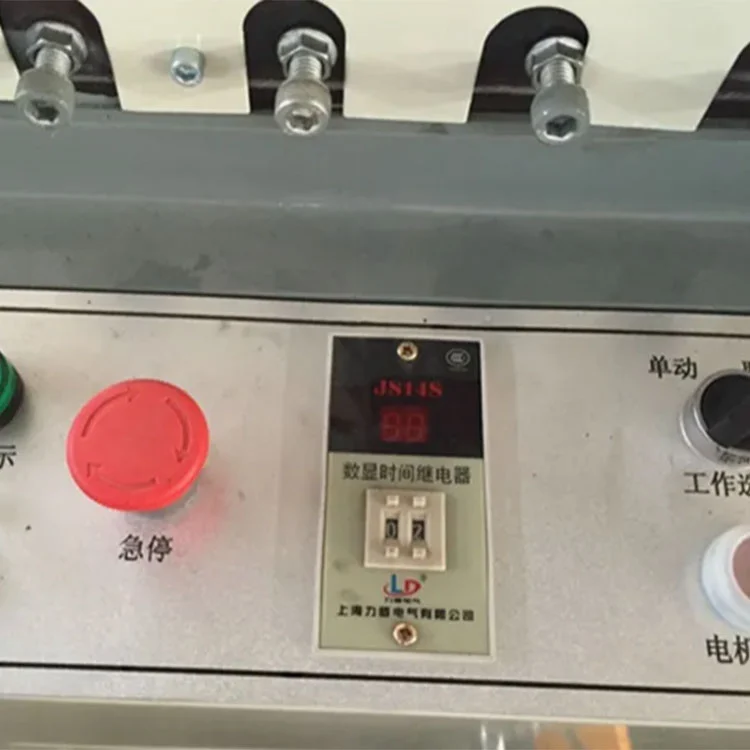

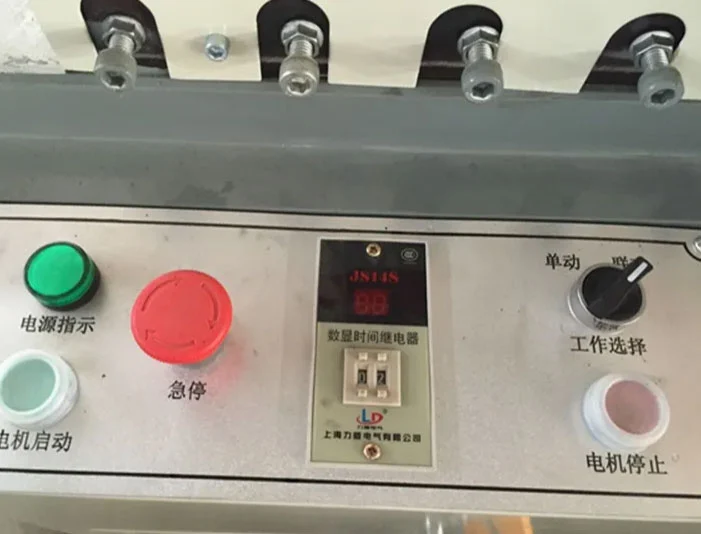

- टचस्क्रीन और पीएलसी:औद्योगिक टचस्क्रीन फ्रेम आकार सेटिंग्स, संग्रहीत प्रोग्राम, उत्पादन काउंटर और अलार्म संदेश प्रदर्शित करता है। आमतौर पर उत्पादित फ्रेम आयामों के लिए पैरामीटर व्यंजनों को सहेजा और याद किया जा सकता है।

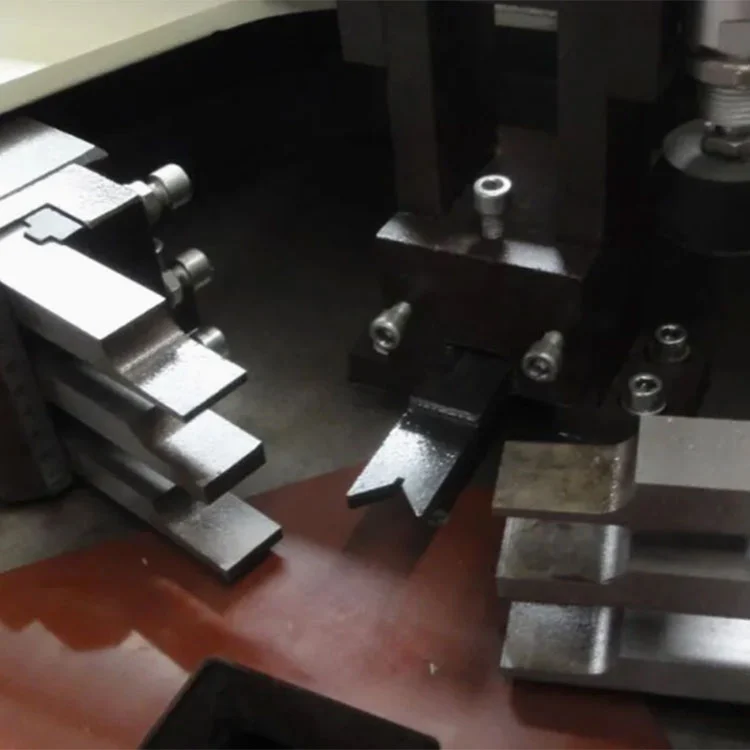

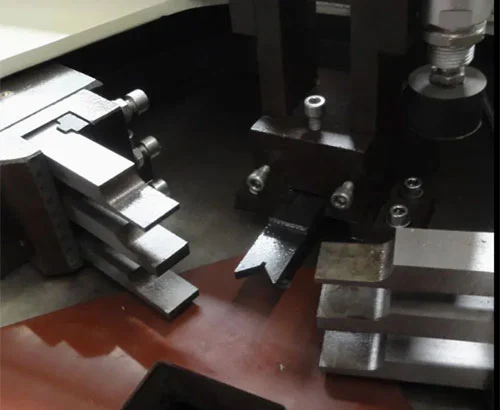

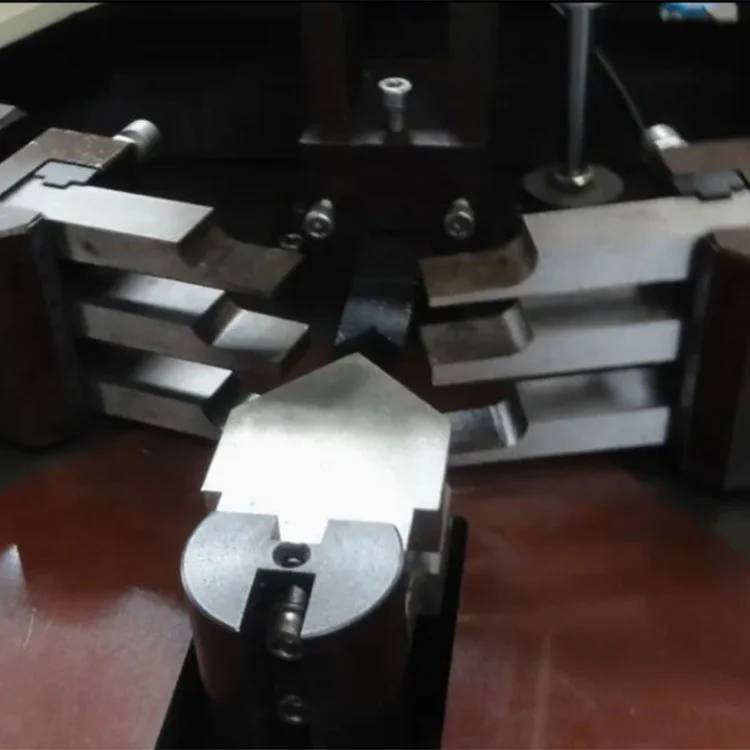

- क्रिम्पिंग उपकरण:कठोर स्टील क्रिम्पिंग चाकू को प्रोफ़ाइल ज्यामिति से मेल खाने के लिए मशीनीकृत किया जाता है। विभिन्न प्रोफ़ाइल क्रॉस-सेक्शन के लिए टूलींग सेट का आदान-प्रदान किया जा सकता है। चाकू गहराई और संरेखण के लिए समायोज्य हैं।

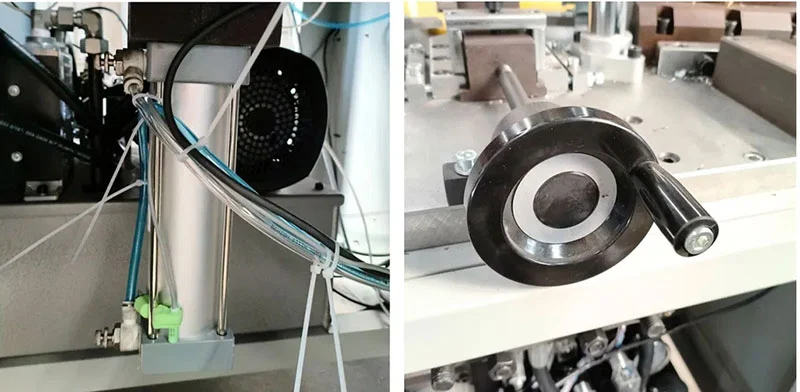

- वायवीय क्लैम्पिंग प्रणाली:क्लैम्प रैखिक गाइडों पर आगे बढ़ते हैं और पीछे हटते हैं। क्लैम्पिंग बल को वायवीय सिलेंडरों द्वारा 0.5-0.8 एमपीए पर नियंत्रित दबाव के साथ आपूर्ति की जाती है। दोहरी दिशा वाली क्लैम्पिंग डिज़ाइन क्रिम्पिंग के दौरान प्रोफ़ाइल को स्थिर करने के लिए दो तरफ से बल लगाती है।
- मशीन फ़्रेम:एक वेल्डेड स्टील संरचना चार गतिशील शीर्षों और स्थिर केंद्रीय कार्य तालिका का समर्थन करती है। फ़्रेम को क्रिम्पिंग के दौरान उत्पन्न प्रतिक्रिया बलों का विरोध करने और समय के साथ सिर संरेखण बनाए रखने के लिए डिज़ाइन किया गया है।
अनुप्रयोग परिदृश्य

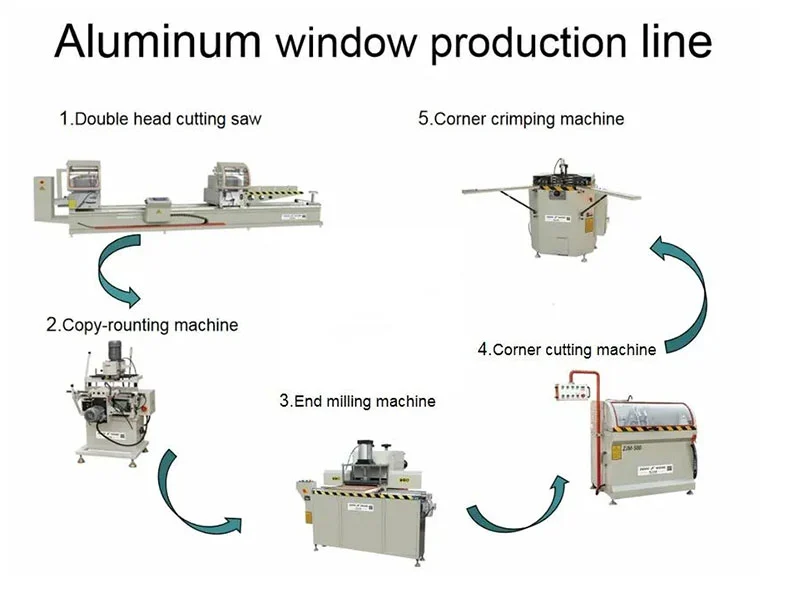

एल्युमीनियम विंडो निर्माण
ख़िड़की की क्रिम्पिंग, स्लाइडिंग, और थर्मल ब्रेक इंसुलेटेड खिड़की के फ्रेम।
एल्यूमिनियम दरवाजा उत्पादन
प्रवेश द्वार, बालकनी दरवाजे, अग्निरोधक एल्यूमीनियम दरवाजे और आंतरिक एल्यूमीनियम दरवाजे के फ्रेम की कॉर्नर असेंबली।
पर्दे की दीवार और बिल्डिंग प्रोफाइल
एल्युमीनियम मुलियन्स, ट्रांसॉम और फेशियल प्रोफाइल की 90° कॉर्नर क्रिम्पिंग।
उच्च मात्रा में उत्पादन
मध्यम और बड़े एल्यूमीनियम दरवाजे और खिड़की कारखानों में उपयोग किया जाता है जहां एक चक्र में चार कोनों को पूरा करने से प्रति-फ्रेम प्रसंस्करण समय कम हो जाता है और उच्च दैनिक आउटपुट का समर्थन होता है।
निर्माता और वारंटी
शेडोंग लेबुलांग प्रिसिजन मशीनरी कंपनी लिमिटेड, एलबीएल मशीन के रूप में काम कर रही है, 1996 से अपनी जिनान सुविधा में एल्यूमीनियम और पीवीसी विंडो और डोर प्रोसेसिंग उपकरण का उत्पादन कर रही है। कंपनी आर एंड डी, मशीनिंग, असेंबली, परीक्षण और बिक्री का प्रबंधन इन-हाउस करती है।सीएनसी फोर हेड कॉर्नर क्रिम्पिंग मशीनइस एकीकृत प्रणाली के तहत बनाया गया है और सीई और आईएसओ 9001 प्रमाणीकरण के साथ फैक्ट्री-डायरेक्ट आपूर्ति की जाती है। एक साल की वारंटी मुख्य संरचना को कवर करती है। वीडियो निदान और ऑपरेशन मार्गदर्शन सहित दूरस्थ तकनीकी सहायता शामिल है। क्रिम्पिंग चाकू, सील और फिल्टर तत्व जैसे स्पेयर पार्ट्स स्टॉक में हैं और इन्हें अलग से ऑर्डर किया जा सकता है। अतिरिक्त लागत पर ऑन-साइट इंस्टॉलेशन और कमीशनिंग की व्यवस्था की जा सकती है।
अक्सर पूछे जाने वाले प्रश्न
Q1: CLM4S का क्या अर्थ है?
ए: सीएनसी कॉर्नर मशीन 4-हेड सर्वो। "4" चार स्वतंत्र क्रिम्पिंग प्रमुखों को संदर्भित करता है।
Q2: मशीन अधिकतम कितना फ्रेम आकार संभाल सकती है?
ए: मानक कॉन्फ़िगरेशन 1800 मिमी ऊंचे और 3000 मिमी चौड़े फ्रेम को संभालता है। ऑर्डर के समय गैर-मानक आकारों पर चर्चा की जा सकती है।
Q3: क्या नए श्रमिकों के लिए मशीन को संचालित करना मुश्किल है?
ए: ऑपरेशन संग्रहीत फ्रेम प्रोग्राम के साथ टचस्क्रीन के माध्यम से होता है। एक अंग्रेजी भाषा मैनुअल और वीडियो प्रशिक्षण प्रदान किया जाता है। अधिकांश ऑपरेटर एक से दो कार्य दिवसों के भीतर दैनिक दिनचर्या सीख लेते हैं।
Q4: किस प्रकार के भुगतान और वितरण शर्तें उपलब्ध हैं?
उत्तर: भुगतान यूएसडी, यूरो और जीबीपी सहित प्रमुख मुद्राओं में टी/टी या एल/सी द्वारा किया जा सकता है। मानक डिलीवरी शर्तें एफओबी क़िंगदाओ या जिनान हैं। शिपमेंट गंतव्य के आधार पर सीएफआर, सीआईएफ और ईएसडब्ल्यू भी स्वीकार किए जाते हैं।
Q5: क्या क्रिम्पिंग टूलींग को विशिष्ट प्रोफाइल के लिए अनुकूलित किया जा सकता है?
उत्तर: हाँ, क्रिम्पिंग चाकू को ग्राहक के प्रोफ़ाइल क्रॉस-सेक्शन से मेल खाने के लिए मशीनीकृत किया जा सकता है। सही टूलींग सेट तैयार करने के लिए ऑर्डर प्रक्रिया के दौरान एक प्रोफ़ाइल नमूना या ड्राइंग की आवश्यकता होती है।
