थर्मल ब्रेक विंडो मुलियन के लिए 3+1 एक्सिस सीएनसी एल्यूमिनियम एंड मिलिंग मशीन

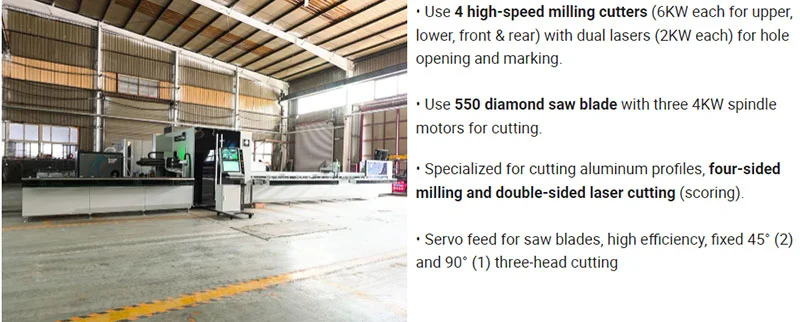

6.8 मीटर एल्यूमीनियम प्रोफ़ाइल निर्माण के लिए G50 सीएनसी मशीनिंग केंद्र। सुविधाएँ 18-अक्ष सर्वो, 3-हेड 90° और 45° कटिंग, 4-साइड मिलिंग, दोहरी 2KW लेजर। ±0.1 मिमी सटीकता, 60% अधिक श्रम दक्षता के साथ थर्मल ब्रेक प्रोफाइल को संभालता है।

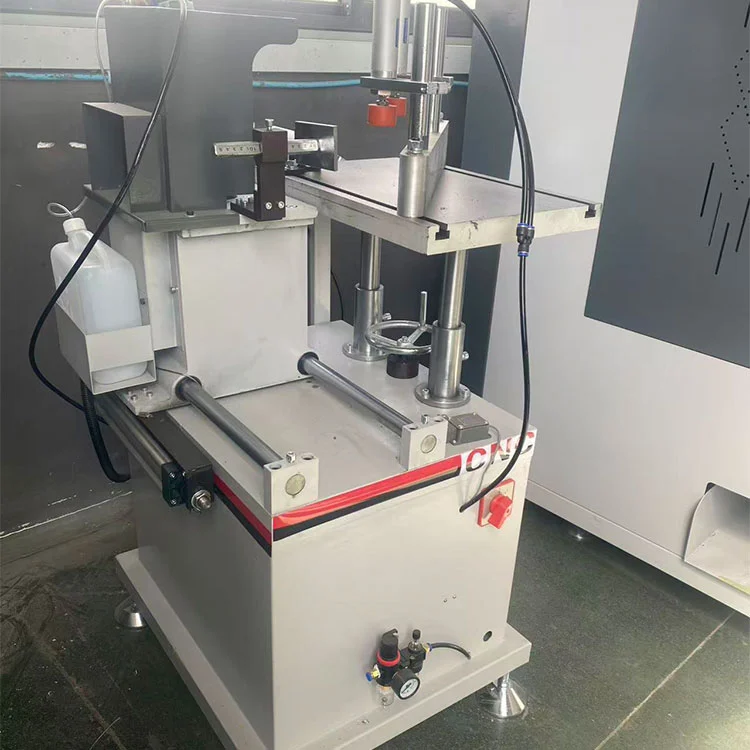

3+1 एक्सिस सीएनसी एंड मिलिंग मशीन को थर्मल ब्रेक एल्युमीनियम विंडो मलियन, ट्रांसॉम और फ्रेम प्रोफाइल के अंतिम प्रसंस्करण के लिए डिज़ाइन किया गया है। यह दोहरे लेजर ड्रिलिंग और सामने और पीछे दोनों चेहरों पर स्क्रिबिंग के साथ हीरे की आरा ब्लेड का उपयोग करके +45°, 90° और -45° पर निश्चित-कोण काटने को जोड़ती है। चार तरफ (सामने, पीछे, ऊपर और नीचे) स्थित इलेक्ट्रिक स्पिंडल एक ही क्लैंपिंग चक्र में ड्रिलिंग और मिलिंग संचालन को संभालते हैं। सामान्य अनुप्रयोगों में टेनन और ग्रूव कटिंग, स्टेप फेस मशीनिंग, चैम्फरिंग और उच्च मात्रा वाले एल्यूमीनियम दरवाजे और खिड़की उत्पादन लाइनों के लिए नॉच कार्य शामिल हैं।

मशीन 4 किलोवाट की कुल रेटिंग के साथ 380V 3-चरण बिजली पर चलती है, जिसमें 2800 आरपीएम पर चलने वाला 3 किलोवाट स्पिंडल भी शामिल है। डायमंड ब्लेड का व्यास φ230 से φ300 मिमी तक होता है, और अधिकतम मिलिंग गहराई 70 मिमी है। व्यावहारिक प्रोफ़ाइल आयाम चौड़ाई में 120 मिमी और ऊंचाई में 150 मिमी तक हैं। कुल मशीन फ़ुटप्रिंट 1500 × 800 × 1400 मिमी है, जिसका वजन लगभग 400 किलोग्राम है। कार्यशील वायु दाब 0.5 और 0.8 एमपीए के बीच बनाए रखा जाता है।

एल्यूमीनियम प्रोफ़ाइल प्रसंस्करण उपकरण में लगभग 30 वर्षों के कारखाने के अनुभव के साथ चीन स्थित निर्माता एलबीएल मशीन, इस एंड मिलर का उत्पादन करती है। सीई और आईएसओ प्रमाणीकरण उपलब्ध है। कस्टम OEM कॉन्फ़िगरेशन समर्थित हैं, और उपकरण फ़ैक्टरी-प्रत्यक्ष आधार पर आपूर्ति की जाती है। डिज़ाइन रखरखाव में आसानी पर जोर देता है, और अतिरिक्त शुल्क के बिना दूरस्थ स्थापना मार्गदर्शन प्रदान किया जाता है।

थर्मल ब्रेक विंडो मुलियन के लिए 3+1 एक्सिस सीएनसी एल्यूमिनियम एंड मिलिंग मशीन

विशेषताएँ

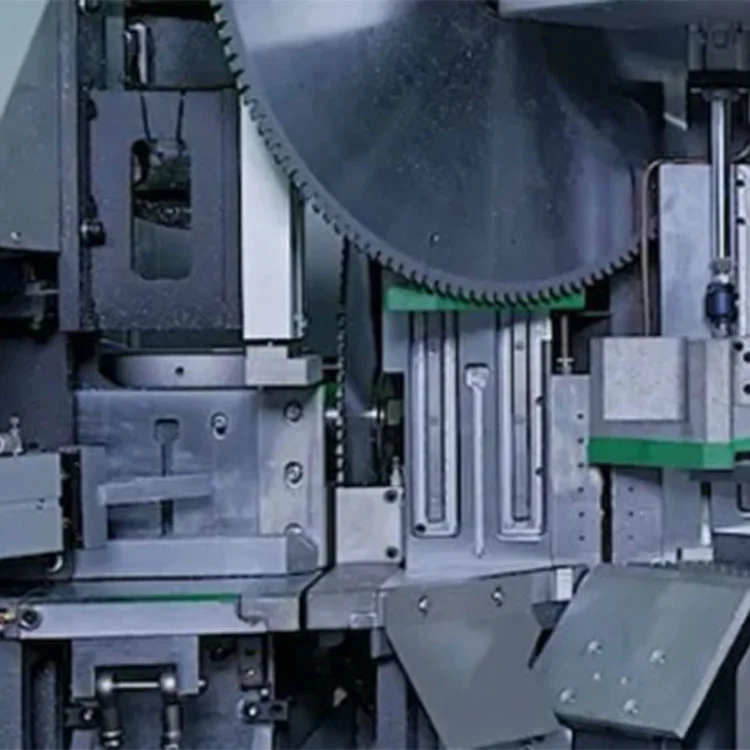

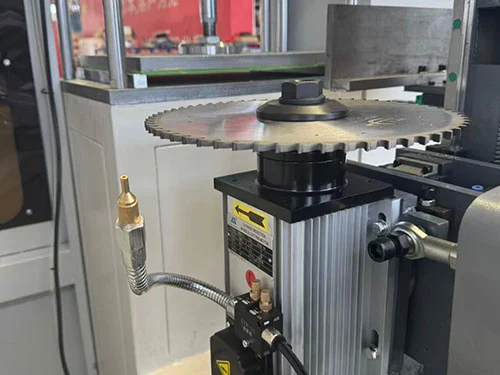

• +45°, 90°, और -45° पर डायमंड सॉ ब्लेड के साथ फिक्स्ड-एंगल कटिंग
• फ्रंट और रियर डुअल-लेजर ड्रिलिंग + स्क्रिबिंग

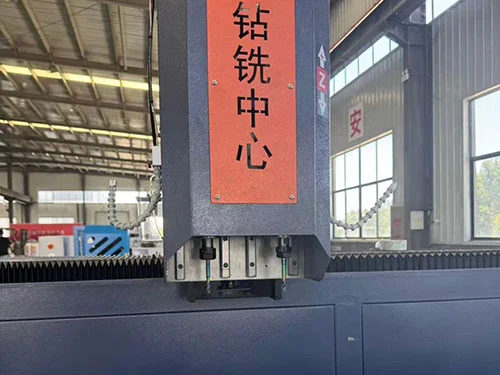

• आगे, पीछे, ऊपर और नीचे इलेक्ट्रिक स्पिंडल ड्रिलिंग और मिलिंग

अनुप्रयोग

• थर्मल ब्रेक एल्यूमीनियम खिड़कीमुलियन/ट्रांसॉम एंड मिलिंग
• फ़्रेम और सैश प्रोफ़ाइलटेनन और नाली काटना
• स्टेप फेस, चम्फर और नॉच मशीनिंग
• उच्च मात्रा में एल्यूमीनियम दरवाजा/खिड़की उत्पादन लाइनें

तकनीकी निर्देश

• बिजली की आपूर्ति: 380V / 50Hz / 3Ph (अनुकूलन योग्य)
• कुल शक्ति: 4 किलोवाट (3 किलोवाट स्पिंडल + सर्वो ड्राइव)
• स्पिंडल स्पीड: 2800 आरपीएम
• मिलिंग कटर व्यास: φ230--φ300 मिमी (हीरा ब्लेड)
• कार्यशील वायुदाब: 0.5--0.8 एमपीए
• अधिकतम मिलिंग गहराई: 70 मिमी
• अधिकतम प्रोफ़ाइल आकार: चौड़ाई ≤120 मिमी, ऊंचाई ≤150 मिमी
• मशीन का आयाम: 1500 × 800 × 1400 मिमी
• वज़न: ≈ 400 किग्रा
• प्रमाणीकरण: सीई/आईएसओ वैकल्पिक

हमारा 3+1 एक्सिस एंड मिलर क्यों चुनें?

• चीन में निर्मित, फैक्टरी प्रत्यक्ष मूल्य- कोई बिचौलिया नहीं, विश्वसनीय गुणवत्ता, 2 साल की वारंटी।
• तेजी से वितरण और पूर्ण समर्थन- ऑनलाइन तकनीकी सहायता, वीडियो प्रशिक्षण, स्पेयर पार्ट्स की आपूर्ति।
• 4+2 मशीनों का लागत प्रभावी विकल्प-- के लिए आदर्शमध्यम मात्रा में उत्पादनकम निवेश के साथ.

3+1 एक्सिस सीएनसी एल्यूमिनियम एंड मिलिंग मशीन - थर्मल ब्रेक विंडो मुलियन प्रोसेसिंग के लिए आपकी विश्वसनीय पसंद।
