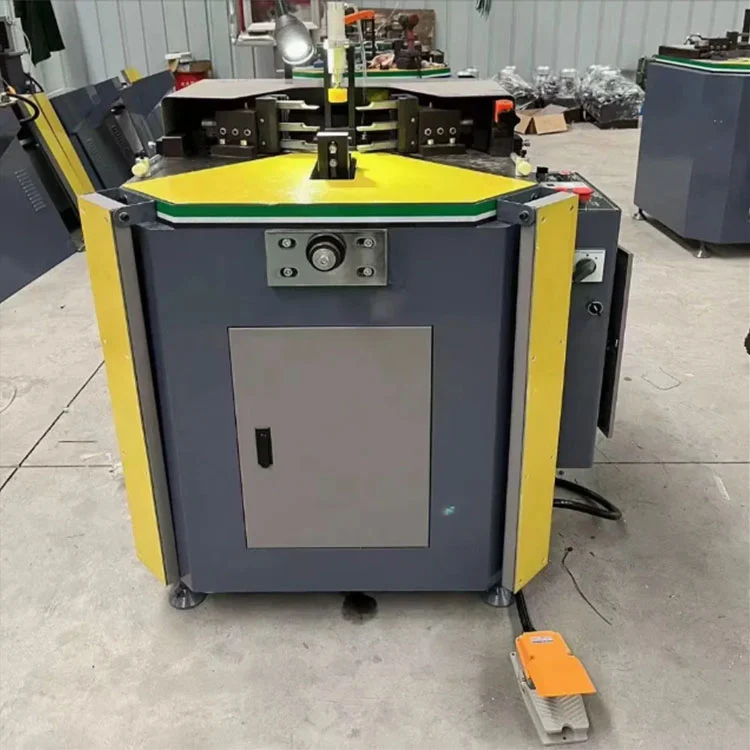

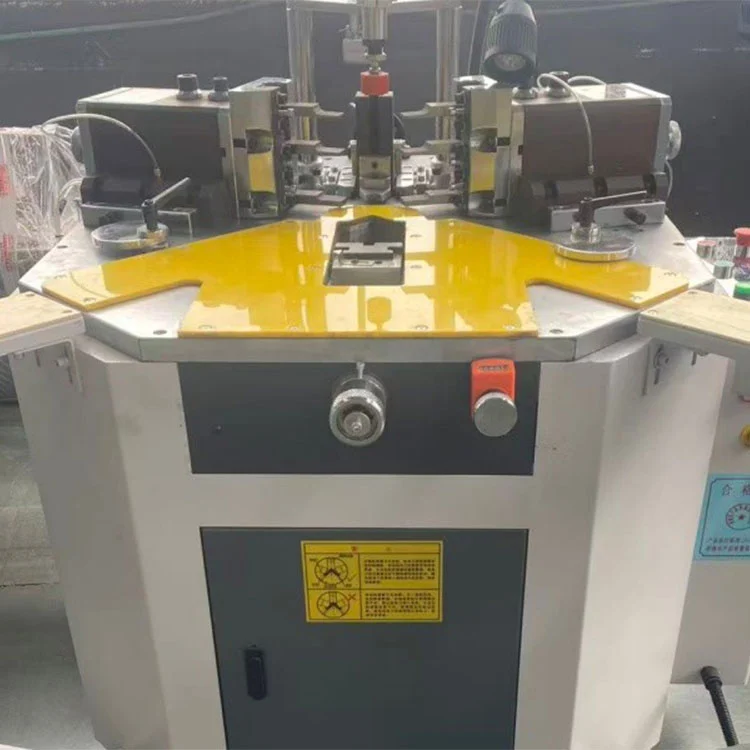

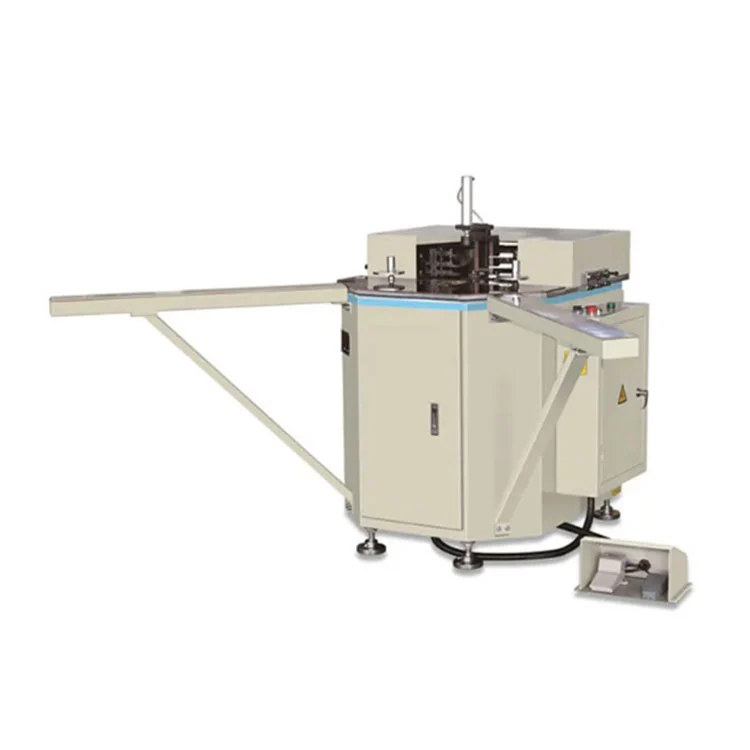

100 मिमी * 3500 मिमी दो हेड एल्यूमिनियम विंडो डोर कॉर्नर संयोजन मशीन
एलबीएल ब्रांड 100 मिमी * 3500 मिमी दो हेड एल्यूमीनियम विंडो डोर कॉर्नर कॉम्बिनेशन मशीन (जिसे डबल-हेड कॉर्नर क्रिम्पिंग मशीन भी कहा जाता है) एक अर्ध-स्वचालित हाइड्रोलिक इकाई है जिसे खिड़की और दरवाजे के उत्पादन में एल्यूमीनियम प्रोफाइल के 90 डिग्री कोने क्रिम्पिंग के लिए डिज़ाइन किया गया है। यह एक चक्र में दो कोनों को पूरा करता है, प्रोफ़ाइल की चौड़ाई 100 मिमी तक और अधिकतम फ्रेम लंबाई 3500 मिमी का समर्थन करता है, जो उच्च शक्ति वाले एल्यूमीनियम फ्रेम के मध्यम से बड़े बैच निर्माण के लिए आदर्श है। हमारा कारखाना चीन में है।
एल्यूमीनियम खिड़की और दरवाज़े के फ्रेम के 90° कोने की क्रिम्पिंग के लिए डिज़ाइन की गई, यह डबल-हेड हाइड्रोलिक इकाई एक ही चक्र में दो कोनों को पूरा करती है। प्रोफ़ाइल की चौड़ाई क्षमता 100 मिमी तक पहुंचती है, और समायोजित अधिकतम फ्रेम लंबाई 3500 मिमी है। न्यूनतम फ़्रेम आकार 450 × 450 मिमी है, जो मानक और मध्यम बड़े आकार की असेंबलियों दोनों को कवर करता है।
हाइड्रोलिक सिस्टम 15 और 18 एमपीए के बीच रेटेड दबाव प्रदान करता है, जो तंग, गैप-मुक्त कोने के जोड़ों के लिए लगातार क्रिम्पिंग बल उत्पन्न करता है। दो हेड एक साथ काम करते हैं, जो सिंगल-हेड विकल्पों की तुलना में चक्र के समय को कम करता है। क्रिम्पिंग शुरू होने से पहले वायवीय क्लैंप संलग्न होते हैं, प्री-टेंशन लागू करते हैं जो प्रोफ़ाइल को जगह पर रखता है और जुड़ने की प्रक्रिया के दौरान विरूपण को रोकने में मदद करता है।

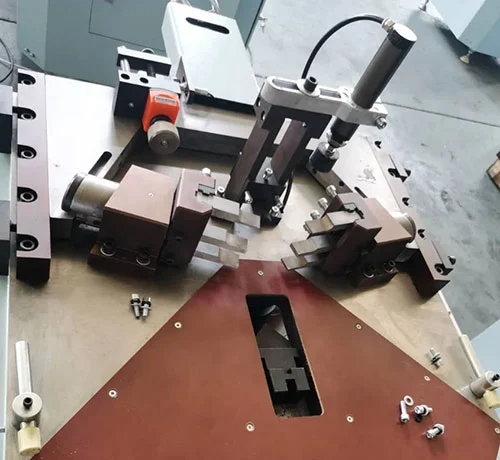

पोजिशनिंग और टूलींग समायोजन यांत्रिक हैं। आंतरिक और बाहरी स्थान निर्धारण ब्लॉक लंबवत रूप से स्थानांतरित होते हैं, और क्रिम्पिंग चाकू को आगे से पीछे के साथ-साथ बाएं से दाएं भी स्थानांतरित किया जा सकता है। गति की यह सीमा मशीन को प्रत्येक आकार के लिए समर्पित टूलींग की आवश्यकता के बिना विभिन्न प्रोफ़ाइल क्रॉस-सेक्शन के अनुकूल होने की अनुमति देती है। रैखिक गाइड चलती असेंबलियों को ले जाते हैं, कोने की संयोजन सटीकता को ±0.1 मिमी के भीतर और सीम त्रुटि को 0.15 मिमी से नीचे बनाए रखते हैं।
इकाई 380V तीन-चरण आपूर्ति पर चलती है और 1.5 किलोवाट बिजली खींचती है। एक 20L हाइड्रोलिक तेल टैंक क्रिम्पिंग सर्किट का समर्थन करता है, और कार्यशील वायु दबाव 0.5 और 0.8 MPa के बीच रहता है। विशिष्ट उपयोगों में ख़िड़की, स्लाइडिंग, और थर्मल-ब्रेक विंडो फ्रेम, एल्यूमीनियम दरवाजा पैनल असेंबली, और पर्दे की दीवार के निर्माण में 90° मुलियन या ट्रांसॉम शामिल होना शामिल है। मशीन फ़ुटप्रिंट का माप 1200 × 1100 × 1300 मिमी है।
एलबीएल मशीन, जिसने लगभग 30 वर्षों तक अपने चीन कारखाने में एल्यूमीनियम प्रोफ़ाइल प्रसंस्करण उपकरण का निर्माण किया है, सीई प्रमाणीकरण के साथ इस कोने संयोजन मशीन की आपूर्ति करती है। कस्टम OEM कॉन्फ़िगरेशन उपलब्ध हैं, और उपकरण फ़ैक्टरी-प्रत्यक्ष आधार पर प्रदान किए जाते हैं। डिज़ाइन सीधे दैनिक रखरखाव के लिए बनाया गया है, और बिना किसी अतिरिक्त शुल्क के रिमोट इंस्टॉलेशन मार्गदर्शन शामिल है।
100 मिमी * 3500 मिमी दो हेड एल्यूमिनियम विंडो डोर कॉर्नर संयोजन मशीन
- दो-सिर एक साथ क्रिम्पिंगका एक-शॉट समापनदो 90° कोने; 2× दक्षता बनाम सिंगल-हेड मशीनें, बड़े पैमाने पर उत्पादन के लिए बिल्कुल सही।
- ✅ 100mm×3500mm बड़ी क्षमता Max profile width 100 मिमी, अधिकतम फ्रेम लंबाई3500 मिमी; न्यूनतम फ़्रेम आकार450×450मिमी, मानक और बड़े आकार के एल्यूमीनियम फ्रेम में फिट बैठता है।
- ✅ हेवी-ड्यूटी हाइड्रोलिक सिस्टमरेटेड दबाव15--18एमपीए, मजबूत क्रिम्पिंग बल कठोर, अंतराल-मुक्त कोने कनेक्शन सुनिश्चित करता है।

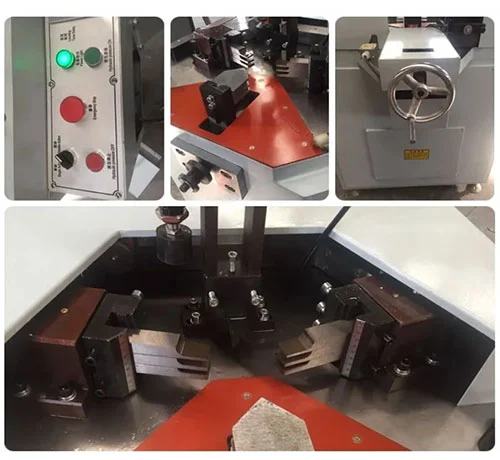

- ✅ परिशुद्धता समायोज्य स्थितिआंतरिक/बाहरी पोजीशनिंग ब्लॉकऊपर/नीचे समायोज्य; ऐंठने वाले चाकूआगे/पीछे, बाएँ/दाएँ समायोज्यविभिन्न प्रोफ़ाइल अनुभागों के लिए.
- ✅ वायवीय क्लैंपिंग और प्री-टेंशनप्री-टेंशन के साथ ऑटो-क्लैम्पिंग प्रोफ़ाइल विरूपण को रोकता है; सटीक 90° कोण और टाइट सीम सुनिश्चित करता है।
- ✅ उच्च परिशुद्धता रैखिक गाइडचिकनी, स्थिर गति; कोने सटीकता का संयोजन±0.1मिमी, सुसंगत विकर्ण परिशुद्धता।

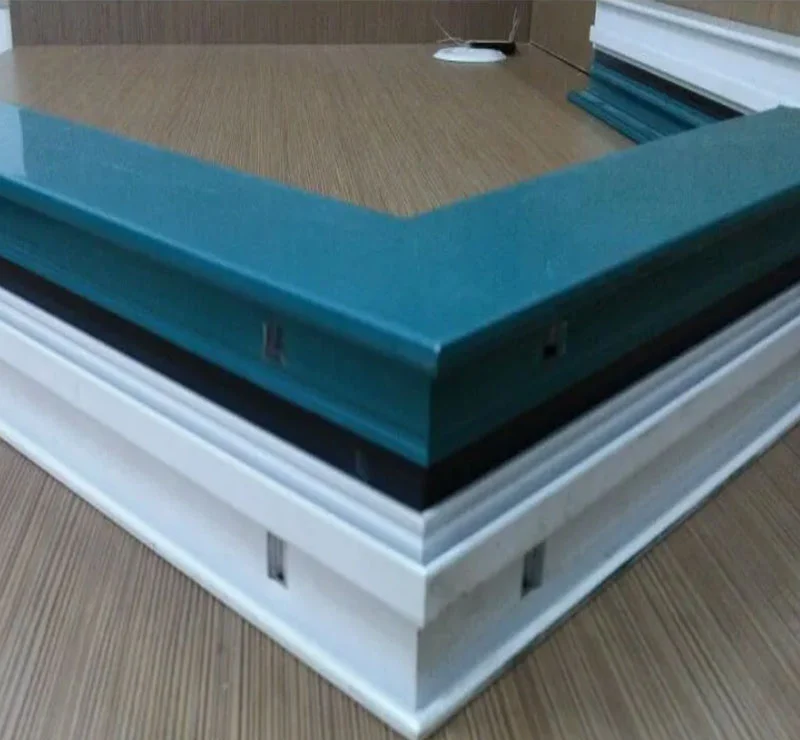

100 मिमी * 3500 मिमी दो हेड एल्युमीनियम विंडो डोर कॉर्नर कॉम्बिनेशन मशीन, एल्युमीनियम विंडो डोर के लिए विंडो मशीन कॉर्नर कॉम्बिनेशन मशीन के कामकाजी नमूने
तकनीकी निर्देश
| वोल्टेज | 380V/50HZ |
| शक्ति | 1.5 किलोवाट |
| तेल टैंक क्षमता | 20L |
| प्रोफ़ाइल चौड़ाई | 90 मिमी |
| रेटेड तेल का दबाव | 15 एमपीए |
| वायुदाब | 0.5-0.8 एमपीए |
| सीवन त्रुटि | <0.15मिमी |
| आयाम | 1200x1100x1300मिमी |
अनुप्रयोग परिदृश्य
एल्युमीनियम विंडो निर्माण
केसमेंट, स्लाइडिंग, और थर्मल-ब्रेक विंडो फ्रेम कॉर्नर क्रिम्पिंग।
एल्यूमिनियम दरवाजा उत्पादन
प्रवेश द्वार, बालकनी, और अग्निरोधक एल्यूमीनियम दरवाजा फ्रेम असेंबली।
परदा दीवार और मुखौटा प्रोफ़ाइल
मुलियन, ट्रांसॉम और बाहरी पैनल 90° कोने का संयोजन।
मध्यम एवं बड़ी फ़ैक्टरियाँ
उच्च आउटपुट मांगों के साथ बड़े पैमाने पर उत्पादन के लिए लागत प्रभावी।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या झोंगलिन सीएनसी के उपकरण विभिन्न आवश्यकताओं (उदाहरण के लिए, दरवाजे/खिड़की के फ्रेम और एल्यूमीनियम पर्दे की दीवार प्रोफाइल) को पूरा कर सकते हैं?
उत्तर: हाँ. हम बुद्धिमान दरवाजा/खिड़की, एल्यूमीनियम पर्दे की दीवार/औद्योगिक एल्यूमीनियम उपकरण और कस्टम समाधान प्रदान करते हैं। G20/G50 वर्कस्टेशन दरवाज़ा/खिड़की पूरी प्रक्रिया को संभालता है; ZLSJ-HCNC आरी कट कर्टेन वॉल प्रोफाइल (45°-135°)। हम आपकी प्रक्रिया से उपकरणों का मिलान करते हैं।
प्रश्न: जटिल संचालन और खरीद के बाद कई कुशल श्रमिकों की आवश्यकता के बारे में चिंतित हैं? जिनान का समाधान क्या है?
उत्तर: हमारा निर्माता डिज़ाइन और सेवा के माध्यम से सीमाएँ कम करता है। उपकरण में "फुल-प्रूफ ऑपरेशन" (ऑटो डेटा पहचान, कोई जटिल प्रोग्रामिंग नहीं) है। हम कुशल श्रमिकों पर निर्भरता कम करने के लिए निःशुल्क प्रशिक्षण, स्थापना मार्गदर्शन और दूरस्थ सेवा प्रदान करते हैं।
प्रश्न: आपके उपकरण की प्रसंस्करण सटीकता और स्थिरता (हमारे उत्पाद की गुणवत्ता और दक्षता के लिए महत्वपूर्ण) के बारे में क्या ख्याल है?
उत्तर: हम "सटीकता, विश्वसनीयता, व्यावसायिकता" का पालन करते हैं। हार्डवेयर: 100+ उच्च-स्तरीय मशीनें (जैसे, मशीनिंग केंद्र) और शीर्ष-ब्रांड के मुख्य भाग (HIWIN, श्नाइडर); कुछ उपकरणों में ±0.02 मिमी रिपीट पोजिशनिंग, ±0.1 मिमी कटिंग, ±0.05 मिमी मिलिंग सटीकता होती है। प्रक्रियाएं: हीरे के उपकरण, सर्वो सिस्टम, कास्टिंग संरचनाएं और ऑटो लेजर पावर समायोजन। सभी दोबारा काम करने से बचें, स्थिर गुणवत्ता सुनिश्चित करें और दक्षता बढ़ाएं।
