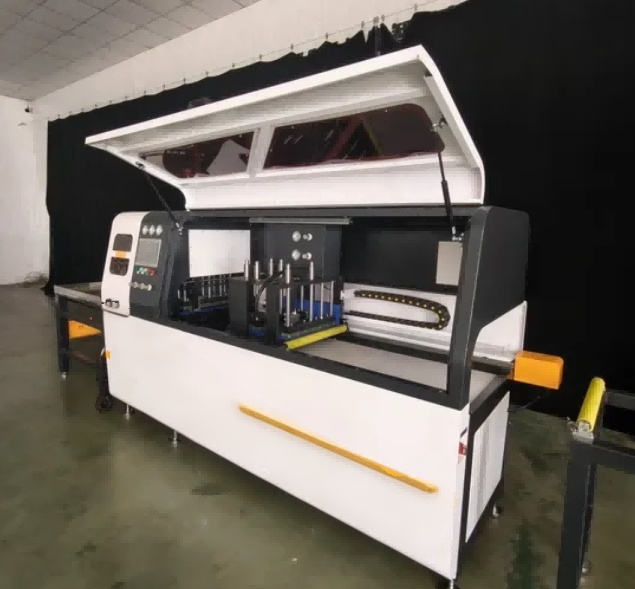

औद्योगिक एल्युमीनियम प्रोफाइल के लिए अल्ट्रा-सटीक सीएनसी सर्कुलर सॉ

तकनीकी निर्देश

आरा कैसे संचालित होता है

The औद्योगिक एल्युमीनियम प्रोफाइल के लिए सीएनसी सर्कुलर सॉएक सर्वो-संचालित फ़ीड अक्ष के साथ संचालित होता है जो टचस्क्रीन पर दर्ज की गई लंबाई के अनुसार प्रोफ़ाइल को आरा ब्लेड के नीचे रखता है। ऑपरेटर एल्यूमीनियम एक्सट्रूज़न को इनपुट रोलर टेबल पर लोड करता है, मेमोरी से कटिंग प्रोग्राम का चयन करता है या नए आयामों में प्रवेश करता है, और चक्र शुरू करता है। संदर्भ स्टॉप के विरुद्ध प्रोफ़ाइल को पकड़ने के लिए वायवीय क्लैंप ऊर्ध्वाधर और क्षैतिज दोनों दिशाओं से जुड़े होते हैं। गैस-तरल अवमंदन सिलेंडर से सुसज्जित आरा हेड, एक चौकोर, गड़गड़ाहट-मुक्त कट उत्पन्न करने के लिए नियंत्रित फ़ीड दर के साथ सामग्री के माध्यम से उतरता है। कट के दौरान एक परमाणुकृत कटिंग द्रव स्प्रे ब्लेड और वर्कपीस को ठंडा करता है। ब्लेड के पीछे हटने के बाद, क्लैंप निकल जाते हैं और सर्वो फ़ीड प्रोफ़ाइल को अगली कट स्थिति में ले जाती है। मानक विन्यास 90° और ±45° पर कटता है। वैकल्पिक सीएनसी कोण मॉड्यूल के साथ, आरा हेड प्रोग्राम नियंत्रण के तहत 22.5° और 157.5° के बीच किसी भी कोण पर घूमता है।

प्रमुख विशेषताऐं

±0.1 मिमी काटने की सटीकता - सर्वो-नियंत्रित फीडिंग असाधारण पुनरावृत्ति सुनिश्चित करती है।

पूरी तरह से स्वचालित चक्र - एकीकृत ऑटो-लोडिंग, क्लैम्पिंग, कटिंग और अनलोडिंग।

हेवी-ड्यूटी फ्रेम - तनाव से मुक्त वेल्डेड स्टील संरचना कंपन को कम करती है और ब्लेड के जीवन को बढ़ाती है।

बर्र-फ्री कटिंग - अनुकूलित ब्लेड गति और धुंध शीतलन प्रणाली पोस्ट-प्रोसेसिंग को कम करती है।

लचीला कोण काटना - मानक 45° / 90°; अनुरोध पर कस्टम कोण उपलब्ध हैं।

उपयोगकर्ता के अनुकूल सीएनसी इंटरफ़ेस - तेज़ सेटअप और न्यूनतम प्रशिक्षण के लिए सहज टचस्क्रीन एचएमआई।

सुरक्षा प्रथम - सुरक्षा इंटरलॉक और सीई-अनुपालक विद्युत कैबिनेट के साथ पूरी तरह से संलग्न सुरक्षा

कार्य करने की प्रक्रिया

स्वचालित लोडिंग - प्रोफाइल को रोलर कन्वेयर या स्वचालित लोडर के माध्यम से लोड किया जाता है।

परिशुद्धता स्थिति - सर्वो-संचालित फीडिंग सटीक काटने की लंबाई सुनिश्चित करती है।

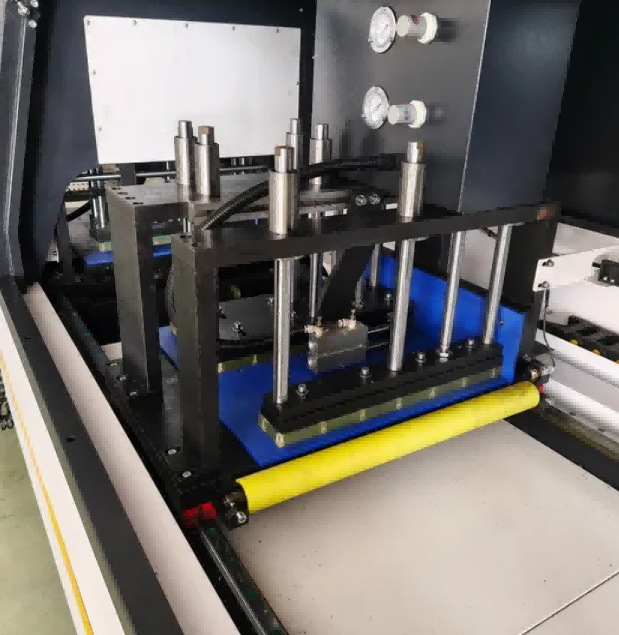

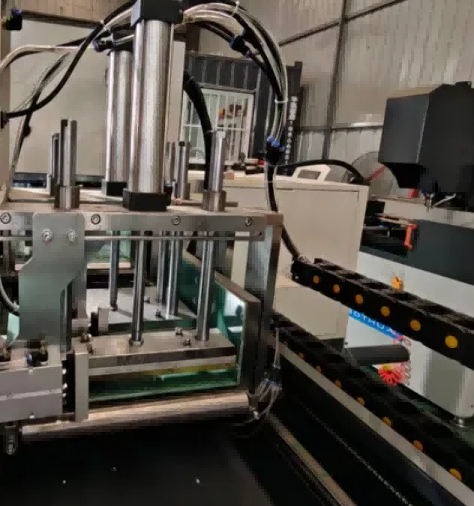

सुरक्षित क्लैंपिंग - वायवीय/हाइड्रोलिक क्लैंप प्रोफाइल को मजबूती से पकड़ते हैं।

हाई-स्पीड कटिंग - सीएनसी-नियंत्रित आरा सिर साफ, सटीक कटौती करता है।

चिप हटाना और ठंडा करना - एकीकृत कूलिंग और चिप कन्वेयर कार्यस्थल को साफ रखते हैं।

औद्योगिक एल्युमीनियम प्रोफाइल वैकल्पिक अपग्रेड मॉड्यूल के लिए सीएनसी सर्कुलर सॉ

1. शून्य-पूंछ काटने की संरचना (अवशिष्ट पूंछ ≤5 मिमी, उच्च सामग्री उपयोग)
2. 6 मीटर लंबी प्रोफाइल के लिए स्वचालित लोडिंग और अनलोडिंग रोलर कन्वेयर लाइन
3. सीएनसी मनमाना कोण काटने वाला मॉड्यूल (22.5°--157.5°)
4. बड़ी क्षमता चिप भंडारण धूल कलेक्टर
5. IoT दूरस्थ ऑनलाइन निदान और डेटा सांख्यिकी मॉड्यूल
6. बंडल मल्टी-पीस सिंक्रोनस क्लैम्पिंग फिक्सचर
7. कस्टम विस्तारित फीडिंग यात्रा 12000 मिमी तक

अनुपालन एवं समर्थन

अनुपालन: सीई/आईएसओ 9001 प्रमाणित विनिर्माण प्रक्रिया

बिक्री के बाद समर्थन: रिमोट कमीशनिंग, वीडियो तकनीकी सहायता और स्पेयर पार्ट्स की आपूर्ति

वारंटी: 12 महीने की मानक वारंटी (विस्तार योग्य)

अनुकूलन: प्रोफ़ाइल आकार और स्वचालन स्तर के लिए OEM/ODM सेवाएँ उपलब्ध हैं

अक्सर पूछे जाने वाले प्रश्न

Q1: यह सीएनसी आरी किन प्रोफाइलों को काट सकती है?

ए: इसे औद्योगिक एल्यूमीनियम प्रोफाइल के लिए डिज़ाइन किया गया है, जिसमें खिड़की/दरवाजे के अनुभाग, पर्दे की दीवारें और सौर फ्रेम शामिल हैं। बड़े एक्सट्रूज़न के लिए कस्टम समाधान उपलब्ध हैं।

Q2: क्या मशीन पूरी तरह से स्वचालित है?

उत्तर: हाँ. यह स्वचालित फीडिंग, क्लैम्पिंग, कटिंग और अनलोडिंग का समर्थन करता है, जिसके लिए केवल एक ऑपरेटर की आवश्यकता होती है।

Q3: क्या यह 90° के अलावा अन्य कोणों पर भी काट सकता है?

उत्तर: हाँ. मानक मॉडल 45° और 90° का समर्थन करते हैं; अनुरोध पर कस्टम एंगल कटिंग उपलब्ध है।

Q4: काटने की सटीकता क्या है?

ए: फीडिंग सटीकता ±0.1 मिमी है, जो बड़े पैमाने पर उत्पादन के लिए उच्च पुनरावृत्ति सुनिश्चित करती है।
