औद्योगिक एल्युमीनियम प्रोफाइल के लिए सीएनसी सर्कुलर सॉ

तकनीकी निर्देश

आरा कैसे संचालित होता है

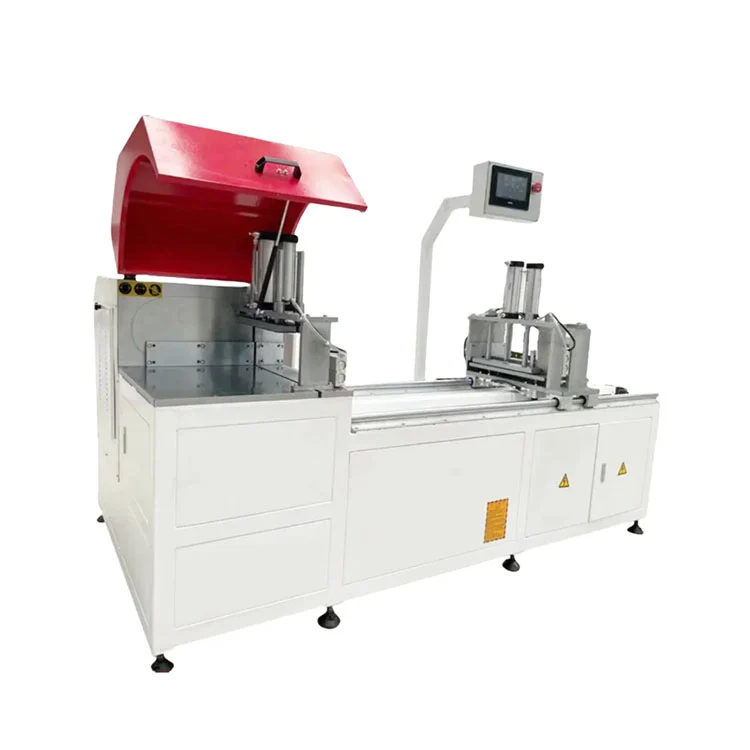

The औद्योगिक एल्युमीनियम प्रोफाइल के लिए सीएनसी सर्कुलर सॉएक सर्वो-संचालित फ़ीड अक्ष के साथ संचालित होता है जो टचस्क्रीन पर दर्ज की गई लंबाई के अनुसार प्रोफ़ाइल को आरा ब्लेड के नीचे रखता है। ऑपरेटर एल्यूमीनियम एक्सट्रूज़न को इनपुट रोलर टेबल पर लोड करता है, मेमोरी से कटिंग प्रोग्राम का चयन करता है या नए आयामों में प्रवेश करता है, और चक्र शुरू करता है। संदर्भ स्टॉप के विरुद्ध प्रोफ़ाइल को पकड़ने के लिए वायवीय क्लैंप ऊर्ध्वाधर और क्षैतिज दोनों दिशाओं से जुड़े होते हैं। गैस-तरल भिगोना सिलेंडर से सुसज्जित आरा हेड, एक चौकोर, गड़गड़ाहट मुक्त कट बनाने के लिए नियंत्रित फ़ीड दर के साथ सामग्री के माध्यम से उतरता है। कट के दौरान एक परमाणुकृत कटिंग द्रव स्प्रे ब्लेड और वर्कपीस को ठंडा करता है। ब्लेड के पीछे हटने के बाद, क्लैंप रिलीज़ हो जाते हैं और सर्वो फ़ीड प्रोफ़ाइल को अगली कट स्थिति में ले जाता है। मानक विन्यास 90° और ±45° पर कटता है। वैकल्पिक सीएनसी कोण मॉड्यूल के साथ, आरा हेड प्रोग्राम नियंत्रण के तहत 22.5° और 157.5° के बीच किसी भी कोण पर घूमता है।

ज़रूरी भाग

• सर्वो फ़ीड अक्ष:एक एसी सर्वो मोटर प्रोफाइल पोजिशनिंग के लिए एक्स-एक्सिस बॉल स्क्रू को चलाती है। स्थिति निर्धारण सटीकता ±0.05 मिमी है, ±0.1 मिमी के भीतर बार-बार काटने की सहनशीलता के साथ। मानक फ़ीड ट्रैवल हैंडल की लंबाई 350 मिमी से 6500 मिमी तक होती है।
• सॉ हेड असेंबली:5.5 किलोवाट या 7.5 किलोवाट की मोटर 2800 आरपीएम पर टंगस्टन कार्बाइड परिपत्र आरा ब्लेड चलाती है। गैस-तरल भिगोना सिलेंडर सामग्री की मोटाई और ब्लेड लोडिंग से मेल खाने के लिए ऊर्ध्वाधर फ़ीड दर को नियंत्रित करता है।

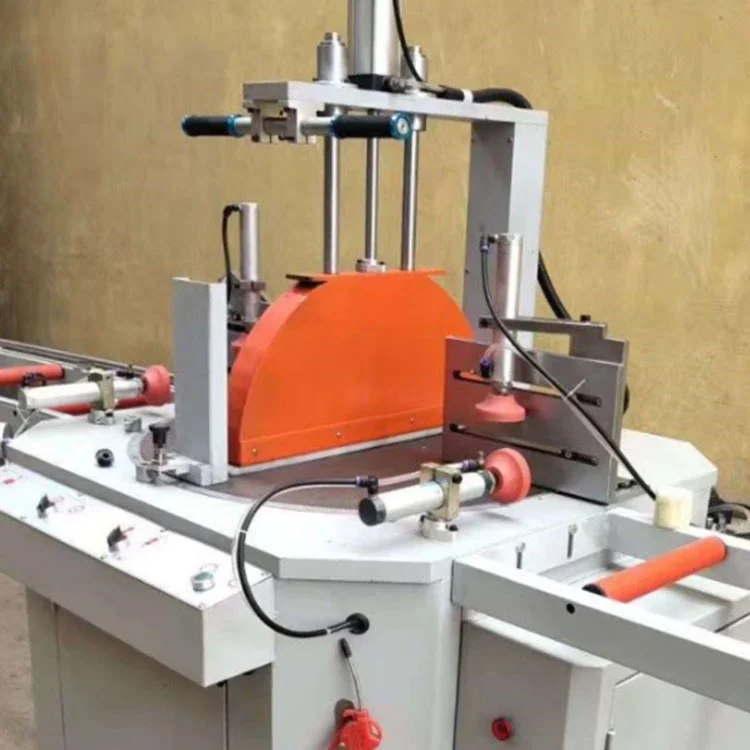

• वायवीय क्लैम्पिंग प्रणाली:नरम जबड़ों के साथ दोहरी ऊर्ध्वाधर और क्षैतिज क्लैंप प्रोफ़ाइल को पीछे की बाड़ और टेबल के खिलाफ पकड़ते हैं। क्लैंपिंग बल 0.5 और 0.8 एमपीए के बीच सेट वायु दबाव नियामक के माध्यम से समायोज्य है।
• सीएनसी नियंत्रक और टचस्क्रीन:10-इंच मल्टी-लैंग्वेज टचस्क्रीन के साथ जोड़ा गया एक आयातित पीएलसी प्रोग्राम स्टोरेज, लंबाई इनपुट, कोण चयन और चक्र नियंत्रण को संभालता है। प्रोग्राम ट्रांसफर के लिए यूएसबी और नेटवर्क कनेक्टिविटी समर्थित हैं।

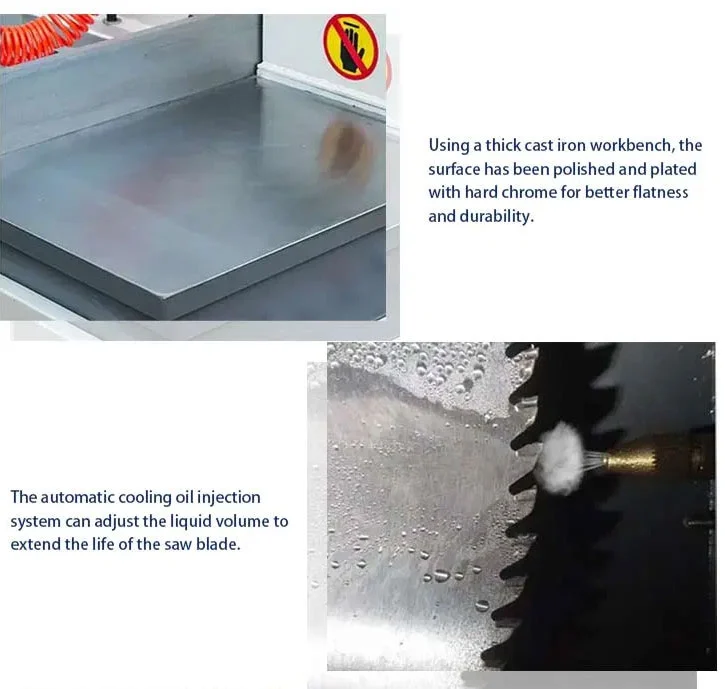

• शीतलन स्नेहन प्रणाली:एक स्वचालित परमाणुकृत कटिंग द्रव प्रणाली ब्लेड और कटिंग क्षेत्र पर स्नेहक की एक धुंध लागू करती है। यह घर्षण को कम करता है, ब्लेड का जीवन बढ़ाता है, और साफ कटी हुई सतह बनाने में मदद करता है।
• सुरक्षा घेरा:एक पूरी तरह से बंद ब्लेड गार्ड काटने वाले क्षेत्र को कवर करता है। यदि ब्लेड पथ में कोई बाधा पाई जाती है तो एक आपातकालीन स्टॉप बटन और टकराव सुरक्षा सेंसर मशीन को रोक देता है।

औद्योगिक एल्युमीनियम प्रोफाइल मानक सहायक उपकरण के लिए सीएनसी सर्कुलर सॉ

1. सीएनसी सर्वो फीडिंग कंट्रोल सिस्टम + 10-इंच मल्टी-लैंग्वेज टच स्क्रीन
2. एल्यूमीनियम के लिए आयातित टंगस्टन कार्बाइड सर्कुलर सॉ ब्लेड
3. गैस-तरल भिगोना कटिंग सॉ हेड असेंबली
4. नरम एंटी-स्क्रैच जबड़े के साथ दोहरी वायवीय स्वचालित क्लैंपिंग डिवाइस
5. स्वचालित शीतलन स्नेहन परिसंचरण प्रणाली
6. पूर्ण संलग्न सुरक्षा ब्लेड सुरक्षात्मक कवर
7. एल्यूमीनियम चिप धूल संग्रह पाइपलाइन
8. आपातकालीन स्टॉप बटन, टकराव सुरक्षा सेंसर
9. पूर्ण अंग्रेजी संचालन एवं रखरखाव मैनुअल, स्पेयर पार्ट्स टूलकिट

औद्योगिक एल्युमीनियम प्रोफाइल वैकल्पिक अपग्रेड मॉड्यूल के लिए सीएनसी सर्कुलर सॉ

1. शून्य-पूंछ काटने की संरचना (अवशिष्ट पूंछ ≤5 मिमी, उच्च सामग्री उपयोग)

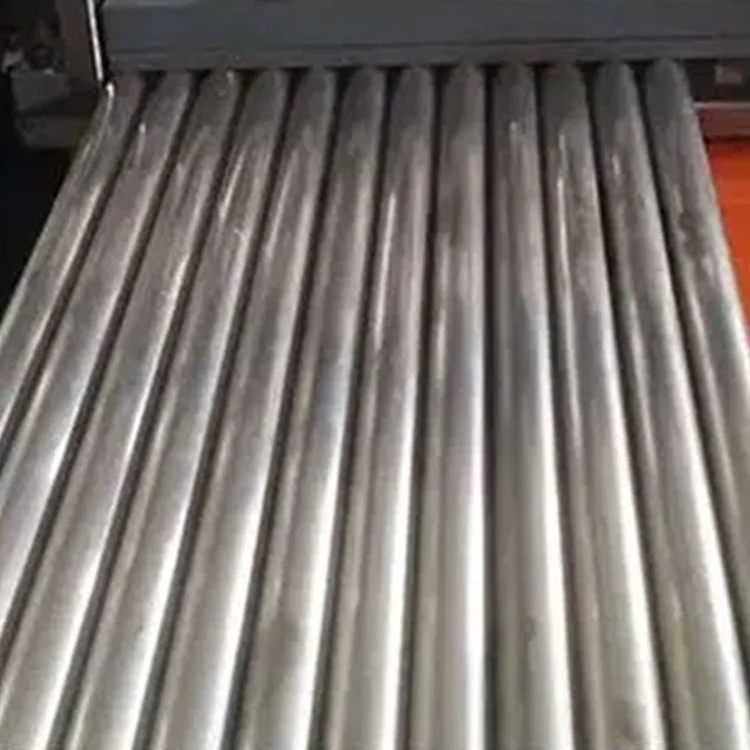

2. 6 मीटर लंबी प्रोफाइल के लिए स्वचालित लोडिंग और अनलोडिंग रोलर कन्वेयर लाइन
3. सीएनसी मनमाना कोण काटने वाला मॉड्यूल (22.5°--157.5°)
4. बड़ी क्षमता चिप भंडारण धूल कलेक्टर
5. IoT दूरस्थ ऑनलाइन निदान और डेटा सांख्यिकी मॉड्यूल
6. बंडल मल्टी-पीस सिंक्रोनस क्लैम्पिंग फिक्सचर
7. कस्टम विस्तारित फीडिंग यात्रा 12000 मिमी तक

आवेदन का दायरा

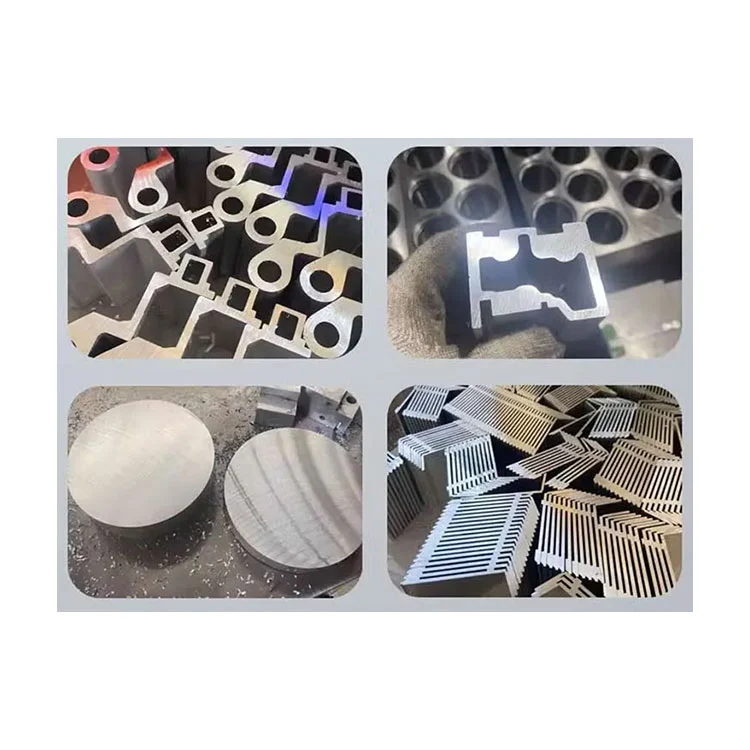

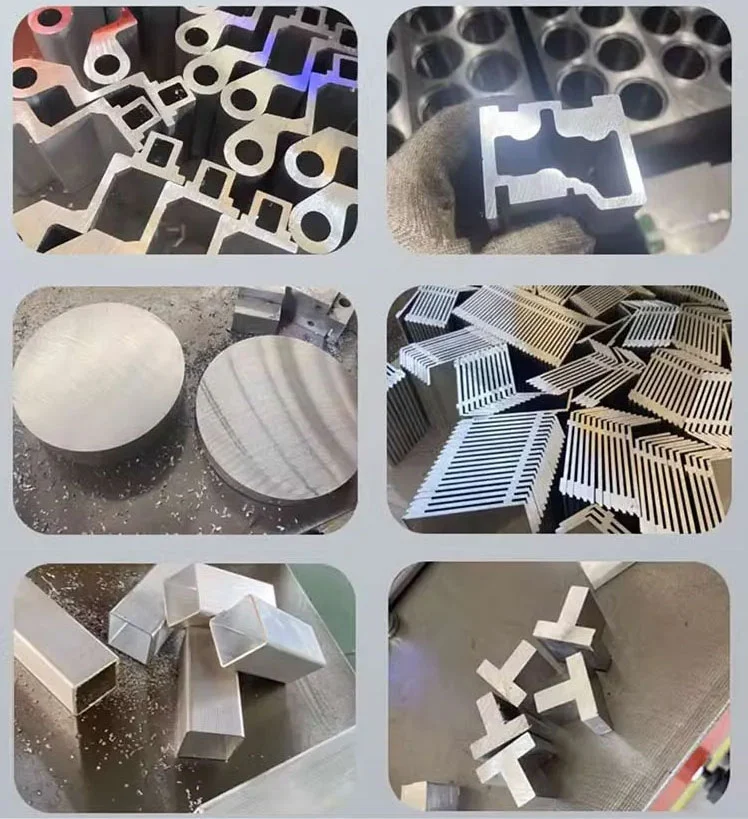

The औद्योगिक एल्युमीनियम प्रोफाइल के लिए सीएनसी सर्कुलर सॉइसका उपयोग उत्पादन वातावरण में किया जाता है जहां एल्यूमीनियम एक्सट्रूज़न को आगे की मशीनिंग या असेंबली से पहले लंबाई में काटा जाता है। विशिष्ट उपयोगों में खिड़कियों और दरवाजों के लिए फ्रेम प्रोफाइल काटना, पर्दे की दीवार के मलिन और ट्रांसॉम, औद्योगिक एल्यूमीनियम संरचनात्मक सदस्य, सौर पैनल माउंटिंग रेल और वास्तुशिल्प सजावटी प्रोफाइल शामिल हैं। आरा अपनी क्रॉस-सेक्शन क्षमता के भीतर ठोस और खोखले एल्यूमीनियम अनुभागों, थर्मल ब्रेक प्रोफाइल और हल्के तांबे या पीवीसी एक्सट्रूज़न को संसाधित कर सकता है। वैकल्पिक मनमाना कोण मॉड्यूल के साथ, यह गैबल-एंड फ़्रेम, ट्रैपेज़ॉइडल विंडो और बहु-पक्षीय वास्तुशिल्प असेंबली के लिए कोणीय कट भी तैयार करता है।

हमारी सेवा

1. कमीशनिंग की तारीख से न्यूनतम एक वर्ष की वारंटी।
2. बिक्री से पहले, बिक्री के दौरान और बाद में निःशुल्क परामर्श।
3. निःशुल्क परियोजना योजना और लेआउट डिजाइन।
4. जब तक सभी फ़ंक्शन निर्दिष्ट के अनुसार संचालित न हों, तब तक मानार्थ उपकरण डिबगिंग।
5. लंबी दूरी की शिपिंग व्यवस्था का मानार्थ समन्वय।
6. उपकरण संचालन और रखरखाव पर निःशुल्क प्रशिक्षण।
7. एक साल की पूरी वारंटी और आजीवन रखरखाव सेवा।
