800 मिमी 3-अक्ष उच्च-कठोरता सीएनसी मशीनिंग केंद्र | उद्देश्य-औद्योगिक एल्युमीनियम एक्सट्रूज़न के लिए निर्मित

उत्पाद सारांश

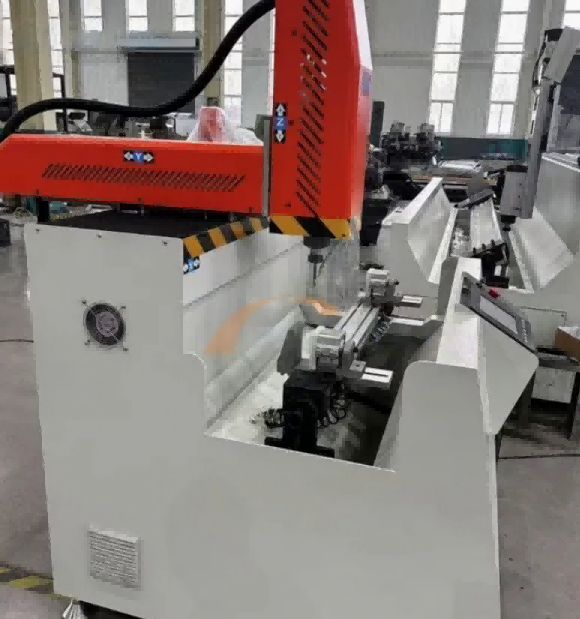

800 मिमी सीएनसी मशीनिंग केंद्र औद्योगिक एल्यूमीनियम प्रोफाइल, सिस्टम विंडो/दरवाजा अनुभाग, पर्दा-दीवार एक्सट्रूज़न और हल्के धातु फ्रेम के लिए बनाया गया है। यह एक ही क्लैंपिंग में ड्रिलिंग, मिलिंग, स्लॉटिंग, चैम्फरिंग, टैपिंग और सतह मशीनिंग को पूरा करता है - स्टेशनों के बीच कोई मैन्युअल पुनर्स्थापन नहीं, बार-बार फिक्सिंग से कोई संचित सहनशीलता नहीं। कॉम्पैक्ट फ़ुटप्रिंट, सर्वो-चालित कुल्हाड़ियाँ और एक एल्यूमीनियम-अनुकूलित स्पिंडल इसे स्टैंडअलोन ड्रिल प्रेस, मैनुअल मिल्स और हैंड डिबरिंग से एक व्यावहारिक अपग्रेड बनाते हैं।

सिंहावलोकन

एल्यूमीनियम के लिए रेट्रोफिटेड स्टील-जॉबिंग वीएमसी के विपरीत, यह मशीन एल्यूमीनियम प्रोफाइल वर्कफ़्लो से शुरू होती है: लंबा स्टॉक, पतली दीवारें, तंग छेद पैटर्न, साफ अंत चेहरे, तेज़ फ़ीड दरें। प्रबलित मशीन बॉडी और तनाव-मुक्त फ्रेम कंपन को कम रखते हैं, जबकि हाई-स्पीड इलेक्ट्रिक स्पिंडल अनुभाग को जलाए बिना या भारी गड़गड़ाहट छोड़े बिना एल्यूमीनियम को साफ रूप से हटा देता है।

छोटी से मध्यम लंबाई की प्रोफाइल, हार्डवेयर ब्रैकेट, कनेक्टर प्लेट, फ्रेम नोड्स और पर्दा-दीवार फिटिंग चलाने वाली कार्यशालाओं के लिए, 800 मिमी स्ट्रोक सबसे अच्छा स्थान है - अधिकांश निर्मित भागों के लिए पर्याप्त कामकाजी लंबाई, आपकी कटिंग और असेंबली लाइन के बगल में बैठने के लिए पर्याप्त छोटी।

तकनीकी निर्देश



प्रमुख विशेषताऐं

एल्यूमीनियम-प्रथम 3-अक्ष डिज़ाइन - 6061/6063 एक्सट्रूज़न के लिए अनुकूलित स्पिंडल गति, फ़ीड तर्क और चिप निकासी

एक-क्लैम्पिंग बहु-प्रक्रिया - प्रोफाइल को हिलाए बिना ड्रिल, मिल, टैप, काउंटरसिंक, चम्फर और उत्कीर्णन

टिल्टिंग / रोटेटेबल वर्कटेबल (-90° / 0° / +90°) - शीर्ष और दोनों तरफ के चेहरे एक ही सेटअप में मशीनीकृत

सर्वो-संचालित एक्स/वाई/जेड - स्थिर स्थिति, दोहराए जाने योग्य छेद पैटर्न, चिकनी समोच्च मिलिंग

हाई-स्पीड इलेक्ट्रिक स्पिंडल - एयर-कूल्ड या लिक्विड-कूल्ड विकल्प, एल्यूमीनियम चिप लोड के लिए ट्यून किया गया

ग्राफिक सीएनसी प्रोग्रामिंग - छेद/स्लॉट प्रकार का चयन करें, आयाम दर्ज करें, टूलपाथ उत्पन्न करें; अनुरोध पर सीएडी/जी-कोड आयात

वायवीय प्रोफ़ाइल क्लैंप - तेज़ लोडिंग, सुरक्षित होल्डिंग, पतली दीवार वाले अनुभागों पर न्यूनतम विरूपण

धुंध / स्प्रे कूलिंग - कटर को ठंडा रखता है, लंबे एल्युमीनियम स्वार्फ को साफ करता है, एनोडाइज्ड या पाउडर-लेपित सतहों की रक्षा करता है

कॉम्पैक्ट औद्योगिक निर्माण - खिड़की-दरवाजे की दुकानों, मुखौटा कार्यशालाओं, स्वचालन-फ्रेम निर्माताओं और OEM प्रोफ़ाइल प्रोसेसर में फिट बैठता है

मशीनिंग क्षमताएँ

गोल छेद, आयताकार छेद, कीहोल, चौकोर छेद, विशेष आकार के कटआउट

एंड-फेस मिलिंग और स्क्वेरिंग

स्लॉट मिलिंग, हिंज पॉकेट, लॉक केस, हार्डवेयर छेद

थ्रेड टैपिंग (वैकल्पिक कठोर टैपिंग)

चम्फरिंग, काउंटरसिंकिंग, प्रकाश उत्कीर्णन

टेबल झुकाव के माध्यम से गहरे छेद

लघु औद्योगिक एक्सट्रूज़न, ब्रैकेट प्लेट, टी-स्लॉट रेल, मशीन-फ़्रेम नोड्स

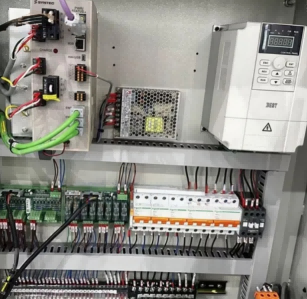

औद्योगिक एल्युमीनियम प्रोफाइल के लिए 800 मिमी सीएनसी मशीनिंग केंद्र, बुद्धिमान सीएनसी नियंत्रण प्रणाली, गैर-पेशेवर श्रमिकों के लिए आसान संचालन

• 10-इंच बहुभाषी टच स्क्रीन सीएनसी नियंत्रक (अंग्रेजी, स्पेनिश, अरबी, रूसी वैकल्पिक)
• अंतर्निहित समर्पित एल्यूमीनियम प्रोफ़ाइल प्रक्रिया लाइब्रेरी: पर्दे की दीवार कनेक्टर्स, विंडो हिंज छेद, सौर ब्रैकेट माउंटिंग छेद, एक-क्लिक कॉल के लिए पूर्व-संग्रहीत पैरामीटर
• यूएसबी फ्लैश ड्राइव के माध्यम से डीएक्सएफ सीएडी ड्राइंग आयात का समर्थन करें, सिस्टम जटिल मैनुअल प्रोग्रामिंग के बिना एनसी मशीनिंग प्रोग्राम को स्वचालित रूप से उत्पन्न करता है
• वैकल्पिक रिमोट IoT मॉड्यूल: ऑनलाइन रिमोट डिबगिंग, दोष निदान और उत्पादन डेटा आँकड़े 24/7

औद्योगिक एल्युमीनियम प्रोफाइल के लिए 800 मिमी सीएनसी मशीनिंग केंद्र

हम चीन के जिनान में स्थित एक अग्रणी उद्यम हैं, जो उच्च गुणवत्ता वाली एल्युमीनियम विंडो डोर मशीन, यूपीवीसी विंडो डोर मशीन, ग्लास प्रोसेसिंग मशीन के डिजाइन, निर्माण और वितरण में विशेषज्ञता रखते हैं। हमारी कंपनी अपने वैश्विक ग्राहकों की विविध आवश्यकताओं को पूरा करने के लिए नवीन और अनुकूलित समाधान प्रदान करने के लिए प्रतिबद्ध है।

उत्पाद और सेवाएँ: हम मशीनरी की एक विस्तृत श्रृंखला की पेशकश करते हैं जो एल्यूमीनियम और यूपीवीसी खिड़कियों के निर्माण के साथ-साथ डबल ग्लेज़िंग समाधानों को पूरा करती है। हमारे उत्पादों को परिशुद्धता, दक्षता और स्थायित्व के लिए इंजीनियर किया गया है, जिससे यह सुनिश्चित होता है कि हमारे ग्राहक अंतरराष्ट्रीय मानकों को पूरा करने वाली उच्च गुणवत्ता वाली खिड़कियां बना सकें।

बाजार में उपस्थिति: हमारी उन्नत मशीनरी को उत्तरी अमेरिका, दक्षिण अमेरिका, यूरोप, मध्य पूर्व और अन्य क्षेत्रों में व्यापक अनुप्रयोग मिले हैं। हमारी वैश्विक उपस्थिति गुणवत्ता और ग्राहक संतुष्टि के प्रति हमारी प्रतिबद्धता का प्रमाण है।

अनुसंधान और विकास: हम अनुसंधान और विकास पर ज़ोर देते हैं। हमारी समर्पित आर एंड डी टीम हमारे उत्पाद की पेशकश को नया करने और बढ़ाने के लिए अथक प्रयास करती है।

अनुकूलन क्षमताएँ:यह समझते हुए कि प्रत्येक ग्राहक की विशिष्ट आवश्यकताएं होती हैं, हम विशिष्ट उत्पादन आवश्यकताओं को पूरा करने के लिए अनुरूप समाधान प्रदान करते हैं।

यह 800 मिमी प्रोफ़ाइल सीएनसी केंद्र क्यों चुनें

अधिकांश दुकानों को एल्यूमीनियम प्रोफ़ाइल मशीनिंग शुरू करने के लिए 6-मीटर गैन्ट्री मशीन की आवश्यकता नहीं होती है। उन्हें एक ऐसी मशीन की आवश्यकता है जो सटीक हो, प्रोग्राम करने में आसान हो, चलाने में सस्ती हो, और 300 मिमी ब्रैकेट को 3-स्टेशन कार्य में न बदल दे। यह 800 मिमी केंद्र री-फ़िक्स्चरिंग चरण को हटा देता है, ऑपरेटर प्रशिक्षण को छोटा करता है, और छेद पैटर्न को बैचों में सुसंगत रखता है।

मैन्युअल मशीनिंग की तुलना में:

कम सेटअप = कम सहनशीलता ढेर

एक प्रोग्राम = दोहराने योग्य भाग

एक क्लैम्पिंग = वर्गाकार छेद, संरेखित स्लॉट, साफ अंत चेहरे

एक ऑपरेटर = एक ही चक्र में ड्रिलिंग + मिलिंग + टैपिंग

नियंत्रण एवं सॉफ्टवेयर

सीएनसी इंटरफ़ेस प्रोफ़ाइल कार्य के लिए बनाया गया है, न कि उन मशीन चालकों के लिए जो पहले से ही जी-कोड बोलते हैं। ऑपरेटर सुविधा चुनते हैं - छेद, स्लॉट, पॉकेट, धागा, एंड-मिल पास - आकार और स्थिति दर्ज करते हैं, और सिस्टम टूलपाथ को संभालता है। उन्नत उपयोगकर्ताओं के लिए, सीएडी चित्र और जी-कोड आयात समर्थित हैं, और मशीन को अनुरोध पर विंडो-डोर / पर्दा-दीवार सॉफ़्टवेयर या ईआरपी डेटा निर्यात के साथ एकीकृत किया जा सकता है।

टूलींग एवं कूलिंग

एल्युमीनियम को तेज़ टूलींग, सही रेक कोण और तेज़ चिप निकासी की आवश्यकता होती है। मशीन कार्बाइड एंड मिल्स, ड्रिल/मिल कॉम्बो, टैपिंग कोलेट, उत्कीर्णन बिट्स और सॉ-ब्लेड इकाइयों का समर्थन करती है। मिस्ट कूलिंग कटर में स्वार्फ़ वेल्डिंग को रोकती है; भारी वर्गों के लिए फ्लड कूलिंग उपलब्ध है।

क्लैम्पिंग एवं वर्कहोल्डिंग

वायवीय क्लैंप पतली दीवारों को कुचले बिना संदर्भ डेटाम के खिलाफ प्रोफ़ाइल को पकड़ते हैं। फिक्सचर स्टेशनों को अलग-अलग सेक्शन की ऊंचाई और चौड़ाई के लिए पुन: व्यवस्थित किया जा सकता है। सिस्टम प्रोफाइल, थर्मल-ब्रेक सेक्शन और गैर-मानक एक्सट्रूज़न के लिए वैकल्पिक कस्टम जॉ उपलब्ध हैं।

गुणवत्ता एवं कठोरता

दीर्घकालिक विकृति को कम करने के लिए प्रमुख संरचनाओं को तनाव-मुक्त किया जाता है। रैखिक गाइड और बॉल स्क्रू को केवल शीर्ष गति के लिए ही नहीं, बल्कि दोहराने की स्थिति के लिए भी चुना जाता है। परिणाम बैच रन में स्थिर सटीकता है - न कि केवल एक अच्छा पहला भाग।

पैकेजिंग एवं डिलिवरी

निर्यात के लिए प्लाइवुड केस/स्ट्रेच फिल्म + स्टील स्ट्रैपिंग

ऑपरेशन मैनुअल और अंग्रेजी प्रशिक्षण वीडियो शामिल हैं

दूरस्थ स्थापना मार्गदर्शन और कार्यक्रम प्रशिक्षण

OEM/ODM मॉडल का नाम, रंग और लेबल समर्थित

MOQ: 1 सेट

लीड समय: कॉन्फ़िगरेशन के आधार पर 10-30 कार्य दिवस

बिक्री के बाद सेवा

कॉन्फ़िगरेशन के अनुसार 12-24 महीने की वारंटी

आजीवन दूरस्थ तकनीकी सहायता

स्पेयर पार्ट्स और उपभोग्य सामग्रियों की आपूर्ति

चयनित बाज़ारों के लिए ऑन-साइट सेवा उपलब्ध है

अंग्रेजी/चीनी/स्पेनिश/रूसी/अरबी समर्थन वैकल्पिक

अक्सर पूछे जाने वाले प्रश्न

क्या यह स्टील या स्टेनलेस को काट सकता है?

यह एल्यूमीनियम और पीवीसी/हल्के मिश्र धातुओं के लिए अनुकूलित है। सही टूलींग और कम फ़ीड के साथ कभी-कभी हल्के-स्टील के पतले हिस्से संभव हैं, लेकिन यह स्टील मशीनिंग केंद्र नहीं है।

क्या 800 मिमी लंबी पर्दे-दीवार प्रोफाइल के लिए पर्याप्त है?

पूर्ण-लंबाई 6 मीटर मुलियन्स के लिए, नहीं - उन्हें एक लंबे-स्ट्रोक प्रोफ़ाइल केंद्र की आवश्यकता है। लेकिन मशीनीकृत नोड्स, अंतिम विवरण, ब्रैकेट और छोटे अनुभागों के लिए, 800 मिमी आदर्श है।

क्या यह धागों को टैप कर सकता है?

हाँ। नियंत्रण प्रणाली और स्पिंडल के आधार पर कठोर टैपिंग वैकल्पिक है।

सीखना कितना कठिन है?

एक नया ऑपरेटर लघु वीडियो प्रशिक्षण के बाद मानक होल/स्लॉट कार्य चला सकता है। जटिल 3डी मिलिंग के लिए सीएडी/सीएएम अनुभव की आवश्यकता होती है।

क्या आप कस्टम फिक्स्चर का समर्थन करते हैं?

हाँ। प्रोफ़ाइल क्रॉस-सेक्शन, छेद पैटर्न और बैच आकार भेजें; हम क्लैंप, उपकरण और साइकिल लेआउट का प्रस्ताव करते हैं।
