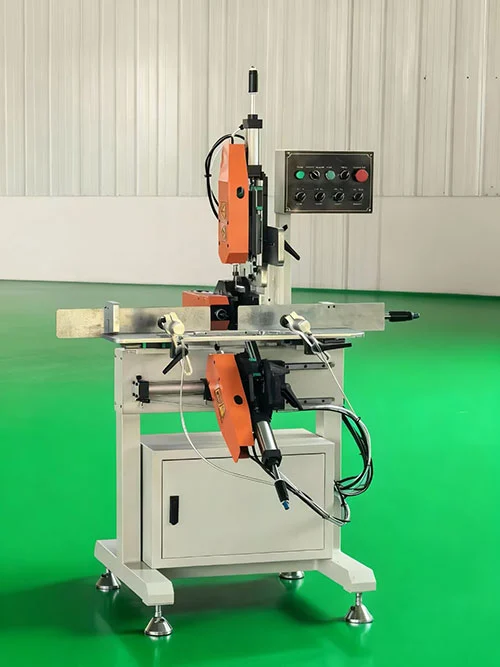

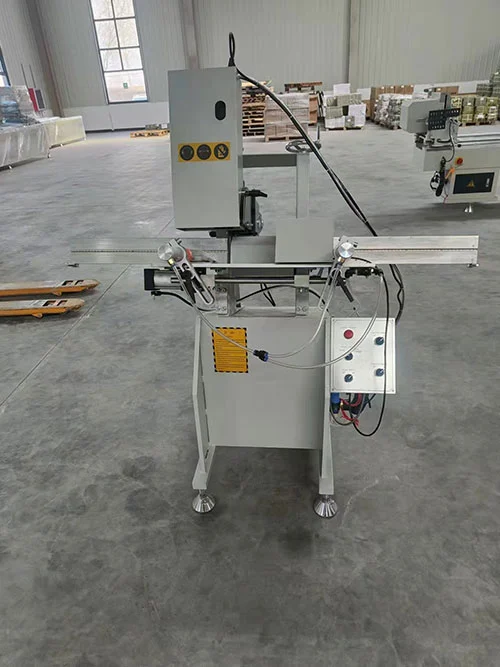

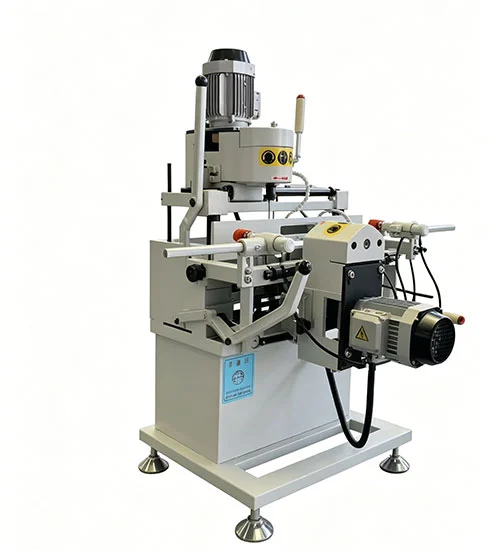

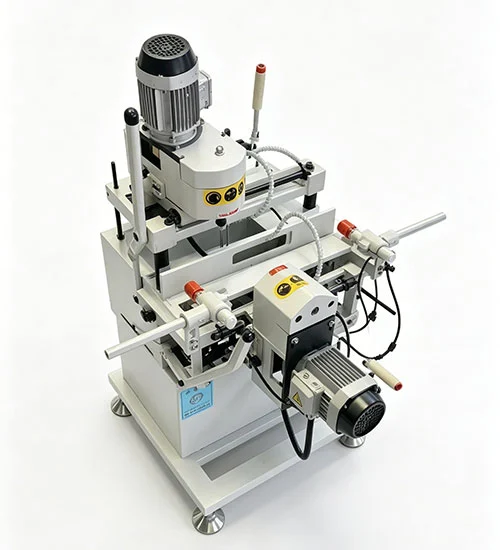

यूपीवीसी पीवीसी विंडो वॉटर स्लॉट मिलिंग मशीन

• यूपीवीसी पीवीसी विंडो वॉटर स्लॉट मिलिंग मशीनतीन-अक्ष मिलिंग क्षमता प्रदान करता है: एक ही स्टेशन पर ऊर्ध्वाधर, क्षैतिज और कोणीय कट।
• यह पीवीसी खिड़की और दरवाजे के प्रोफाइल में जल निकासी स्लॉट और वायु दबाव संतुलन छेद को मिलाने के लिए बनाया गया है।
• निचला सिर एक क्लैम्पिंग क्रिया में उपकरण को बदलता और कसता है, इसलिए स्लॉट प्रसंस्करण परयूपीवीसी पीवीसी विंडो वॉटर स्लॉट मिलिंग मशीनमध्यवर्ती मैन्युअल उपकरण परिवर्तन के बिना पूरा किया गया है।
• मिलिंग वर्कटेबल एक आयताकार रैखिक गाइड के साथ चलता है, कट के दौरान सीधी-रेखा गति बनाए रखता है।
• तिरछा मिलिंग हेड कोण समायोजन और स्वचालित ऊपर/नीचे प्लस बाएं/दाएं आंदोलन की अनुमति देता है। यह बाएं-दाएं स्लॉट समरूपता को संरक्षित करते हुए 45° वॉटर स्लॉट मिलिंग को सक्षम बनाता है।
• आवश्यक कटिंग गति पर स्थिर मिलिंग के लिए हाई-स्पीड स्पिंडल मोटरें स्थापित की जाती हैं।

तकनीकी निर्देश

आवेदन का दायरा

यहयूपीवीसी पीवीसी विंडो वॉटर स्लॉट मिलिंग मशीनयूपीवीसी और पीवीसी खिड़की और दरवाजे उत्पादन लाइनों पर उपयोग किया जाता है। विशिष्ट अनुप्रयोगों में ख़िड़की और स्लाइडिंग खिड़की के फ्रेम के आधार पर जल निकासी स्लॉट को मिलाना, ट्रांसॉम और मुलियन्स में वायु दबाव बराबर छेद को काटना, और प्रोफ़ाइल डिज़ाइन द्वारा आवश्यक होने पर कोणीय स्लॉट का उत्पादन करना शामिल है। मशीन मानक सफेद प्रोफाइल और रंगीन या लेमिनेटेड अनुभागों दोनों को संभालती है, जिसमें तीन-अक्ष हेड लेआउट आवासीय और हल्के वाणिज्यिक विंडो निर्माण में पाए जाने वाले अधिकांश स्लॉट कॉन्फ़िगरेशन को कवर करता है।

ज़रूरी भाग

• तीन स्पिंडल मोटर (0.75 किलोवाट प्रत्येक):तीन मिलिंग हेड्स के लिए स्वतंत्र ड्राइव प्रदान करें, जो यूपीवीसी सामग्रियों पर साफ स्लॉट किनारों के लिए 24,000 आर/मिनट तक की गति पर काम कर रहे हैं।
• आयताकार रैखिक गाइड प्रणाली:मिलिंग स्ट्रोक के दौरान चलती वर्कटेबल का समर्थन करता है, जिससे स्लॉट की सीधीता और बैचों में दोहराए जाने योग्य स्थिति को बनाए रखने में मदद मिलती है।
• निचले सिर पर वायवीय उपकरण क्लैंपिंग:कटर को एक ही क्रिया में बदल दिया जाता है और कस दिया जाता है, जिससे निष्क्रिय समय कम हो जाता है और मैन्युअल उपकरण कसने की दिनचर्या समाप्त हो जाती है।
• समायोज्य तिरछा सिर (नंबर 3 सिर):मिलिंग कोण को लॉकिंग हैंडल के साथ मैन्युअल रूप से सेट किया जा सकता है, जो बाएं-दाएं स्लॉट समरूपता को सुसंगत रखते हुए 45° और अन्य कोणों को कवर करता है।
• नियंत्रण कक्ष और वायरिंग:एक समर्पित आपातकालीन स्टॉप के साथ पुश-बटन ऑपरेशन। विद्युत घटकों को धूल से सुरक्षित बाड़े में रखा जाता है, और वायवीय सर्किट में स्थिर क्लैंप दबाव बनाए रखने के लिए एक फिल्टर-नियामक-स्नेहनक इकाई शामिल होती है।
• फ़्रेम और गार्ड:वेल्डेड स्टील बेस एक कठोर संरचना प्रदान करता है। पारदर्शी सुरक्षा गार्ड मिलिंग क्षेत्र को कवर करते हैं और स्पिंडल स्टार्ट सर्किट के साथ इंटरलॉक करते हैं।

मशीन के कार्य

• स्वचालित उपकरण परिवर्तन और स्लॉट चक्र:निचला सिर एक क्रिया में टूल क्लैम्पिंग और रिलीज़ करता है, मैन्युअल री-टूलिंग के बिना स्लॉट मिलिंग को पूरा करता है।
• जल स्लॉट और संतुलन छेद क्षमता:यूपीवीसी और पीवीसी प्रोफाइल पर जल निकासी स्लॉट और वायु दबाव बराबर छेद को संभालता है।
• निर्देशित गति:एक आयताकार रैखिक गाइड चलती कार्य तालिका का समर्थन करता है, जो सीधे, दोहराए जाने योग्य मिलिंग पथों में योगदान देता है।
• सीधा नियंत्रण:स्पष्ट रूप से लेबल किए गए कार्यों के साथ पुश-बटन ऑपरेशन; बुनियादी फ़ैक्टरी प्रशिक्षण वाले ऑपरेटर छोटी सेटअप अवधि के बाद मशीन का प्रबंधन कर सकते हैं।
• सघन पदचिह्न:1150 × 1100 × 1700 मिमी के आयाम मानक विंडो निर्माण लाइनों में फिट होते हैं।

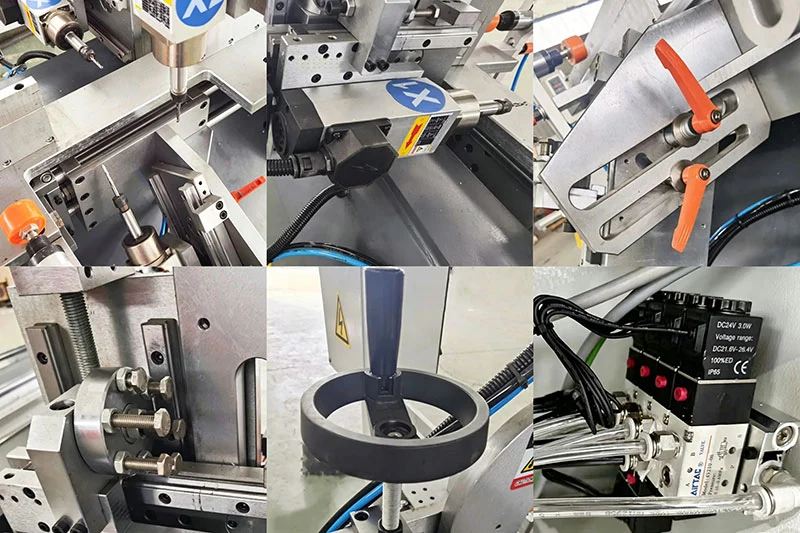

उत्पाद विवरण

• तीन मिलिंग प्रमुख- यूपीवीसी विंडो और डोर प्रोफाइल पर वॉटर स्लॉट और एयर होल मशीनिंग के लिए कॉन्फ़िगर किया गया।
• हाई-स्पीड स्पिंडल मोटर- साफ स्लॉट किनारों के लिए अधिकतम घूर्णी गति 24,000 आर/मिनट तक।
• नंबर 3 सिर (तिरछा)- आवश्यक स्लॉट कोण से मेल खाने के लिए मिलिंग कोण को मैन्युअल रूप से सेट किया जा सकता है।
• त्वरित-समायोजित गहराई रोकें- प्रोफ़ाइल बैचों के बीच स्विच करने पर सेटअप समय कम हो जाता है।
• हाथ पहिया ऊंचाई समायोजन- ऑपरेटर को उपकरण के बिना ऊर्ध्वाधर कटर स्थिति को ठीक करने की अनुमति देता है।
• वायवीय और विद्युत घटक- अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त आपूर्तिकर्ताओं से प्राप्त और सीई आवश्यकताओं को पूरा करने के लिए वायर्ड।

पैकेजिंग एवं शिपिंग

प्रत्येकयूपीवीसी पीवीसी विंडो वॉटर स्लॉट मिलिंग मशीनआंतरिक फोम पैडिंग और स्टील स्ट्रैपिंग के साथ एक मानक निर्यात लकड़ी के टोकरे में पैक किया गया है। टोकरा स्पष्ट रूप से हैंडलिंग प्रतीकों और शिपिंग विवरण के साथ चिह्नित है। डिलीवरी की शर्तें एफओबी जिनान या क़िंगदाओ हैं, ऑर्डर की पुष्टि के बाद आमतौर पर 15-25 कार्य दिवसों के भीतर भेजा जाता है। मशीन के कारखाने छोड़ने से पहले एक प्री-शिपमेंट परीक्षण रिपोर्ट और सीई प्रमाणपत्र की डिजिटल प्रति प्रदान की जाती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: यह UPVC पीवीसी विंडो वॉटर स्लॉट मिलिंग मशीन किन सामग्रियों से प्रक्रिया कर सकती है?

ए: यह यूपीवीसी और पीवीसी विंडो और डोर प्रोफाइल के लिए बनाया गया है।

Q2: क्या मशीन को कुशल ऑपरेटरों की आवश्यकता है?

उत्तर: नियंत्रण एक साधारण पुश-बटन पैनल पर आधारित होते हैं। ऑपरेटर वर्कफ़्लो को शीघ्रता से सीख सकते हैं, और विस्तृत निर्देश प्रदान किए जाते हैं।

Q3: क्या मशीन 45° वॉटर स्लॉट मिल सकती है?

उत्तर: हाँ. तिरछा मिलिंग हेड 45° स्लॉट मिलिंग का समर्थन करता है और प्रोफ़ाइल पर बाएँ-दाएँ समरूपता बनाए रखता है।

Q4: क्या बिजली आपूर्ति अनुकूलन योग्य है?

ए: मानक कॉन्फ़िगरेशन 220V 50/60Hz का उपयोग करता है। ऑर्डर करते समय अन्य वोल्टेज की व्यवस्था की जा सकती है।

Q5: स्वचालित उपकरण परिवर्तन कैसे काम करता है?

ए: निचला सिर तंत्र एक गति में कटर को बदलता है और कसता है, जिससे मैन्युअल टूल समायोजन के लिए स्लॉट को बिना रुके पूरा किया जा सकता है।

Q6: मिलिंग लंबाई सीमा क्या है?

ए: मिलिंग की लंबाई 30 मिमी से 60 मिमी तक समायोज्य है।

Q7: क्या मशीन सॉफ्टवेयर या निर्देशों के साथ आती है?

ए: एक अंग्रेजी सॉफ्टवेयर इंटरफ़ेस और ऑपरेशन निर्देश शामिल हैं। सिस्टम ऑटोकैड से ड्राइंग डेटा आयात कर सकता है।

Q8: कुल आकार और वजन क्या है?

ए: 1150 × 1100 × 1700 मिमी, सकल वजन 200 किलो।

Q9: क्या स्पेयर पार्ट्स उपलब्ध हैं?

उत्तर: हाँ. कटर व्हील और सेटिंग टूल जैसी उपभोग्य वस्तुएं वैकल्पिक वस्तुओं के रूप में उपलब्ध हैं, और आमतौर पर खराब होने वाले हिस्सों को उपयोगकर्ता द्वारा बदला जा सकता है।
