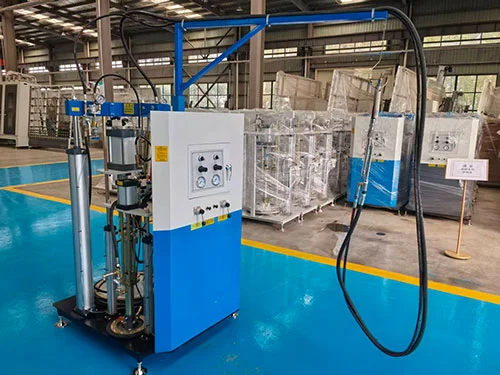

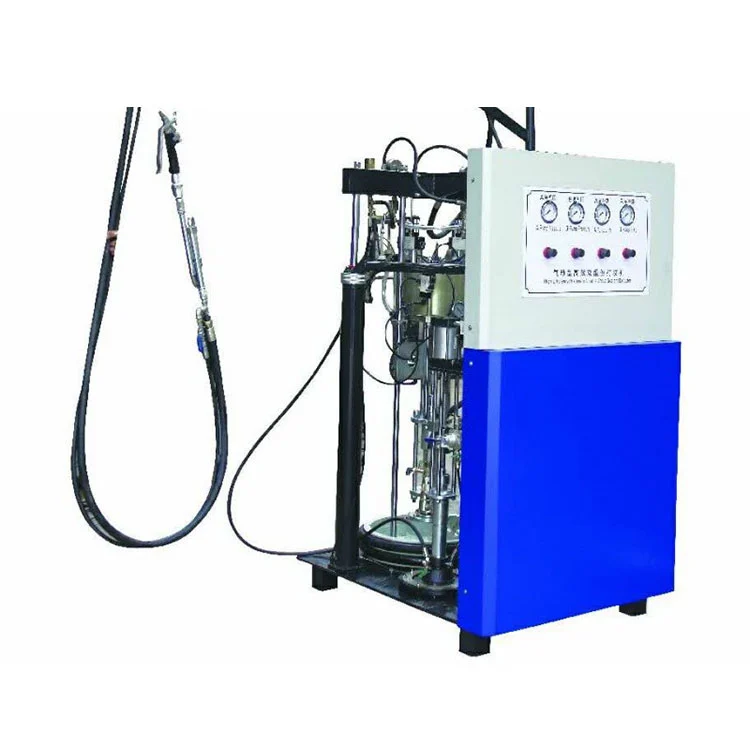

इंसुलेटिंग ग्लास के लिए दो घटक सीलेंट एप्लिकेटर

प्रमुख विशेषताऐं

• पूरी तरह से वायवीय संचालन: The इंसुलेटिंग ग्लास के लिए दो घटक सीलेंट एप्लिकेटरपूरी तरह से संपीड़ित हवा पर चलता है। किसी विद्युत कनेक्शन की आवश्यकता नहीं है, जो इसे निर्माण स्थलों, अस्थायी कार्यशालाओं, या उन स्थानों पर उपयोग के लिए व्यावहारिक बनाता है जहां स्थिर बिजली आपूर्ति उपलब्ध नहीं है।
• अनुपातिकरण और मिश्रण:घटक ए के लिए 250 मिमी और घटक बी के लिए 80 मिमी के व्यास के साथ वायवीय मोटर्स द्वारा संचालित एक हाइड्रोलिक प्रोपोर्शनिंग पंप, 7: 1 और 14: 1 के बीच समायोज्य निर्धारित अनुपात पर दो सीलेंट स्ट्रीम प्रदान करता है। एक स्थिर मिश्रण ट्यूब वितरण से पहले सामग्रियों को जोड़ती है।
• वाल्व और सील डिजाइन:बेस मटेरियल पंप, क्योरिंग एजेंट पंप और प्रोपोर्शनिंग पंप वाल्व पोर्ट को सीलेंट घर्षण और रासायनिक हमले के प्रतिरोध के लिए चयनित एक विशेष मिश्र धातु से तैयार किया जाता है। ठीक से रखरखाव किए जाने पर निर्माता काम के दबाव में शून्य रिसाव बताता है।
• क्योरिंग एजेंट लाइन पर दोहरा निस्पंदन:क्योरिंग एजेंट हाइड्रोलिक सर्किट में दो फिल्टर इकाइयां स्थापित की गई हैं। वे घटक के आनुपातिक पंप तक पहुंचने से पहले कणों को हटा देते हैं, जिससे लगातार मिश्रण की गुणवत्ता में योगदान होता है और नोजल के बंद होने की संभावना कम हो जाती है।
• वायु आपूर्ति और खपत:मशीन को 0.5 और 0.8 एमपीए के बीच संपीड़ित हवा की आपूर्ति की आवश्यकता होती है, पूर्ण लोड के तहत अधिकतम हवा की खपत 0.8 m³/मिनट होती है। फ़िल्टर, नियामक और स्नेहक के साथ एक मानक वायु तैयारी इकाई शामिल है।

काम के सिद्धांत

The इंसुलेटिंग ग्लास के लिए दो घटक सीलेंट एप्लिकेटरवायवीय पंप ड्राइव सिद्धांत पर काम करता है। संपीड़ित हवा वायु मोटर अनुभाग में प्रवेश करती है, जो दो स्वतंत्र प्रत्यागामी पिस्टन पंपों को चलाती है - एक बेस सीलेंट घटक (ए) के लिए और एक इलाज एजेंट (बी) के लिए। प्रत्येक पंप एक सक्शन नली के माध्यम से अपने संबंधित 55-गैलन ड्रम से सामग्री खींचता है। पिस्टन ए और बी पंप मोटर्स (250 मिमी और 80 मिमी) के सापेक्ष व्यास द्वारा निर्धारित यांत्रिक रूप से जुड़े अनुपात पर दो घटकों को धक्का देते हैं। अलग-अलग फिल्टर से गुजरने के बाद, सामग्री आनुपातिक पंप तक पहुंचती है, जो निर्धारित अनुपात को बनाए रखता है और उन्हें एक स्थिर मिश्रण ट्यूब में फीड करता है। ऑपरेटर डिस्पेंसिंग गन को नियंत्रित करता है, और मिश्रित सीलेंट इंसुलेटिंग ग्लास किनारे पर लगाने के लिए तैयार नोजल से बाहर निकलता है। वायवीय ड्राइव केवल तभी चक्रित होती है जब डिस्पेंसिंग गन ट्रिगर खींचा जाता है, जिसका अर्थ है कि पंप तब बंद हो जाता है जब उपयोग में न हो और बिना किसी विद्युत नियंत्रण संकेत के।

तकनीकी निर्देश

ज़रूरी भाग

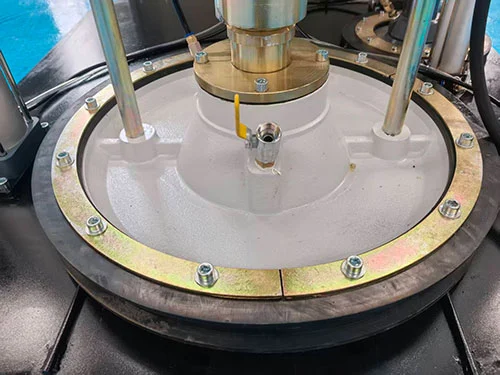

• ए-घटक पंप (बेस सीलेंट):एक 250 मिमी व्यास वाली वायवीय मोटर पिस्टन पंप को चलाती है जो 55-गैलन ड्रम से बेस सीलेंट खींचती है। पंप दबाव अनुपात 50:1 है, जो 0.6 एमपीए वायु दबाव को लगभग 30 एमपीए अधिकतम एक्सट्रूज़न दबाव में परिवर्तित करता है।
• बी-घटक पंप (इलाज एजेंट):एक 80 मिमी व्यास वाली वायवीय मोटर एक छोटे विस्थापन पंप को चलाती है जो निर्धारित अनुपात द्वारा आवश्यक इलाज एजेंट की मात्रा से मेल खाती है। ए और बी मोटर्स के बीच यांत्रिक लिंकेज 7:1 से 14:1 तक आनुपातिक सीमा तय करता है।
• आनुपातिक पंप और वाल्व ब्लॉक:मिश्र धातु वाल्व सीटें और सील भरे हुए सीलेंट यौगिकों की घर्षण प्रकृति को संभालते हैं। वाल्व ब्लॉक को निर्धारित रखरखाव के दौरान सफाई और सील प्रतिस्थापन के लिए अलग करने के लिए डिज़ाइन किया गया है।
• इलाज एजेंट निस्पंदन इकाइयाँ:प्रतिस्थापन योग्य तत्वों के साथ दो इन-लाइन फिल्टर आनुपातिक पंप के अपस्ट्रीम में कणों को फँसाते हैं। फ़िल्टर जाल का आकार सीलेंट निर्माता की अनुशंसा के आधार पर चुना जा सकता है।
• स्थैतिक मिश्रण ट्यूब:डिस्पेंसिंग गन आउटलेट पर एक डिस्पोजेबल या साफ करने योग्य स्टेटिक मिक्सर जुड़ा हुआ है। आंतरिक पेचदार तत्व दो सीलेंट धाराओं को एक साथ मोड़ते हैं क्योंकि सामग्री को बाहर निकाला जाता है, जिससे आवेदन से तुरंत पहले मिश्रण प्रक्रिया पूरी हो जाती है।
• वितरण बंदूक:एर्गोनोमिक हैंडल के साथ एक वायवीय ट्रिगर गन। ट्रिगर खींचने से पंप चक्र सक्रिय हो जाता है; इसे छोड़ने से भौतिक प्रवाह रुक जाता है। एक सुरक्षा लॉक आकस्मिक निर्वहन को रोकता है।

अनुप्रयोग

यहइंसुलेटिंग ग्लास के लिए दो घटक सीलेंट एप्लिकेटरइसका उपयोग डबल और ट्रिपल ग्लेज्ड इकाइयों की एज सीलिंग के लिए इंसुलेटिंग ग्लास उत्पादन सुविधाओं में किया जाता है। यह इकट्ठे आईजीयू फ्रेम के स्पेसर परिधि पर पॉलीसल्फाइड या पॉलीयूरेथेन-आधारित दो-घटक सीलेंट लागू करता है। वायवीय डिज़ाइन पर्दे की दीवार और संरचनात्मक ग्लास प्रतिष्ठानों के लिए ऑन-साइट ग्लेज़िंग कार्य का भी समर्थन करता है जहां बिजली की आपूर्ति अविश्वसनीय हो सकती है। विशिष्ट उपयोगकर्ताओं में इंसुलेटिंग ग्लास निर्माता, खिड़की और दरवाजे उद्योग की सेवा करने वाले ग्लास प्रसंस्करण संयंत्र, और मोबाइल सीलेंट एप्लिकेशन उपकरण की आवश्यकता वाले मुखौटा स्थापना ठेकेदार शामिल हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या इस मशीन को विद्युत शक्ति की आवश्यकता है?

उत्तर: किसी विद्युत कनेक्शन की आवश्यकता नहीं है। मशीन पूरी तरह से संपीड़ित हवा पर चलती है, जो इसे कार्य स्थलों पर, मोबाइल कार्यशालाओं में, या उत्पादन वातावरण में उपयोग करने की अनुमति देती है जहां ग्लूइंग स्टेशन तक विद्युत लाइनें चलाना अव्यावहारिक है।

Q2: यह सटीक मिश्रण अनुपात कैसे सुनिश्चित करता है?

ए: दइंसुलेटिंग ग्लास के लिए दो घटक सीलेंट एप्लिकेटरएक निश्चित व्यास अनुपात के साथ यांत्रिक रूप से जुड़े ए और बी पंपों का उपयोग करता है। आनुपातिक पंप वाल्व ब्लॉक के माध्यम से निर्धारित अनुपात को बनाए रखता है, और अनुपात को सीलेंट निर्माता के विनिर्देश के अनुसार ऑपरेटर द्वारा 7: 1 से 14: 1 सीमा के भीतर समायोजित किया जा सकता है।

Q3: किस रखरखाव की आवश्यकता है?

ए: क्यूरिंग एजेंट सर्किट पर दो निस्पंदन इकाइयों का निरीक्षण किया जाना चाहिए और सीलेंट के उपयोग और संदूषण के स्तर के आधार पर फ़िल्टर तत्वों को एक शेड्यूल पर प्रतिस्थापित किया जाना चाहिए। वाल्व ब्लॉक और पंप सील को पहनने के लिए समय-समय पर जांच की आवश्यकता होती है, खासकर जब अपघर्षक सीलेंट फॉर्मूलेशन उपयोग में होते हैं। मशीन के साथ एक रखरखाव मैनुअल प्रदान किया जाता है।

Q4: क्या यह बड़े बैच के उत्पादन को संभाल सकता है?

उत्तर: हाँ. 4 से 10 लीटर प्रति मिनट के आउटपुट और मानक 55-गैलन ड्रम फ़ीड के साथ, मशीन को इंसुलेटिंग ग्लास लाइनों पर निरंतर उत्पादन के लिए डिज़ाइन किया गया है। यदि सहायक ड्रम ट्रांसफर पंप का उपयोग किया जाता है तो ड्रम फीड सिस्टम को उत्पादन बंद किए बिना फिर से भरा जा सकता है।

Q5: न्यूनतम ऑर्डर मात्रा और लीड समय क्या है?

उत्तर: एक एकल इकाई का ऑर्डर दिया जा सकता है। मानक मशीनें आमतौर पर 15-30 कार्य दिवसों के भीतर भेज दी जाती हैं। विशिष्ट मिश्रण अनुपात या ड्रम आकार सहित कस्टम कॉन्फ़िगरेशन, लीड समय बढ़ा सकते हैं।

Q6: क्या आप बिक्री के बाद सहायता प्रदान करते हैं?

उत्तर: तकनीकी सहायता दूरस्थ रूप से उपलब्ध है, जिसमें इंस्टॉलेशन और समस्या निवारण के लिए वीडियो मार्गदर्शन भी शामिल है। मुख्य वायवीय घटकों पर एक साल की वारंटी लागू होती है। सील, फिल्टर और स्टैटिक मिक्सिंग ट्यूब जैसे स्पेयर पार्ट्स को ऑर्डर किया जा सकता है और स्टॉक से भेजा जा सकता है।
