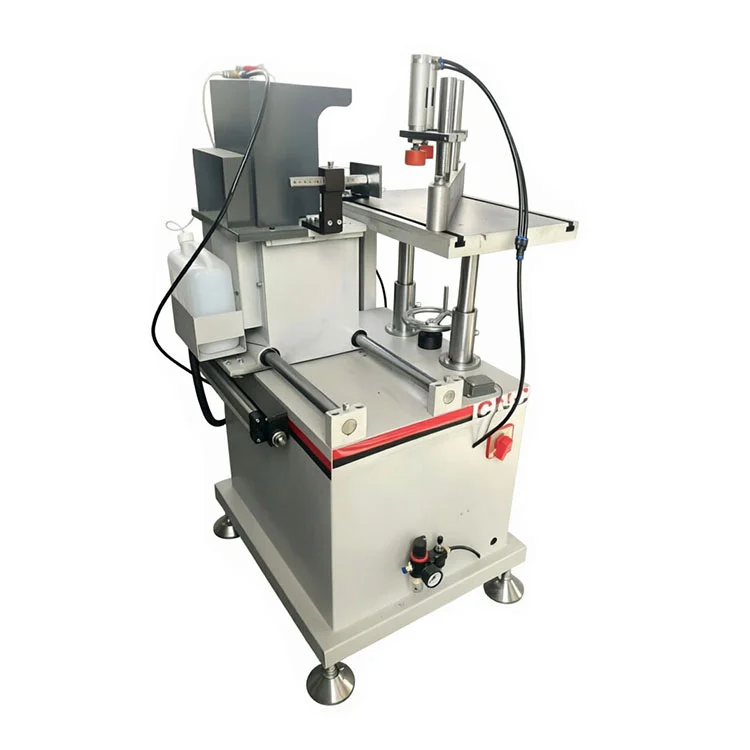

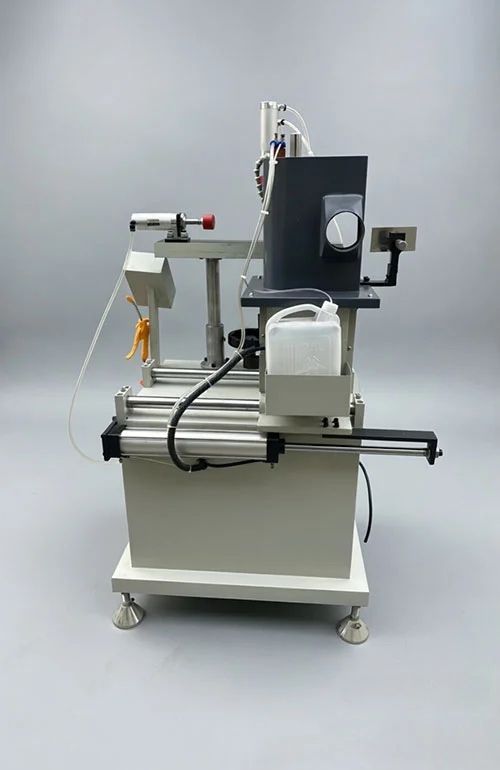

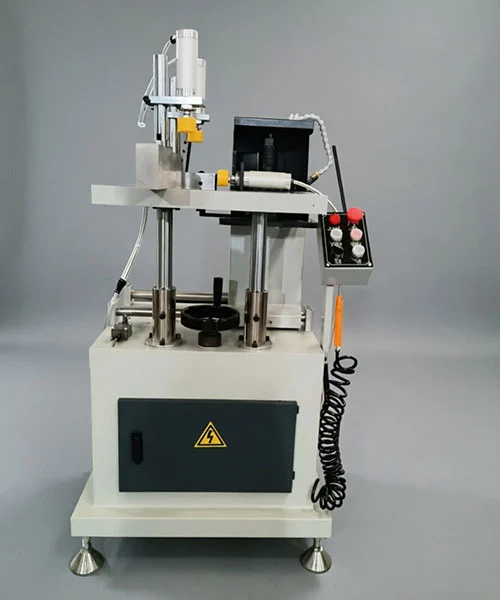

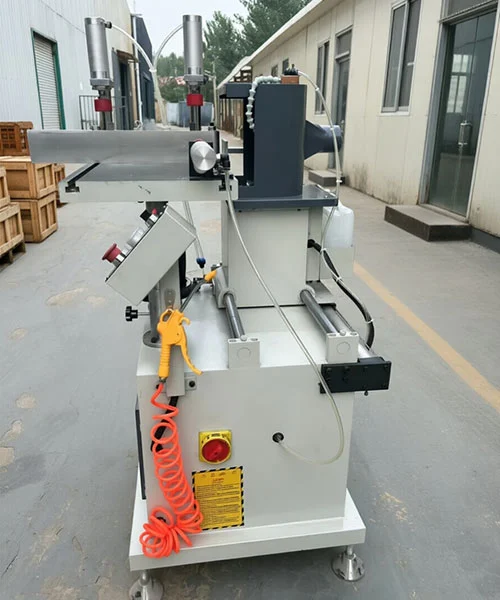

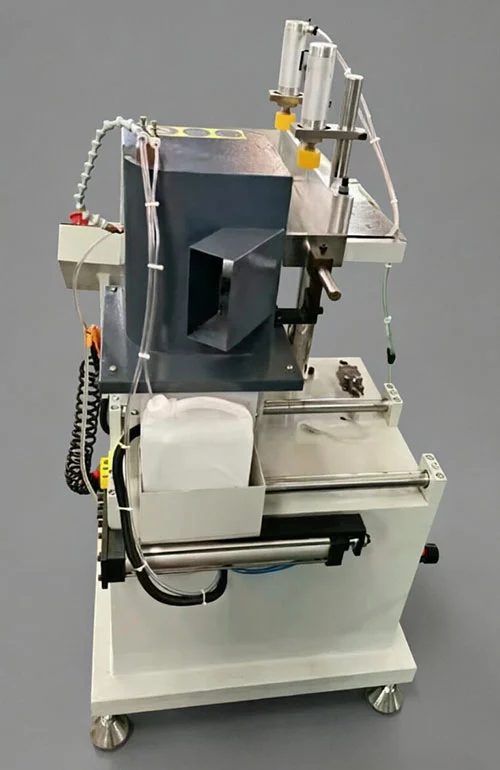

विंडो प्रोफाइल के लिए पीवीसी एंड मिलिंग मशीन

प्रमुख विशेषताऐं

• प्रोफ़ाइल अंत आकार देना: The विंडो प्रोफाइल के लिए पीवीसी एंड मिलिंग मशीनटूलींग को बदलकर स्टेप फेस, आयताकार खांचे, टेनन और समान संरचनाओं को समायोजित करता है, जो एक क्षैतिज स्पिंडल पर सुरक्षित होता है।
• एंगल्ड मिलिंग रेंज:वर्कटेबल पर एक पोजिशनिंग प्लेट को -55° और +55° के बीच सेट किया जा सकता है, जिससे कस्टम जिग्स के बिना प्रोफाइल सिरों पर बेवल कट सक्षम हो जाता है।
• रैखिक असर फ़ीड:टूल फ़ीड तंत्र एक रैखिक असर गति जोड़ी पर चलता है, जो मिलिंग चक्र के दौरान कंपन को कम और गति को दोहराने योग्य रखता है।
• अंतिम सतह खत्म:संसाधित सिरे लगातार Ra12.5 μm खुरदरापन तक पहुंचते हैं, जो ट्रांसॉम और फ्रेम अनुभागों की तंग असेंबली के लिए पर्याप्त है।
• वायवीय क्लैम्पिंग:कट के दौरान प्रोफाइल को हवा से संचालित क्लैंप द्वारा पकड़ कर रखा जाता है, जिससे वर्कपीस की स्थिति को बनाए रखते हुए ऑपरेटर के प्रयास को कम किया जा सकता है।

तकनीकी निर्देश

आवेदन का दायरा

यहविंडो प्रोफाइल के लिए पीवीसी एंड मिलिंग मशीनइसका उपयोग पीवीसी खिड़कियों, एल्यूमीनियम-प्लास्टिक मिश्रित खिड़कियों और थर्मल-ब्रेक एल्यूमीनियम खिड़की के फ्रेम के उत्पादन में किया जाता है। विशिष्ट वर्कपीस में मध्य ट्रांसॉम, डोर फ्रेम प्रोफाइल और अन्य एक्सट्रूडेड सेक्शन शामिल होते हैं जिन्हें असेंबली से पहले एंड-फेस शेपिंग, ग्रूविंग या टेनन कटिंग की आवश्यकता होती है।

ज़रूरी भाग

• मिलिंग स्पिंडल:क्षैतिज स्पिंडल स्टेप, ग्रूव और टेनन कार्य के लिए विनिमेय कटर स्वीकार करता है। स्वच्छ सामग्री हटाने के लिए कार्बाइड टूलींग से मेल खाने वाली गति से चलता है।
• रैखिक असर गाइड प्रणाली:फ़ीड कैरिज सीलबंद रैखिक बीयरिंगों पर चलता है, जिसके लिए केवल आवधिक स्नेहन की आवश्यकता होती है और समय के साथ लगातार कट ज्यामिति बनाए रखने में मदद मिलती है।
• वायवीय क्लैम्पिंग इकाई:क्लैंप 0.5-0.8 एमपीए वायु आपूर्ति के साथ संलग्न होते हैं। मिलिंग चक्र के दौरान प्रोफ़ाइल सतहों पर निशान पड़ने से बचने के लिए जबड़ों को आकार दिया जाता है।
• एडजस्टेबल वर्कटेबल:मैन्युअल रूप से सेट की गई पोजिशनिंग प्लेट ऑपरेटर को रिपीट पोजिशनिंग के पैमाने के साथ -55° से +55° तक के कोणों में डायल करने की अनुमति देती है।

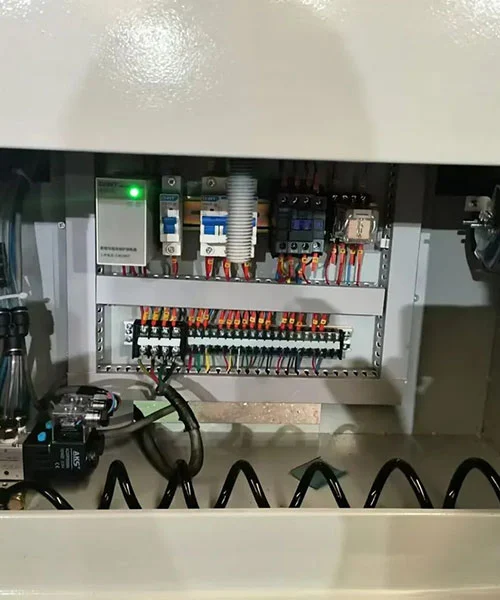

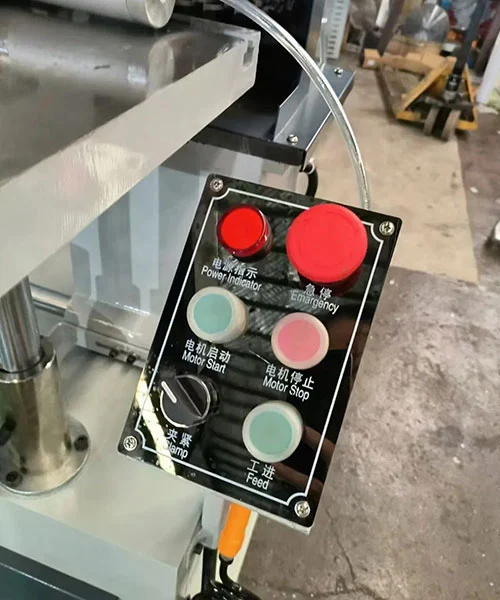

• नियंत्रण सर्किट:एक साधारण पुश-बटन स्टेशन और एक सुरक्षा इंटरलॉक का उपयोग करता है जो गार्ड खुला होने पर स्पिंडल स्टार्ट को रोकता है। विद्युत घटकों को धूल-सीलबंद बाड़े में व्यवस्थित किया जाता है।

निर्माता एवं समर्थन

1996 में स्थापित एक कारखाने के साथ, एलबीएल मशीन लगभग तीन दशकों से जिनान, चीन में प्रोफ़ाइल प्रसंस्करण उपकरण का उत्पादन कर रही है।विंडो प्रोफाइल के लिए पीवीसी एंड मिलिंग मशीनफैक्ट्री-प्रत्यक्ष आपूर्ति की जाती है, CE और ISO प्रमाणीकरण होता है, और इसे OEM/ODM समझौतों के तहत अनुकूलित किया जा सकता है। एक साल की वारंटी मुख्य संरचना को कवर करती है, और अतिरिक्त शुल्क के बिना दूरस्थ स्थापना मार्गदर्शन प्रदान किया जाता है।

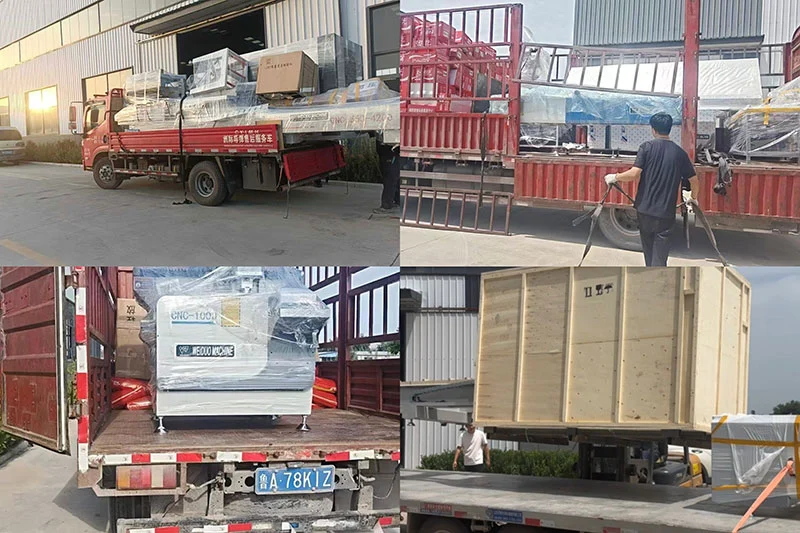

पैकेजिंग एवं शिपिंग

प्रत्येकविंडो प्रोफाइल के लिए पीवीसी एंड मिलिंग मशीनपारगमन के दौरान गति को रोकने के लिए आंतरिक ब्रेसिंग के साथ एक मानक निर्यात-ग्रेड लकड़ी के टोकरे में पैक किया जाता है। टोकरा नमी प्रतिरोधी है और उस पर हैंडलिंग निर्देश अंकित हैं। शिपिंग शर्तें एफओबी जिनान या क़िंगदाओ हैं, ऑर्डर की पुष्टि के बाद डिलीवरी का समय आमतौर पर 15 से 25 कार्य दिवस होता है। परीक्षण रिपोर्ट, पैकिंग सूची और सीई प्रमाणपत्र सहित दस्तावेज़ प्रेषण से पहले डिजिटल रूप से भेजे जाते हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: विंडो प्रोफाइल के लिए पीवीसी एंड मिलिंग मशीन किस प्रोफ़ाइल संरचना की प्रक्रिया कर सकती है?

ए: काटने के उपकरण को बदलकर, मशीन स्टेप सतहों, आयताकार खांचे, टेनन और पीवीसी और एल्यूमीनियम-प्लास्टिक मिश्रित ट्रांज़ोम और फ्रेम प्रोफाइल पर आमतौर पर आवश्यक अन्य अंतिम विवरण मिल जाती है।

Q2: बेवल कटिंग के लिए कोणीय समायोजन सीमा क्या है?

ए: वर्कटेबल पोजिशनिंग प्लेट -55° से 55° तक समायोज्य है, जिससे अतिरिक्त फिक्स्चर के बिना इस सीमा के भीतर कोणीय अंत कटौती करना संभव हो जाता है।

Q3: मिलिंग के दौरान स्थिरता कैसे बनाए रखी जाती है?

ए: टूल फ़ीड तंत्र एक रैखिक असर गति जोड़ी का उपयोग करता है, जो कंपन को कम करता है और बार-बार चक्रों में मिलिंग गहराई को सुसंगत रखने में मदद करता है।

Q4: किस अंतिम सतह खुरदरापन की उम्मीद की जा सकती है?

ए: लगातार मशीनीकृत सिरे Ra12.5 μm की खुरदरापन प्राप्त करते हैं, एक ऐसी फिनिश जो खिड़की और दरवाजे के संयोजन में जोड़ों को टाइट-फिटिंग करने की अनुमति देती है।

Q5: कार्य तालिका के आयाम क्या हैं?

ए: मशीन वर्कटेबल का माप 500 × 350 मिमी है, जो मानक यूपीवीसी और एल्यूमीनियम-प्लास्टिक विंडो प्रोफाइल के लिए स्थिर समर्थन प्रदान करता है।

Q6: अधिकतम मिलिंग चौड़ाई क्या है?

ए: टूलींग सेट 90 मिमी की अधिकतम मिलिंग चौड़ाई का समर्थन करता है।

Q7: बिजली और वायु आपूर्ति आवश्यकताएँ क्या हैं?

ए: मशीन 380V, 50Hz तीन-चरण शक्ति पर चलती है और वायवीय क्लैंपिंग सिस्टम के लिए 0.5 से 0.8 MPa के कार्यशील वायु दबाव की आवश्यकता होती है।

Q8: क्या स्पेयर पार्ट्स उपलब्ध हैं?

उत्तर: हाँ. आयातित कटर व्हील और सेटिंग टूल सहित सामान्य पहनने वाले हिस्से विकल्प के रूप में उपलब्ध हैं और ऑपरेटर द्वारा आसानी से बदले जा सकते हैं।
