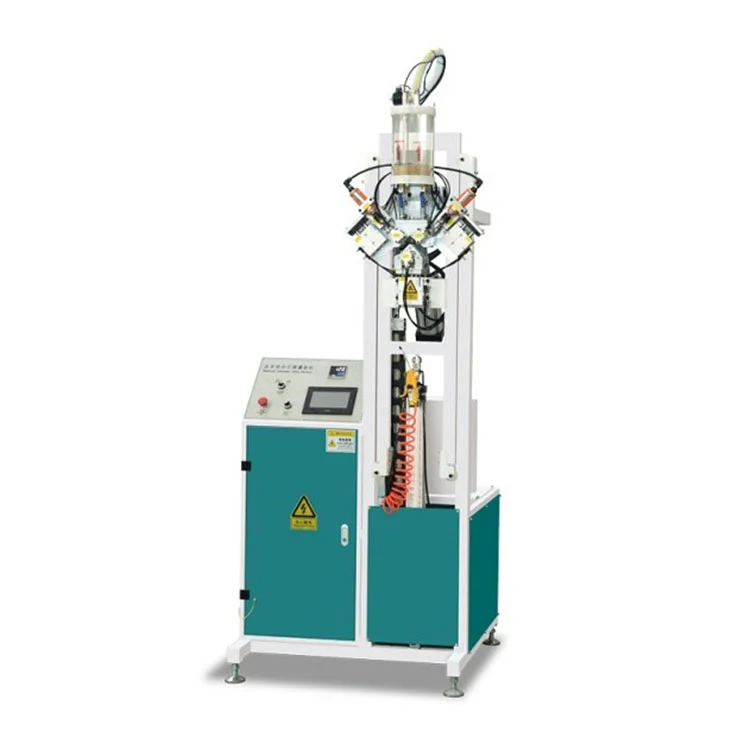

फुलिंग स्वचालित इंसुलेटिंग ग्लास आणविक चलनी भरने की मशीन

प्रमुख विशेषताऐं

The फुलिंग स्वचालित इंसुलेटिंग ग्लास आणविक चलनी भरने की मशीनइंसुलेटेड ग्लास निर्माण के लिए एल्यूमीनियम स्पेसर प्रोफाइल में आणविक छलनी की नियंत्रित फिलिंग प्रदान करता है।

• नियंत्रण प्रणाली:पीएलसी के साथ संयुक्त एक टचस्क्रीन ऑपरेटर को ड्रिलिंग गहराई, भरने का समय और सील चक्र सहित भरने के मापदंडों को सेट और समायोजित करने की अनुमति देता है। प्रोग्राम स्टोरेज विभिन्न स्पेसर प्रोफाइल के लिए रिकॉल का समर्थन करता है।
• स्पेसर अनुकूलता:मशीन 6 मिमी से 30 मिमी चौड़ाई वाले एल्यूमीनियम स्पेसर को संसाधित करती है। 0.5 और 0.8 मिमी के बीच व्यास वाले आणविक छलनी कणिकाओं को भरने वाले सिर के माध्यम से गुरुत्वाकर्षण-पोषित किया जाता है।
• फ़्रेम क्षमता:अधिकतम फ्रेम आयाम 2000 × 2000 मिमी हैं, जो आर्किटेक्चरल इंसुलेटिंग ग्लास लाइनों में आवश्यक सामान्य सीमा को कवर करते हैं।
• बिजली और वायु आपूर्ति:इकाई 220V / 50Hz एकल-चरण आपूर्ति पर चलती है और 1.0 किलोवाट खींचती है। वायवीय ड्रिल और सीलिंग तंत्र के लिए 0.6 एमपीए का स्थिर कार्यशील वायु दबाव आवश्यक है।
• स्वचालित सामग्री पुनःपूर्ति:डिसिकैंट हॉपर में एक लेवल सेंसर शेष छलनी सामग्री की निगरानी करता है। जब स्तर पूर्व निर्धारित बिंदु से नीचे चला जाता है, तो सिस्टम या तो ऑपरेटर को सचेत करता है या कॉन्फ़िगरेशन के आधार पर बाहरी रीफिल इकाई को ट्रिगर करता है।

काम के सिद्धांत

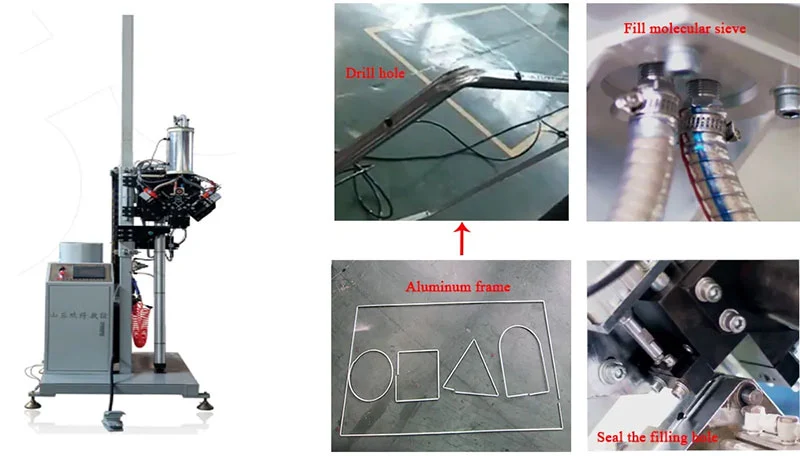

The फुलिंग स्वचालित इंसुलेटिंग ग्लास आणविक चलनी भरने की मशीनपहले प्रोग्राम किए गए स्थान पर एल्यूमीनियम स्पेसर बार में एक छोटा सा छेद ड्रिल करके संचालित होता है। फिर एक भरने वाला नोजल स्पेसर गुहा में आणविक छलनी शोषक की एक मापा मात्रा इंजेक्ट करता है। भरने के बाद, वही स्टेशन या एक समर्पित सीलिंग इकाई छेद पर सील लगाती है, नमी के प्रवेश को रोकती है और शुष्कक को अंदर रखती है। अनुक्रम को पीएलसी द्वारा नियंत्रित किया जाता है, जो टचस्क्रीन पर दर्ज स्पेसर चौड़ाई और फ्रेम आकार के आधार पर ड्रिलिंग हेड, फिल टाइमर और सीलिंग कार्रवाई का समन्वय करता है। हॉपर में एक ऑप्टिकल या कैपेसिटिव सेंसर डिसिकेंट स्तर की निगरानी करता है, और विस्तारित रन के दौरान आपूर्ति बनाए रखने के लिए मशीन को बाहरी पुनःपूर्ति प्रणाली से जोड़ा जा सकता है।

ज़रूरी भाग

• जलशुष्कक हॉपर और फीडर:एक सीलबंद स्टेनलेस स्टील हॉपर आणविक छलनी सामग्री रखता है। अंदर एक आंदोलनकारी ब्रिजिंग को रोकता है, और एक मीटरिंग स्क्रू या गेट फिलिंग नोजल तक पहुंचाई गई मात्रा को नियंत्रित करता है।
• ड्रिलिंग इकाई:एक वायवीय या इलेक्ट्रिक ड्रिल मोटर स्पेसर प्रोफ़ाइल के लिए आवश्यक छेद व्यास से मेल खाने के लिए कार्बाइड ड्रिल बिट को चलाती है। ड्रिल की गहराई समायोज्य है और पीएलसी के माध्यम से सेट की गई है।
• सिर भरना:विनिमेय नोजल विभिन्न स्पेसर चौड़ाई से मेल खाते हैं। एक त्वरित-रिलीज़ तंत्र बिना उपकरणों के उत्पादन बैचों के बीच नोजल परिवर्तन की अनुमति देता है।
• सीलिंग तंत्र:सीलिंग स्टेशन ड्रिल किए गए छेद पर प्री-कट चिपकने वाला प्लग या गर्म-पिघल सील लगाता है। सीलिंग समय और दबाव प्रोग्राम करने योग्य हैं।

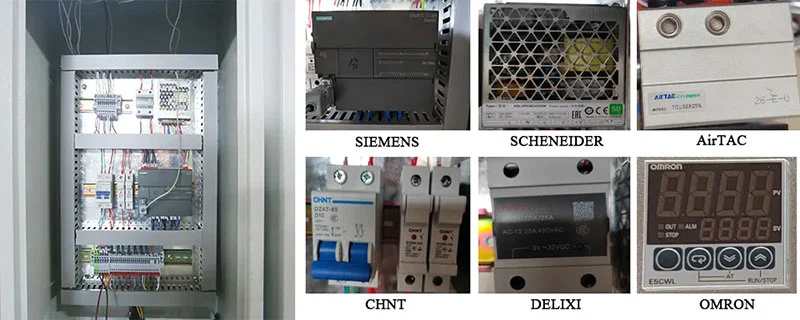

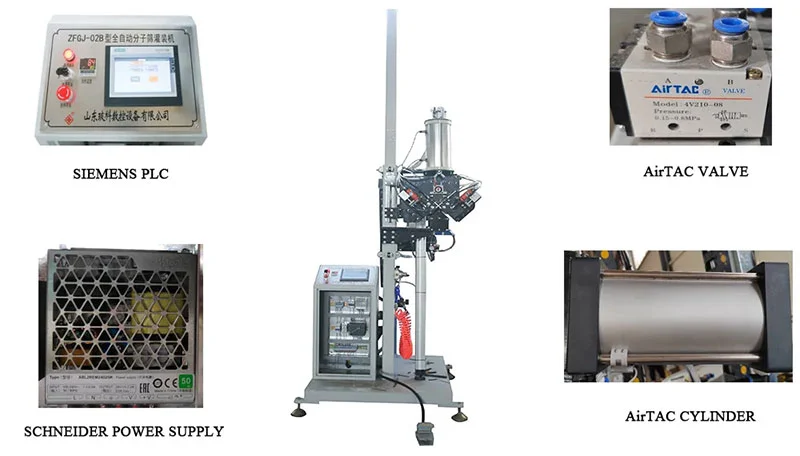

• कंट्रोल पैनल:बहु-भाषा समर्थन वाला एक रंगीन टचस्क्रीन वास्तविक समय उत्पादन डेटा, अलार्म स्थिति और रखरखाव अनुस्मारक प्रदर्शित करता है। पीएलसी विभिन्न स्पेसर प्रोफाइल के लिए 100 पैरामीटर सेट तक संग्रहीत करता है।
• फ़्रेम परिवहन प्रणाली:संचालित रोलर्स इकट्ठे स्पेसर फ्रेम को स्थिति में ले जाते हैं। 2000×2000 मिमी तक समायोज्य गाइड केंद्र फ्रेम, और वायवीय क्लैंप ड्रिलिंग और भरने के दौरान फ्रेम को स्थिर रखते हैं।

तकनीकी निर्देश

अक्सर पूछे जाने वाले प्रश्न

Q1: फुलिंग स्वचालित इंसुलेटिंग ग्लास आणविक चलनी भरने की मशीन का मुख्य कार्य क्या है?

उत्तर: यह एल्यूमीनियम स्पेसर बार में छेद करता है, उन्हें आणविक छलनी अवशोषक से भरता है, और छेदों को स्वचालित रूप से सील कर देता है। यह प्रक्रिया इंसुलेटिंग ग्लास यूनिट के अंदर वायु गुहा से अवशिष्ट नमी को हटा देती है, जो समय के साथ आंतरिक फॉगिंग को रोकने में मदद करती है।

Q2: यह मशीन किस आकार के कांच के फ्रेम संभाल सकती है?

ए: मशीन 2000 मिमी × 2000 मिमी तक के फ्रेम को संसाधित करती है। 6 मिमी और 30 मिमी के बीच एल्यूमीनियम स्पेसर की चौड़ाई समायोज्य गाइड और त्वरित-परिवर्तन भरने वाले नोजल द्वारा स्वीकार की जाती है।

Q3: क्या मशीन को शुष्कक को फिर से भरने के लिए मैन्युअल हस्तक्षेप की आवश्यकता होती है?

ए: हॉपर की निगरानी स्वचालित रूप से की जाती है। जब शुष्कक स्तर एक निर्धारित बिंदु से नीचे गिर जाता है, तो सिस्टम एक अलार्म को सक्रिय कर सकता है या बाहरी आपूर्ति प्रणाली से कनेक्ट होने पर स्वचालित रीफिल चक्र को ट्रिगर कर सकता है, जिससे रुकावटें कम हो जाती हैं।

Q4: स्थापना के लिए बिजली और वायु दबाव की आवश्यकताएं क्या हैं?

ए: इसके लिए 220V / 50Hz एकल-चरण आपूर्ति (1.0 किलोवाट कुल बिजली) और वायवीय घटकों के लिए 0.6 एमपीए पर एक स्थिर संपीड़ित वायु आपूर्ति की आवश्यकता होती है।

Q5: मशीन यह कैसे सुनिश्चित करती है कि डिसिकेंट स्पेसर के अंदर रहे?

ए: फिलिंग नोजल के पीछे हटने के बाद, एक सीलिंग तंत्र तुरंत ड्रिल किए गए छेद पर सील लगा देता है। यह शुष्कक को बाहर निकलने से रोकता है और आईजीयू में असेंबली से पहले परिवेशी नमी को स्पेसर में प्रवेश करने से रोकता है।

Q6: क्या ऑपरेशन इंटरफ़ेस उपयोगकर्ता के अनुकूल है?

ए: टचस्क्रीन सभी चक्र मापदंडों, उत्पादन काउंटरों और अलार्म लॉग तक पहुंच प्रदान करता है। विभिन्न स्पेसर प्रोफाइल के लिए पैरामीटर सेट को सहेजा और वापस बुलाया जा सकता है, जिससे ऑर्डर के बीच स्विच करते समय सेटअप समय कम हो जाता है।
