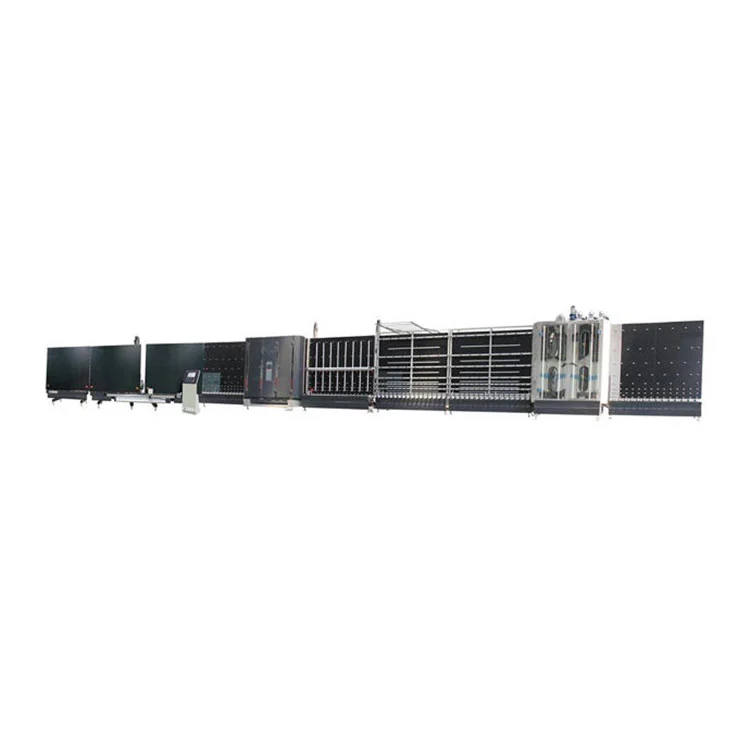

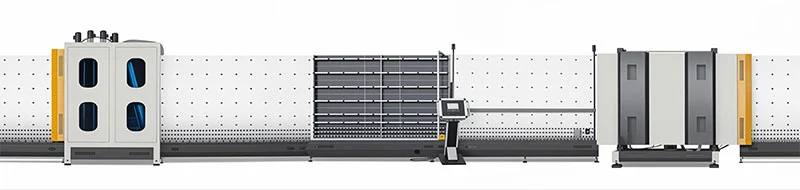

2500 वर्टिकल इंसुलेटेड ग्लास वॉशिंग और सुखाने की मशीन

मुख्य विशेषताएं

1. टचस्क्रीन एचएमआई के साथ पीएलसी नियंत्रण:संपूर्ण2500 वर्टिकल इंसुलेटेड ग्लास वॉशिंग और सुखाने की मशीनएकल टचस्क्रीन इंटरफ़ेस के माध्यम से प्रबंधित किया जाता है। ऑपरेटर पैनल से धुलाई की गति, पानी का तापमान, सुखाने का तापमान और कन्वेयर दिशा निर्धारित कर सकते हैं। वास्तविक समय स्थिति संकेतक प्रत्येक अनुभाग की कार्यशील स्थिति दिखाते हैं, और यदि पैरामीटर निर्धारित सीमाओं से विचलित होते हैं तो अलार्म संदेश दिखाई देते हैं।
2. डबल और ट्रिपल ग्लेज़िंग समर्थन:लाइन सिंगल ग्लास शीट के साथ-साथ असेंबल की गई डबल-ग्लेज़्ड और ट्रिपल-ग्लेज़्ड इकाइयों को संसाधित करती है। आकार परिवर्तन को कन्वेयर गाइडों को समायोजित करके और नए ग्लास आयामों के लिए संग्रहीत पैरामीटर सेट का चयन करके नियंत्रित किया जाता है।
3. स्वचालित लो-ई फिल्म पहचान:वॉशिंग सेक्शन एंट्री पर ऑप्टिकल सेंसर लेपित और लो-ई ग्लास सतहों का पता लगाते हैं। सिस्टम ब्रश के दबाव को समायोजित कर सकता है या ऑपरेटर को सचेत कर सकता है यदि लेपित पक्ष को गलत दिशा में रखते हुए एक फलक लोड किया जाता है, जिससे धोने के चक्र के दौरान कोटिंग क्षति को रोकने में मदद मिलती है।

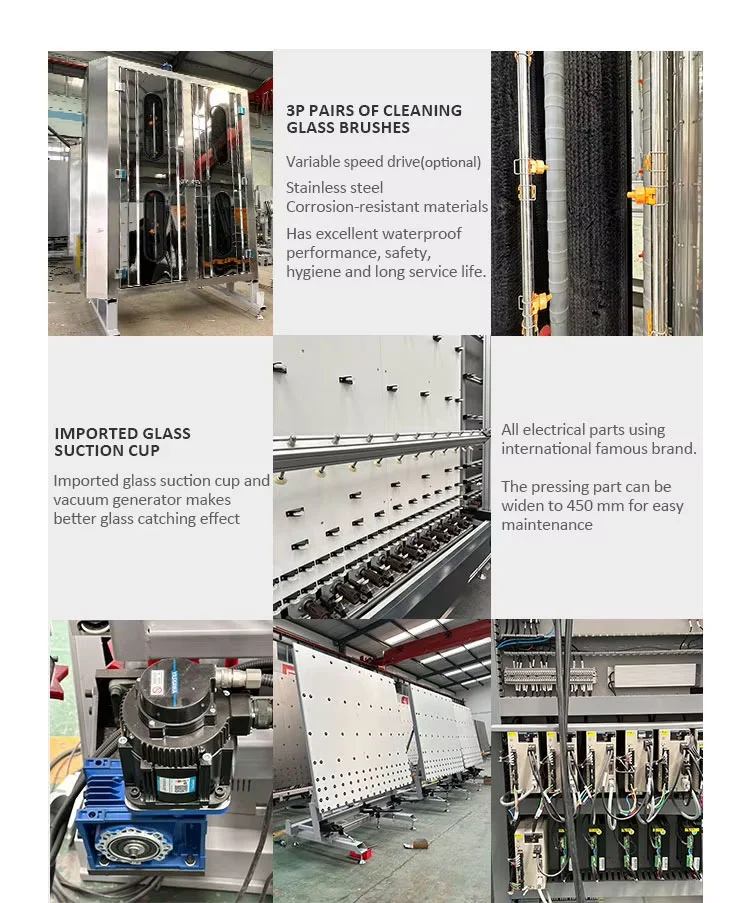

4. ग्लास हैंडलिंग घटक:वैक्यूम जनरेटर के साथ जोड़े गए आयातित सक्शन कप धोने, सुखाने और असेंबली चरणों के बीच स्थानांतरण के दौरान कांच के शीशे को उठाने और स्थिति में लाने के लिए पकड़ बल प्रदान करते हैं।
5. संक्षारण प्रतिरोधी निर्माण:बाहरी सुरक्षा पैनलों का उपचार इलेक्ट्रोस्टैटिक प्लास्टिक छिड़काव से किया जाता है। पानी के संपर्क में आने वाले आंतरिक सफाई अनुभाग घटक 304 स्टेनलेस स्टील और अन्य संक्षारण प्रतिरोधी सामग्री से बने होते हैं।
6. अंतरराष्ट्रीय स्तर पर प्राप्त विद्युत घटक:संपर्ककर्ताओं, रिले, सेंसर और ड्राइव की आपूर्ति स्थापित अंतरराष्ट्रीय निर्माताओं द्वारा की जाती है, सरलीकृत पुन: क्रम के लिए मशीन मैनुअल में भाग संख्या और विशिष्टताओं को दर्ज किया जाता है।
7. विस्तृत दबाव अनुभाग:प्रेसिंग क्षेत्र 450 मिमी की चौड़ाई में बनाया गया है, जिससे ऑपरेटरों को आसपास के गार्ड या पैनल को हटाए बिना नियमित जांच करने के लिए पर्याप्त जगह मिलती है।
8. पहनने वाले हिस्सों के लिए फ्लिप-ओपन डिज़ाइन:प्रेसिंग सेक्शन पैनल टिका हुआ है और बिना उपकरण के खोला जा सकता है, जिससे सील और गाइड रोलर्स जैसी आम तौर पर बदली जाने वाली वस्तुओं तक सीधी पहुंच मिलती है।

तकनीकी निर्देश

कार्यप्रवाह

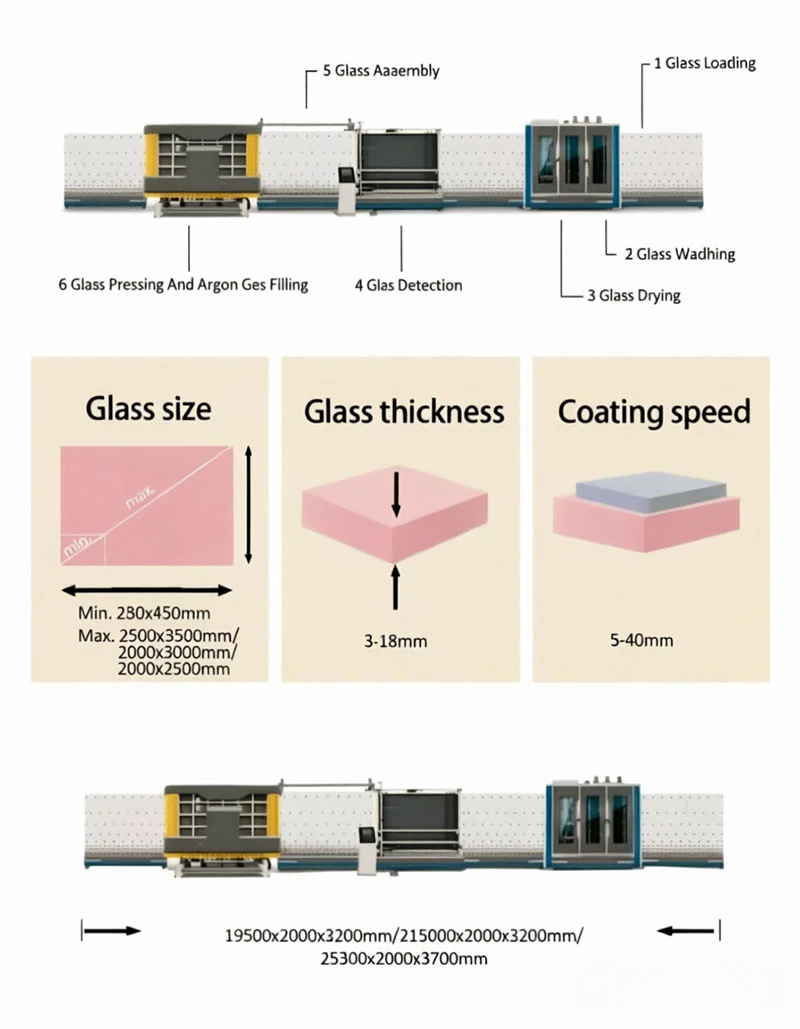

The 2500 वर्टिकल इंसुलेटेड ग्लास वॉशिंग और सुखाने की मशीनइनपुट से आउटपुट तक ग्लास को ऊर्ध्वाधर अभिविन्यास में संसाधित करता है। ग्लास शीट लोडिंग छोर पर प्रवेश करती हैं, जहां ऑप्टिकल सेंसर आयामों का पता लगाते हैं और किसी भी लेपित सतह की पहचान करते हैं। धुलाई अनुभाग कांच के दोनों किनारों को साफ करने के लिए घूमने वाले ब्रश रोलर्स और गर्म पानी से भरे स्प्रे नोजल का उपयोग करता है। डिमिनरलाइज्ड पानी से अंतिम कुल्ला करने से कोई भी बचा हुआ डिटर्जेंट या खनिज अवशेष निकल जाता है। धोने के बाद, कांच एक गर्म हवा सुखाने वाले कक्ष से गुजरता है जहां उच्च-वेग वाले वायु चाकू सतह पर गर्म हवा उड़ाते हैं, जिससे चेहरे और किनारों दोनों को पूरी तरह सूखने का लक्ष्य मिलता है। ग्लास स्पेसर असेंबली और दबाने के लिए तैयार सुखाने वाले अनुभाग से बाहर निकलता है। फ़ैक्टरी फ़्लोर लेआउट के आधार पर, कन्वेयर दिशा को बाएँ से दाएँ या दाएँ से बाएँ चलाने के लिए सेट किया जा सकता है।

ज़रूरी भाग

• टचस्क्रीन और पीएलसी:सभी मशीन मापदंडों की सेटिंग और निगरानी के लिए रंगीन डिस्प्ले वाला औद्योगिक नियंत्रक। रेसिपी भंडारण विभिन्न ग्लास आकारों और प्रकारों के लिए सेटिंग्स को याद करने की अनुमति देता है।
• ब्रश रोलर्स और स्प्रे नोजल:समायोज्य ऊंचाई और दबाव के साथ नायलॉन ब्रिसल ब्रश। स्टेनलेस स्टील फ्लैट-जेट नोजल पूरी ग्लास चौड़ाई में पानी पहुंचाते हैं।
• 304 स्टेनलेस स्टील वॉश चैम्बर:सफाई अनुभाग में सभी गीली सतहें पानी और सफाई एजेंटों से जंग का विरोध करने के लिए 304-ग्रेड स्टेनलेस स्टील से बनाई गई हैं।
• एयर चाकू असेंबली:विद्युत ताप तत्वों के साथ गर्म वायु परिसंचरण प्रणाली से जुड़े सटीक वायु चाकू। एयर नाइफ गैप कांच की मोटाई के अनुसार समायोजित हो जाता है।
• सक्शन कप और वैक्यूम सिस्टम:अनुभागों के बीच ग्लास हैंडलिंग के लिए वैक्यूम जनरेटर के साथ आयातित रबर सक्शन कप जोड़े गए।
• विद्युत पैनल:अंतरराष्ट्रीय ब्रांडों से प्राप्त घटक, स्पष्ट लेबलिंग और दरवाजे के अंदर मुद्रित वायरिंग आरेख के साथ धूल से सुरक्षित बाड़े में रखे गए हैं।

निर्माता और वारंटी

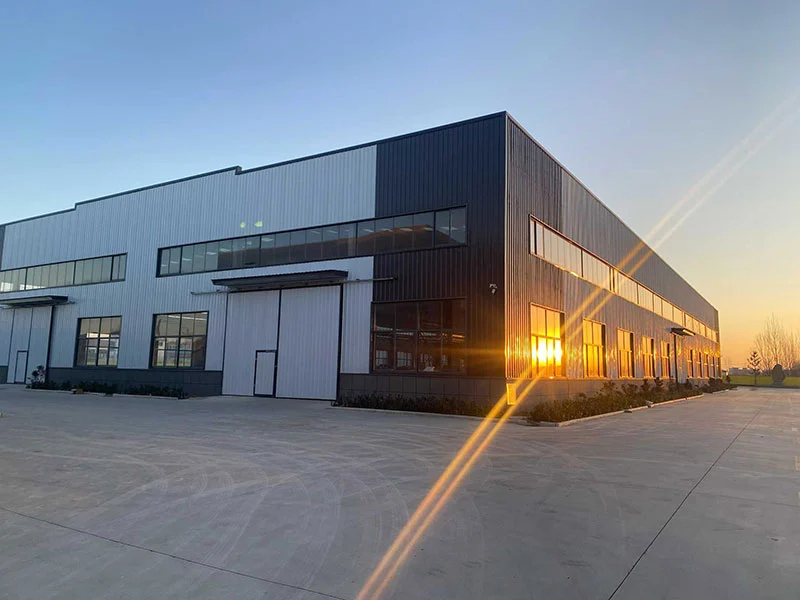

एलबीएल मशीन के रूप में काम करने वाली शेडोंग लेबुलांग प्रिसिजन मशीनरी कंपनी लिमिटेड ने 1996 से अपनी जिनान सुविधा में ग्लास और विंडो प्रसंस्करण उपकरण का उत्पादन किया है। कंपनी एक ही संगठन के भीतर अनुसंधान एवं विकास, घटक मशीनिंग, असेंबली, परीक्षण और बिक्री संभालती है।2500 वर्टिकल इंसुलेटेड ग्लास वॉशिंग और सुखाने की मशीनइस एकीकृत प्रणाली के तहत बनाया गया है और फैक्ट्री-डायरेक्ट शिप किया गया है। सीई और आईएसओ 9001 प्रमाणीकरण लागू होता है। एक साल की वारंटी मुख्य संरचना को कवर करती है। दूरस्थ तकनीकी सहायता और संचालन मार्गदर्शन शामिल हैं। स्पेयर पार्ट्स स्टॉक में हैं और इन्हें नियमित माल ढुलाई के साथ भेजा जा सकता है। अतिरिक्त लागत पर ऑन-साइट इंस्टॉलेशन और कमीशनिंग की व्यवस्था की जा सकती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यह मशीन लो-ई या कोटेड ग्लास को सुरक्षित रूप से धो सकती है?

ए: द2500 वर्टिकल इंसुलेटेड ग्लास वॉशिंग और सुखाने की मशीनइसमें स्वचालित फिल्म पहचान सेंसर शामिल हैं जो लो-ई और अन्य लेपित सतहों का पता लगाते हैं। ब्रश का दबाव समायोजित किया जा सकता है, और नरम-ब्रिसल वाले ब्रश सेट एक विकल्प के रूप में उपलब्ध हैं। सही पैरामीटर सेटिंग्स के साथ, धोने के दौरान कोटिंग क्षतिग्रस्त नहीं होती है।

Q2: यह मॉडल अधिकतम कितने ग्लास साइज़ को संभाल सकता है?

ए: अधिकतम ग्लास का आकार 2500 मिमी चौड़ा और 3000 मिमी ऊंचा है, जो वाणिज्यिक पर्दे की दीवारों और बड़े आवासीय ग्लेज़िंग में उपयोग किए जाने वाले बड़े प्रारूप वाले पैनलों को कवर करता है।

Q3: क्या कार्य दिशा को समायोजित किया जा सकता है?

उत्तर: हाँ. कन्वेयर द्विदिशात्मक संचालन का समर्थन करता है - बाएँ से दाएँ या दाएँ से बाएँ - नियंत्रण कक्ष के माध्यम से चयन योग्य। यह मशीन को भौतिक संशोधन के बिना विभिन्न फ़ैक्टरी लेआउट में फिट होने की अनुमति देता है।

Q4: क्या आप स्थापना और तकनीकी सहायता प्रदान करते हैं?

उत्तर: प्रत्येक मशीन के साथ एक अंग्रेजी-भाषा ऑपरेशन मैनुअल और वीडियो ट्यूटोरियल प्रदान किए जाते हैं। सेटअप, समस्या निवारण और रखरखाव प्रश्नों के लिए दूरस्थ तकनीकी सहायता उपलब्ध है। किसी इंजीनियर द्वारा ऑन-साइट इंस्टॉलेशन को एक अलग सेवा के रूप में व्यवस्थित किया जा सकता है।

Q5: आप यह कैसे सुनिश्चित करते हैं कि ग्लास पूरी तरह से सूखा है?

ए: सुखाने वाला अनुभाग ग्लास पथ के ऊपर और नीचे स्थित सटीक वायु चाकू के साथ संयुक्त गर्म हवा परिसंचरण प्रणाली का उपयोग करता है। ऊर्ध्वाधर अभिविन्यास गुरुत्वाकर्षण को पानी को नीचे की ओर खींचने में मदद करता है, और गर्म हवा का प्रवाह कांच के असेंबली चरण तक पहुंचने से पहले दोनों सतहों और किनारों से शेष नमी को वाष्पित कर देता है।
