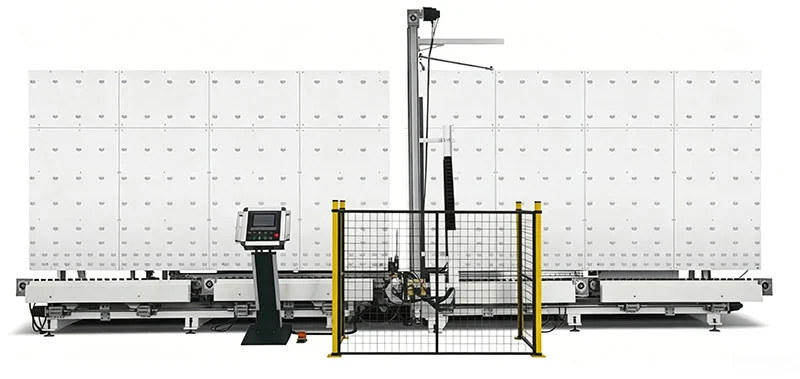

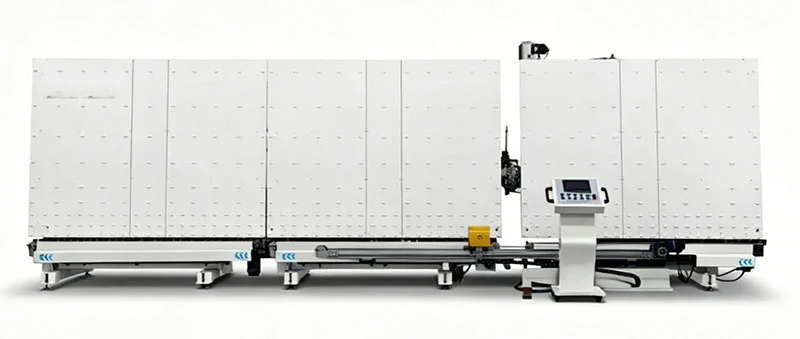

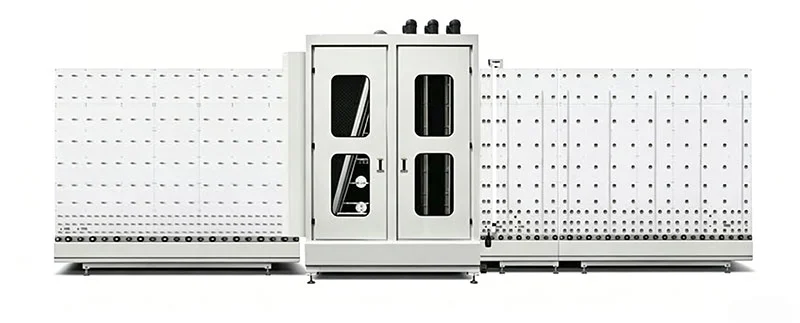

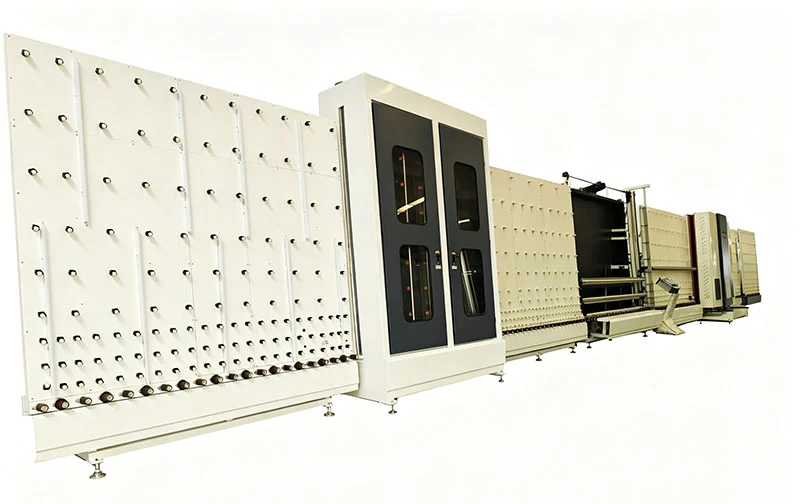

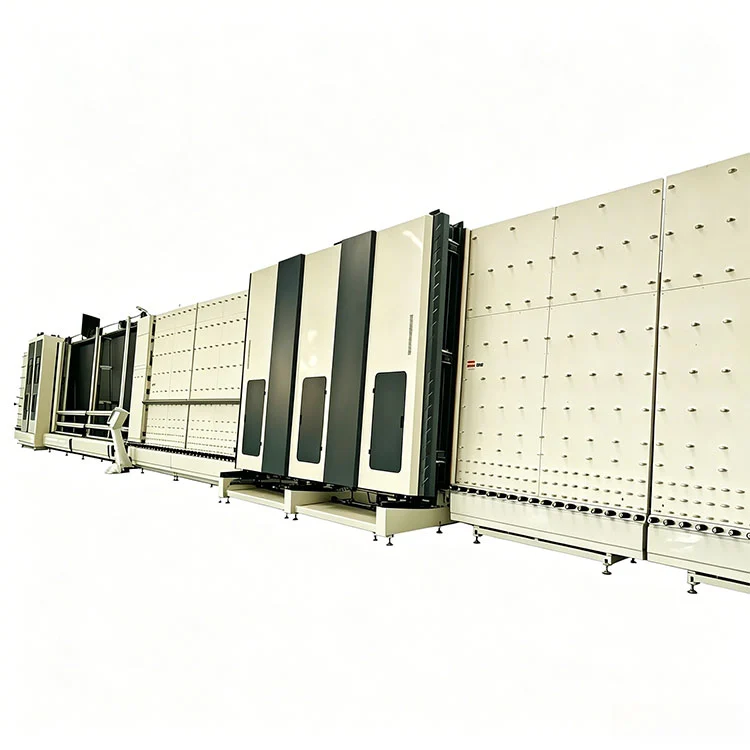

इंसुलेटेड और टेम्पर्ड ग्लास मशीन के लिए 2000 वर्टिकल सीएनसी वॉशिंग ड्राईंग प्रेस लाइन
यदि आप इंसुलेटेड और टेम्पर्ड ग्लास के बड़े पैमाने पर उत्पादन के लिए उच्च दक्षता, पूरी तरह से स्वचालित ग्लास प्रोसेसिंग उपकरण खरीद रहे हैं, तो इंसुलेटेड और टेम्पर्ड ग्लास मशीन के लिए हमारी एलबीएल 2000 वर्टिकल सीएनसी वॉशिंग ड्राईंग प्रेस लाइन आपके ग्लास डीप प्रोसेसिंग फैक्ट्री के लिए एकदम सही औद्योगिक समाधान है। यह ऑल-इन-वन वर्टिकल उत्पादन लाइन स्वचालित धुलाई, निरंतर तापमान सुखाने और सटीक दबाव कार्यों को एकीकृत करती है, जिससे अलग-अलग स्टैंडअलोन मशीनों की आवश्यकता समाप्त हो जाती है। थोक ऑर्डर उत्पादन, वाणिज्यिक ग्लास विनिर्माण और फैक्ट्री अपग्रेडिंग के लिए आदर्श, यह खरीदारों को श्रम इनपुट को कम करने, कार्यशाला की जगह बचाने, तैयार ग्लास की गुणवत्ता को स्थिर करने और समग्र उत्पादन दक्षता में काफी सुधार करने में मदद करता है, जो मध्यम और बड़े ग्लास प्रसंस्करण उद्यमों के लिए लागत प्रभावी कोर उपकरण के रूप में कार्य करता है।
शेडोंग लेबुलांग प्रिसिजन मशीनरी कंपनी लिमिटेड, जो एलबीएल मशीन ब्रांड के तहत चीन के जिनान में अपनी उत्पादन सुविधा संचालित करती है, 1996 से ग्लास प्रसंस्करण उपकरण का निर्माण कर रही है।इंसुलेटेड और टेम्पर्ड ग्लास मशीन के लिए 2000 वर्टिकल सीएनसी वॉशिंग ड्राईंग प्रेस लाइनCE और ISO 9001 प्रमाणीकरण प्राप्त है और इसे फ़ैक्टरी-प्रत्यक्ष आधार पर बेचा जाता है। OEM और ODM कॉन्फ़िगरेशन स्वीकार किए जाते हैं। यह ऊर्ध्वाधर उत्पादन लाइन ग्लास इकाइयों और टेम्पर्ड ग्लास पैनलों को इन्सुलेट करने के लिए एक ही निरंतर अनुक्रम में धोने, सुखाने और दबाने को एकीकृत करती है। यह 4 से 25 मिमी तक की कांच की मोटाई और 2000 मिमी तक की चौड़ाई को संभालता है। धुलाई एक बहु-परत निस्पंदन प्रणाली के साथ समायोज्य डबल-पंक्ति स्प्रे नोजल द्वारा की जाती है जो प्रक्रिया पानी को पुन: प्रसारित करती है। 40°C से 120°C तक समायोज्य तापमान वाला एक बंद गर्म हवा कक्ष धोने के बाद कांच को सुखा देता है। प्रेसिंग स्टेशन 0.2 एमपीए से 1.2 एमपीए तक समायोज्य दबाव के साथ एक हाइड्रोलिक ड्राइव का उपयोग करता है। एक औद्योगिक टचस्क्रीन सीएनसी एक-कुंजी प्रारंभ, पैरामीटर मेमोरी और वास्तविक समय दोष निगरानी प्रदान करता है। मशीन का फ्रेम गाढ़े कार्बन स्टील से बनाया गया है और इसे लगातार 24 घंटे संचालन के लिए डिज़ाइन किया गया है।
मुख्य विशेषताएं
The इंसुलेटेड और टेम्पर्ड ग्लास मशीन के लिए 2000 वर्टिकल सीएनसी वॉशिंग ड्राईंग प्रेस लाइनएक ऊर्ध्वाधर संवहन संरचना के चारों ओर बनाया गया है, जो धोने और धोने के चरणों के दौरान गुरुत्वाकर्षण द्वारा पानी को निकलने की अनुमति देता है और सूखने से पहले कांच की सतह को अवशिष्ट बूंदों से मुक्त रखने में मदद करता है।
- एक पंक्ति में धोना, सुखाना और दबाना:तीन चरणों को एक ही कन्वेयर पथ पर क्रमिक रूप से व्यवस्थित किया गया है। कांच की चादरें लोडिंग सिरे पर प्रवेश करती हैं और दबाए गए इंसुलेटिंग ग्लास इकाइयों या साफ किए गए सिंगल पैन के रूप में बाहर निकलती हैं। स्टेशनों के बीच किसी मैन्युअल स्थानांतरण की आवश्यकता नहीं है। ऊर्ध्वाधर लेआउट समतुल्य क्षैतिज सेटअप की तुलना में कम फर्श स्थान घेरता है।
- सीएनसी टचस्क्रीन नियंत्रण:एक औद्योगिक टचस्क्रीन ऑपरेटर इंटरफ़ेस के रूप में कार्य करता है। विभिन्न ग्लास प्रकारों के लिए पैरामीटर - धोने का समय, सुखाने का तापमान, दबाने का दबाव और कन्वेयर गति - नामित व्यंजनों के रूप में सहेजे जा सकते हैं और मेमोरी से वापस बुलाए जा सकते हैं। सिस्टम अलार्म लॉग करता है और स्क्रीन पर फॉल्ट कोड रीडआउट प्रदान करता है।
- पुनरावर्तन के साथ उच्च दबाव वाली धुलाई:डबल-पंक्ति स्प्रे नोजल कांच की दोनों सतहों पर समायोज्य दबाव पर पानी पहुंचाते हैं। एक बहु-परत निस्पंदन प्रणाली कणों को फँसाती है और उसी पानी को पुन: प्रसारित करने की अनुमति देती है। औसत पानी की खपत लगभग 0.8 वर्ग मीटर प्रति घंटा है, और फिल्टर तत्व बिना किसी बड़ी गड़बड़ी के सफाई के लिए सुलभ हैं।
- गर्म हवा में सुखाना:सुखाने वाला अनुभाग 40 डिग्री सेल्सियस से 120 डिग्री सेल्सियस के तापमान रेंज के साथ एक बंद गर्म हवा कक्ष का उपयोग करता है, जो लगातार समायोज्य होता है। हवा को हीटर के माध्यम से प्रसारित किया जाता है और वायु चाकू द्वारा कांच की सतह पर निर्देशित किया जाता है। धूल के प्रवेश को रोकने के लिए कक्ष को सील कर दिया जाता है, ताकि सूखे कांच को दबाने से पहले दोबारा दूषित न किया जा सके।
- हाइड्रोलिक प्रेसिंग स्टेशन:दबाव बल एक हाइड्रोलिक सिलेंडर द्वारा उत्पन्न होता है जिसका दबाव 0.2 एमपीए से 1.2 एमपीए तक समायोज्य होता है। प्रेस की गति और होल्डिंग समय प्रोग्राम करने योग्य है। टेम्पर्ड ग्लास के लिए, टूटने के जोखिम को कम करने के लिए प्रेशर रैंप को अधिक सौम्य प्रोफ़ाइल पर सेट किया जा सकता है।
- निर्माण और रखरखाव पहुंच:फ्रेम गाढ़े कार्बन स्टील प्लेट से बना है। बियरिंग्स, सील और ब्रश रोलर्स निरंतर ड्यूटी के लिए निर्दिष्ट हैं। प्रत्येक अनुभाग के किनारों पर सर्विस पैनल कन्वेयर संरचना को हटाए बिना पंप, फिल्टर और ब्लोअर मोटर्स तक पहुंच प्रदान करते हैं।
- ग्लास प्रकार अनुकूलता:लाइन इंसुलेटिंग ग्लास, टेम्पर्ड ग्लास, आर्किटेक्चरल पैनल और पर्दा दीवार ग्लास को संभालती है। न्यूनतम और अधिकतम आकार क्रमशः 280×450 मिमी और 2000 मिमी चौड़ाई में हैं। संग्रहीत पैरामीटर सेट को समायोजित करके मानक और कस्टम प्रसंस्करण दोनों समर्थित हैं।
तकनीकी निर्देश
के लिए नीचे सूचीबद्ध सभी पैरामीटरइंसुलेटेड और टेम्पर्ड ग्लास मशीन के लिए 2000 वर्टिकल सीएनसी वॉशिंग ड्राईंग प्रेस लाइनशिपमेंट से पहले फ़ैक्टरी परीक्षण के दौरान सत्यापित किया जाता है। प्रत्येक ऑर्डर के साथ एक प्री-डिलीवरी निरीक्षण रिपोर्ट प्रदान की जाती है।
| वस्तु | तकनीकी मापदण्ड |
| मशीन मॉडल | 2000 वर्टिकल सीएनसी वॉशिंग ड्राईंग प्रेस लाइन |
| लागू ग्लास प्रकार | इंसुलेटेड ग्लास, टेम्पर्ड ग्लास, खोखला आर्किटेक्चरल ग्लास |
| Max Processing Glass Width | 2000 मिमी |
| लागू ग्लास की मोटाई | 4 मिमी - 25 मिमी |
| कार्य संरचना | लंबवत स्वचालित संदेश संरचना |
| नियंत्रण प्रणाली | औद्योगिक सीएनसी इंटेलिजेंट टच स्क्रीन नियंत्रण |
| सफाई मोड | उच्च दबाव परिसंचारी जल स्प्रे सफाई |
| सुखाने का तापमान रेंज | 40℃ - 120℃ (स्टेपलेस एडजस्टेबल) |
| ड्राइविंग मोड दबाना | हाइड्रोलिक स्थिर ड्राइव |
| समायोज्य दबाव दबाव | 0.2MPa - 1.2MPa |
| संवहन गति | 1-6 मी/मिनट (स्टेपलेस स्पीड रेगुलेशन) |
| कुल स्थापित विद्युत | 28 किलोवाट |
| कार्यशील वोल्टेज | 380V/50Hz/3चरण (अनुकूलन योग्य) |
| कुल मिलाकर आयाम (एल*डब्ल्यू*एच) | 7800मिमी*1850मिमी*3200मिमी |
| शुद्ध वजन | 6800KG |
| काम का माहौल | तापमान: 0℃-45℃, आर्द्रता: ≤85% |
| पानी की खपत | 0.8m³/h (परिसंचारी जल) |
लाइन वर्कफ़्लो
कांच की चादरें इसके माध्यम से चलती हैंइंसुलेटेड और टेम्पर्ड ग्लास मशीन के लिए 2000 वर्टिकल सीएनसी वॉशिंग ड्राईंग प्रेस लाइनएक सतत ऊर्ध्वाधर अभिविन्यास में. लोडिंग स्टेशन पर, ऑपरेटर ग्लास पेन को कन्वेयर पर रखता है। पहले खंड में दोनों सतहों को डबल-पंक्ति स्प्रे नोजल के माध्यम से पुनः परिचालित पानी से धोया जाता है, इसके बाद ताजे पानी से धोया जाता है। फिर कांच गर्म सुखाने वाले कक्ष में प्रवेश करता है, जहां हवा के चाकू सतह पर गर्म हवा को निर्देशित करते हैं। सूखने के बाद, ग्लास प्रेसिंग स्टेशन पर चला जाता है। ग्लास इकाइयों को इन्सुलेट करने के लिए, स्पेसर फ्रेम - पहले से ही प्राथमिक सीलेंट के साथ लेपित - दो पैन के बीच स्थित होता है, और हाइड्रोलिक प्रेस उन्हें नियंत्रित दबाव में एक साथ लाता है। सिंगल टेम्पर्ड ग्लास पैनल प्रेसिंग स्टेशन को बायपास मोड पर सेट करके लाइन से गुजर सकते हैं। तैयार ग्लास उतराई के अंत में बाहर निकल जाता है।
ज़रूरी भाग
- सीएनसी टचस्क्रीन और पीएलसी:रंगीन डिस्प्ले के साथ औद्योगिक-ग्रेड नियंत्रक। एकाधिक ग्लास व्यंजनों को संग्रहीत करता है। प्रत्येक अनुभाग के लिए वास्तविक समय स्थिति प्रदर्शित करता है और अलार्म इतिहास लॉग करता है।
- स्प्रे नोजल और निस्पंदन:स्टेनलेस स्टील फ्लैट-जेट नोजल दोहरी पंक्तियों में व्यवस्थित हैं। एक तीन-चरण फ़िल्टर प्रणाली - मोटे स्क्रीन, महीन जाली और सक्रिय कार्बन - स्प्रे सर्किट में लौटने से पहले पुन: परिचालित पानी को साफ करती है।
- हीटिंग और सुखाने की इकाई:एक सीलबंद कक्ष के अंदर विद्युत ताप तत्व। कांच की पूरी चौड़ाई को कवर करने के लिए एयर चाकू लगाए गए हैं। तापमान सेंसर बंद-लूप नियंत्रण के लिए पीएलसी को वापस फीड करते हैं।
- हाइड्रोलिक प्रेस सिलेंडर:दबाव ट्रांसड्यूसर के साथ डबल-अभिनय हाइड्रोलिक सिलेंडर। दबाने का बल, रैंप समय और धारण अवधि टचस्क्रीन पर सेट की गई है।
- कन्वेयर प्रणाली:रबर-लेपित सतहों वाले मोटर चालित रोलर्स कांच को परिवहन करते हैं। इन्वर्टर ड्राइव के माध्यम से गति 1 से 6 मीटर/मिनट तक भिन्न होती है।
- फ़्रेम और रखवाली:संक्षारण प्रतिरोधी पेंट के साथ कार्बन स्टील संरचना। पारदर्शी सुरक्षा पैनल धुलाई और सुखाने वाले अनुभागों को घेरते हैं। आपातकालीन स्टॉप बटन लोडिंग और अनलोडिंग स्टेशनों पर स्थित होते हैं।
निर्माता और वारंटी
शेडोंग लेबुलांग प्रिसिजन मशीनरी कंपनी लिमिटेड, एलबीएल मशीन के रूप में काम कर रही है, 1996 से अपनी जिनान सुविधा में ग्लास और विंडो प्रसंस्करण उपकरण का उत्पादन कर रही है। कंपनी एक संगठन के भीतर अनुसंधान एवं विकास, घटक मशीनिंग, असेंबली, परीक्षण और बिक्री को कवर करती है।इंसुलेटेड और टेम्पर्ड ग्लास मशीन के लिए 2000 वर्टिकल सीएनसी वॉशिंग ड्राईंग प्रेस लाइनइस एकीकृत प्रणाली के तहत बनाया गया है और फैक्ट्री-डायरेक्ट शिप किया गया है। सीई और आईएसओ 9001 प्रमाणीकरण लागू होता है। एक साल की वारंटी सामान्य पहनने वाली वस्तुओं को छोड़कर, मुख्य संरचना को कवर करती है। दूरस्थ तकनीकी सहायता और संचालन प्रशिक्षण शामिल हैं। स्पेयर पार्ट्स स्टॉक में हैं और अंतरराष्ट्रीय स्तर पर भेजे जा सकते हैं। ऑन-साइट इंस्टॉलेशन और कमीशनिंग को एक अलग सेवा के रूप में व्यवस्थित किया जा सकता है।
अक्सर पूछे जाने वाले प्रश्न
Q1: यह उत्पादन लाइन किस प्रकार के ग्लास को संसाधित कर सकती है?
ए: दइंसुलेटेड और टेम्पर्ड ग्लास मशीन के लिए 2000 वर्टिकल सीएनसी वॉशिंग ड्राईंग प्रेस लाइनइंसुलेटिंग ग्लास और टेम्पर्ड ग्लास के लिए बनाया गया है, और यह 4 मिमी से 25 मिमी की मोटाई सीमा के भीतर वास्तुशिल्प, दरवाजे और खिड़की, और पर्दा दीवार ग्लास का भी समर्थन करता है। इसे 3 मिमी से अधिक पतले या 25 मिमी से अधिक मोटे ग्लास के लिए डिज़ाइन नहीं किया गया है।
Q2: क्या नए कर्मचारियों के लिए मशीन को संचालित करना मुश्किल है?
ए: ऑपरेशन विभिन्न ग्लास प्रकारों के लिए संग्रहीत व्यंजनों के साथ एक सीएनसी टचस्क्रीन का उपयोग करता है। एक अंग्रेजी भाषा मैनुअल और वीडियो गाइड प्रदान किया जाता है। सेटअप के दौरान दूरस्थ मार्गदर्शन उपलब्ध है। उत्पादन स्थलों से मिले फीडबैक के आधार पर, ऑपरेटर एक से दो कार्य दिवसों के भीतर दैनिक संचालन में सहज हो जाते हैं।
Q3: परिसंचारी जल प्रणाली को कितनी बार रखरखाव की आवश्यकता होती है?
ए: मल्टी-लेयर निस्पंदन सिस्टम पानी को विस्तारित अवधि में पुन: प्रसारित करने की अनुमति देता है। फ़िल्टर स्क्रीन की जाँच और सफाई दैनिक ग्लास थ्रूपुट द्वारा निर्धारित शेड्यूल पर की जानी चाहिए। प्रतिस्थापन फ़िल्टर तत्व स्पेयर पार्ट्स के रूप में उपलब्ध हैं। वाष्पीकरण की भरपाई के लिए पानी की टंकी के स्तर को समय-समय पर ऊपर किया जाता है।
Q4: क्या उपकरण वोल्टेज को विभिन्न देशों के लिए अनुकूलित किया जा सकता है?
ए: मानक कॉन्फ़िगरेशन 380V तीन-चरण 50Hz पर चलता है। वोल्टेज और आवृत्ति को ऑर्डर के समय निर्दिष्ट किया जा सकता है - उदाहरण के लिए, 220V/60Hz या 415V/50Hz - इसलिए मशीन बाहरी ट्रांसफार्मर की आवश्यकता के बिना स्थानीय बिजली मानकों से मेल खाती है।
