पीवीसी दरवाजों और खिड़कियों के लिए थ्री हेड सीमलेस वेल्डिंग मशीन
पीवीसी दरवाजे और खिड़कियों के लिए थ्री हेड सीमलेस वेल्डिंग मशीन पीवीसी/यूपीवीसी दरवाजे और खिड़की प्रोफाइल की निर्बाध वेल्डिंग के लिए एक उच्च दक्षता, पीएलसी-नियंत्रित समाधान है। बड़े पैमाने पर उत्पादन के लिए डिज़ाइन किया गया, यह तीन वेल्डिंग हेड्स के एक साथ या स्वतंत्र संचालन को सक्षम बनाता है, जो बिना किसी दृश्यमान सीम के मजबूत, स्वच्छ और सौंदर्यपूर्ण वेल्ड प्रदान करता है - रंगीन, सह-एक्सट्रूडेड या स्प्रेड पीवीसी प्रोफाइल के लिए आदर्श।
एलबीएल मशीन द्वारा निर्मित - खिड़की और दरवाजे प्रसंस्करण उपकरण में लगभग 30 वर्षों के कारखाने के अनुभव के साथ चीन स्थित निर्माता - यह तीन-सिर वाली वेल्डिंग मशीन पीवीसी और यूपीवीसी प्रोफाइल को जोड़ने के लिए बनाई गई है, जिसमें रंगीन, सह-एक्सट्रूडेड और स्प्रेड सतहें शामिल हैं। मशीन CE और ISO प्रमाणीकरण रखती है, OEM और ODM ऑर्डर का समर्थन करती है, और सीधे कारखाने से आपूर्ति की जाती है।

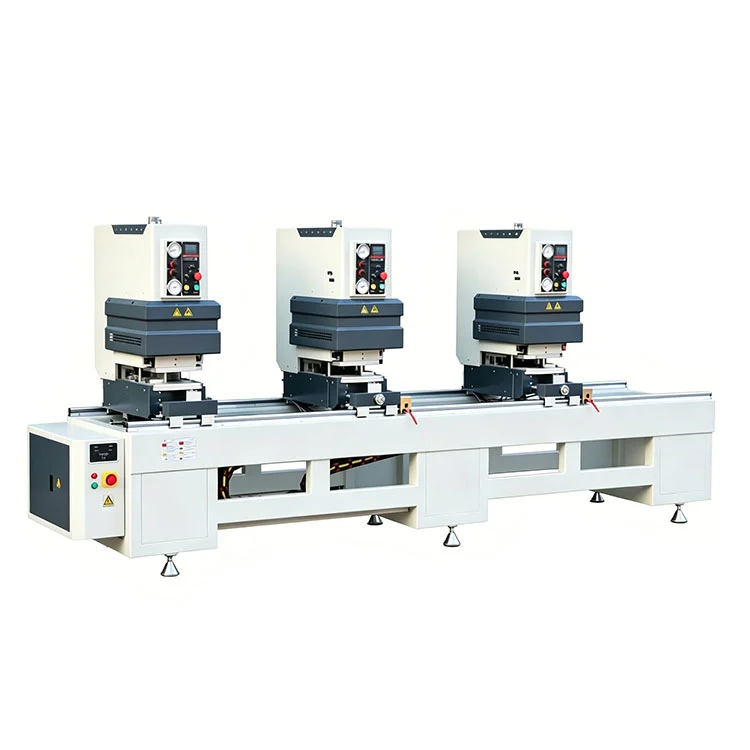

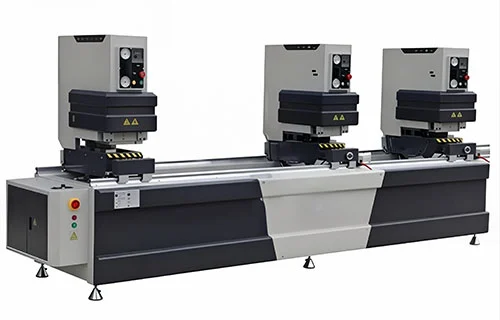

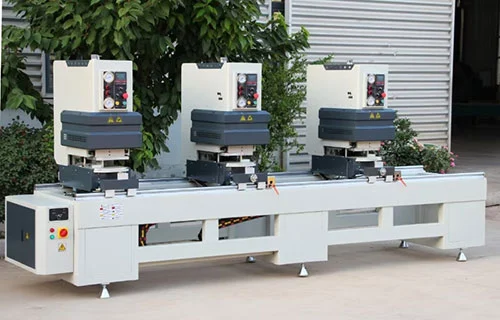

तीन वेल्डिंग हेड्स को बाएं हेड को स्थिर और दो दाएं हेड्स को रैखिक गाइड रेल के साथ चलने योग्य बनाकर व्यवस्थित किया गया है। वे स्वतंत्र रूप से, जोड़े में, या तीनों एक साथ काम कर सकते हैं, जिससे दो फ्रेम कोनों और एक मध्य स्टाइल को एक ही चक्र में वेल्ड किया जा सकता है। प्रत्येक हेड पर एक स्थिर-तापमान वाली हीटिंग प्लेट एक ओमरोन पीएलसी और डिजिटल तापमान नियंत्रक द्वारा नियंत्रित होती है, जिसमें हीटिंग का समय, पिघलने की गहराई और दबाव को वापस बुलाने के लिए संग्रहीत किया जाता है। एक एकीकृत सफाई कटर उसी क्लैंपिंग अनुक्रम के दौरान वेल्ड बीड को हटा देता है, जिससे एक चिकनी संयुक्त सतह बनती है जिसे मैन्युअल पॉलिशिंग की आवश्यकता नहीं होती है।
तीसरा हेड 30° से 180° रेंज में घूमता है, मानक समकोण कोनों के साथ-साथ विशेष-कोण और क्रॉस-ट्रांसॉम वेल्ड को संभालता है। स्टील बेस और स्व-चिकनाई रैखिक गाइड ऑपरेशन के दौरान संरेखण बनाए रखते हैं। मशीन 220V एकल-चरण आपूर्ति (वोल्टेज को कॉन्फ़िगर किया जा सकता है) से 3.5 किलोवाट खींचती है, 0.5-0.8 एमपीए वायु दबाव की आवश्यकता होती है, और 20 से 100 मिमी (वैकल्पिक लम्बे सेटिंग्स के साथ) प्रोफ़ाइल ऊंचाई और 400 से 3500 मिमी तक की लंबाई को संभालती है। कुल मिलाकर आयाम 4400 × 1100 × 1700 मिमी है, वजन लगभग 1200 किलोग्राम है। रिमोट इंस्टॉलेशन मार्गदर्शन बिना किसी अतिरिक्त शुल्क के शामिल है।
प्रमुख विशेषताऐं
- थ्री-हेड फ्लेक्सिबल ऑपरेशन: तीन प्रमुख स्वतंत्र रूप से, जोड़े में, या एक साथ काम करते हैं; सटीक स्थिति के लिए बायां सिर स्थिर, दायां दो रैखिक गाइड रेल पर चलने योग्य।
- निर्बाध वेल्डिंग प्रौद्योगिकी: वेल्डिंग और स्वचालित वेल्ड बीड सफाई को एक चक्र में एकीकृत करता है, जिसके परिणामस्वरूप प्रोफ़ाइल कोने की ताकत से अधिक चिकनी, उच्च शक्ति वाले जोड़ बनते हैं।
- मल्टी-एंगल वेल्डिंग: तीसरा हेड 30°--180° मनमाना कोण वेल्डिंग का समर्थन करता है; सिंगल/डबल-पॉइंट, ट्रांसॉम, क्रॉस-ट्रांसॉम और स्पेशल-एंगल वेल्ड को संभालता है।
- परिशुद्धता एवं स्थिरता: रैखिक गाइड रेल उच्च सटीकता सुनिश्चित करते हैं; मजबूत स्टील बेस लगातार, दीर्घकालिक प्रदर्शन के लिए कंपन को कम करता है।
- पीएलसी वायवीय नियंत्रण: ओमरोन पीएलसी और वायवीय ड्राइव सिस्टम आसान पैरामीटर समायोजन (हीटिंग/डॉकिंग समय) और स्थिर संचालन सक्षम करते हैं।
- उच्च दक्षता: दो कोनों और मध्य स्टाइल्स को एक साथ वेल्ड करता है, जिससे सिंगल-हेड मशीनों की तुलना में उत्पादकता दोगुनी हो जाती है।
तकनीकी निर्देश
| पैरामीटर | कीमत |
| बिजली की आपूर्ति | 220V/50Hz (अनुकूलन योग्य) |
| इनपुट शक्ति | 3.5 किलोवाट |
| कार्यशील वायुदाब | 0.5--0.8 एमपीए |
| वायु की खपत | 150--200 एल/मिनट |
| वेल्डिंग प्रोफ़ाइल की ऊँचाई | 20--100 मिमी (120/140/160 मिमी वैकल्पिक) |
| वेल्डिंग प्रोफ़ाइल की चौड़ाई | ≤120 मिमी |
| वेल्डिंग की लंबाई सीमा | 400--3500 मिमी |
| कुल मिलाकर आयाम (L×W×H) | 4400×1100×1700 मिमी |
| मशीन वजन | 1200 किग्रा |
| नियंत्रण प्रणाली | ओमरोन पीएलसी + डिजिटल तापमान नियंत्रक |
| वेल्डिंग कोण | 30°--180° (तीसरा शीर्ष) |
मशीन विवरण

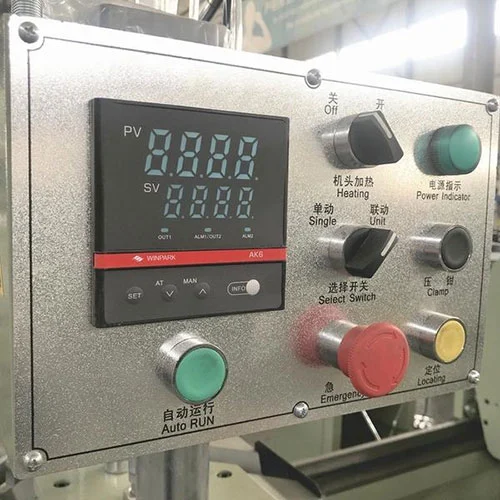

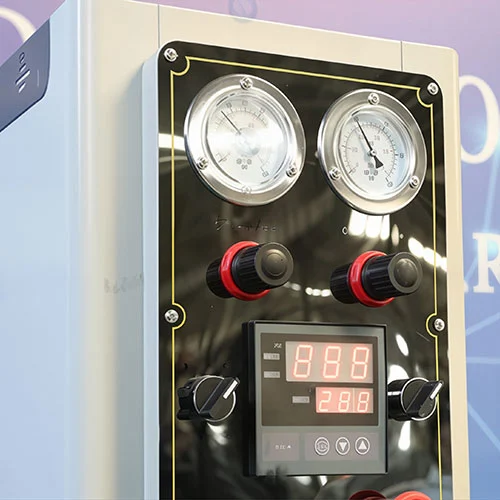

कंट्रोल पैनल
- हीटिंग/डॉकिंग समय समायोजन के लिए डिजिटल डिस्प्ले
- आपातकालीन स्टॉप बटन और सुरक्षा इंटरलॉक
- स्वचालित चक्र प्रबंधन के लिए पीएलसी नियंत्रण इकाई

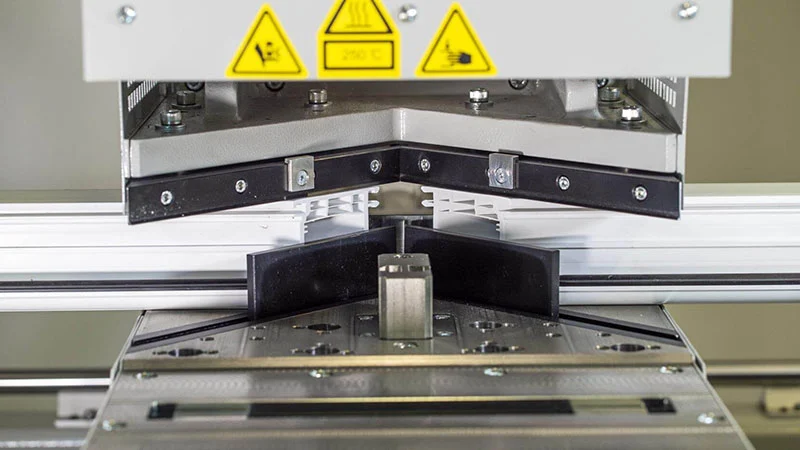

वेल्डिंग प्रमुख

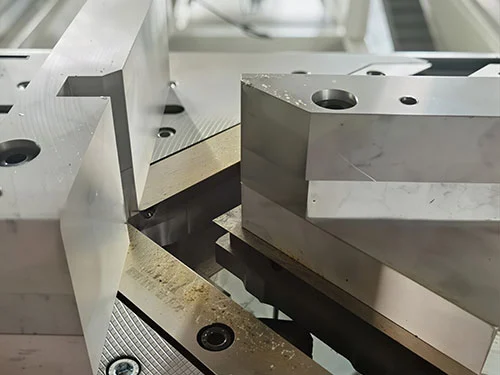

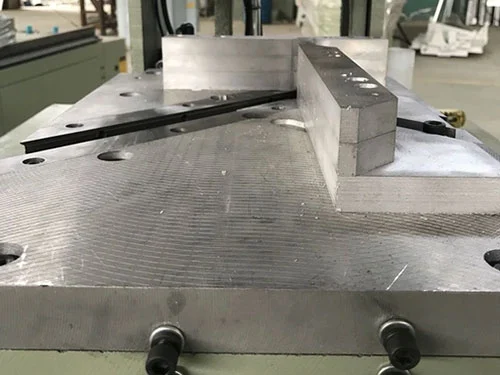

- प्रत्येक हेड हीटिंग प्लेट, क्लैम्पिंग मैकेनिज्म और सफाई कटर से सुसज्जित है
- सुरक्षित स्थिति के लिए वायवीय ब्रेकिंग के साथ चलने योग्य सिर
- टिकाऊ, सटीक वेल्ड मनका हटाने के लिए विशेष मिश्र धातु कटर
रैखिक गाइड प्रणाली
- सिर की सुचारू गति के लिए उच्च परिशुद्धता रैखिक रेल
- स्व-चिकनाई डिज़ाइन रखरखाव को कम करता है और सेवा जीवन को बढ़ाता है
पीवीसी दरवाजों और खिड़कियों के लिए हमारी थ्री हेड सीमलेस वेल्डिंग मशीन क्यों चुनें?
- बेहतर वेल्ड गुणवत्ता: निर्बाध फिनिश उत्पाद के सौंदर्यशास्त्र और बाजार मूल्य को बढ़ाती है; वेल्ड की ताकत उद्योग मानकों से अधिक है।
- प्रभावी लागत: उच्च उत्पादकता श्रम लागत को कम करती है; कम रखरखाव वाला डिज़ाइन डाउनटाइम को कम करता है।
- बहुमुखी: विभिन्न पीवीसी प्रोफाइल और खिड़की/दरवाजे के डिज़ाइन के अनुकूल; कस्टम कोण वेल्डिंग का समर्थन करता है।
- विश्वसनीय प्रदर्शन: हेवी-ड्यूटी निर्माण और शीर्ष-ब्रांड घटक दीर्घकालिक स्थिरता सुनिश्चित करते हैं।
- आसान कामकाज: यहपीवीसी दरवाजों और खिड़कियों के लिए थ्री हेड सीमलेस वेल्डिंग मशीनपूर्व-निर्धारित व्यावसायिक कार्यक्रमों के साथ एक उपयोगकर्ता-अनुकूल इंटरफ़ेस को अपनाता है, जिसके लिए ऑपरेटरों के लिए न्यूनतम प्रशिक्षण की आवश्यकता होती है, जो कारखाने के उत्पादन के लिए परिचालन सीमा को काफी कम कर देता है।
अक्सर पूछे जाने वाले प्रश्न
Q1: यह मशीन किन सामग्रियों को वेल्ड कर सकती है?
A1: इसे इसके लिए डिज़ाइन किया गया हैपीवीसी/यूपीवीसी प्रोफाइल, जिसमें रंगीन, सह-एक्सट्रूडेड और स्प्रेड प्रोफाइल शामिल हैं।
Q2: क्या यह विभिन्न कोणों पर वेल्ड कर सकता है?
A2: हाँ, तीसरा सिर समर्थन करता है30° से 180°विशेष डिजाइन आवश्यकताओं के लिए मनमाना कोण वेल्डिंग।
Q3: उत्पादन क्षमता क्या है?
A3: यह वेल्ड कर सकता हैप्रति चक्र 2-3 खिड़की के कोने, 80-120 के दैनिक आउटपुट के साथ।
Q4: क्या मशीन को अनुकूलित किया जा सकता है?
A4: हां, हम आपकी विविध उत्पादन आवश्यकताओं से मेल खाने के लिए विशेष वेल्डिंग ऊंचाई, काम करने की लंबाई, वोल्टेज मानक और अनुकूलित फिक्स्चर सहित वैयक्तिकृत अनुकूलन का समर्थन करते हैं।
